4. Pulsante comando penetrazione disco
stallonatore superiore.
5. Pulsante comando penetrazione
disco stallonatore inferiore.
6. Leva comando traslazione orizzon-
tale gruppi stallonatori,
7. Leva comando testa di smontaggio
8 Pulsante di emergenza
9 Selettore KIS

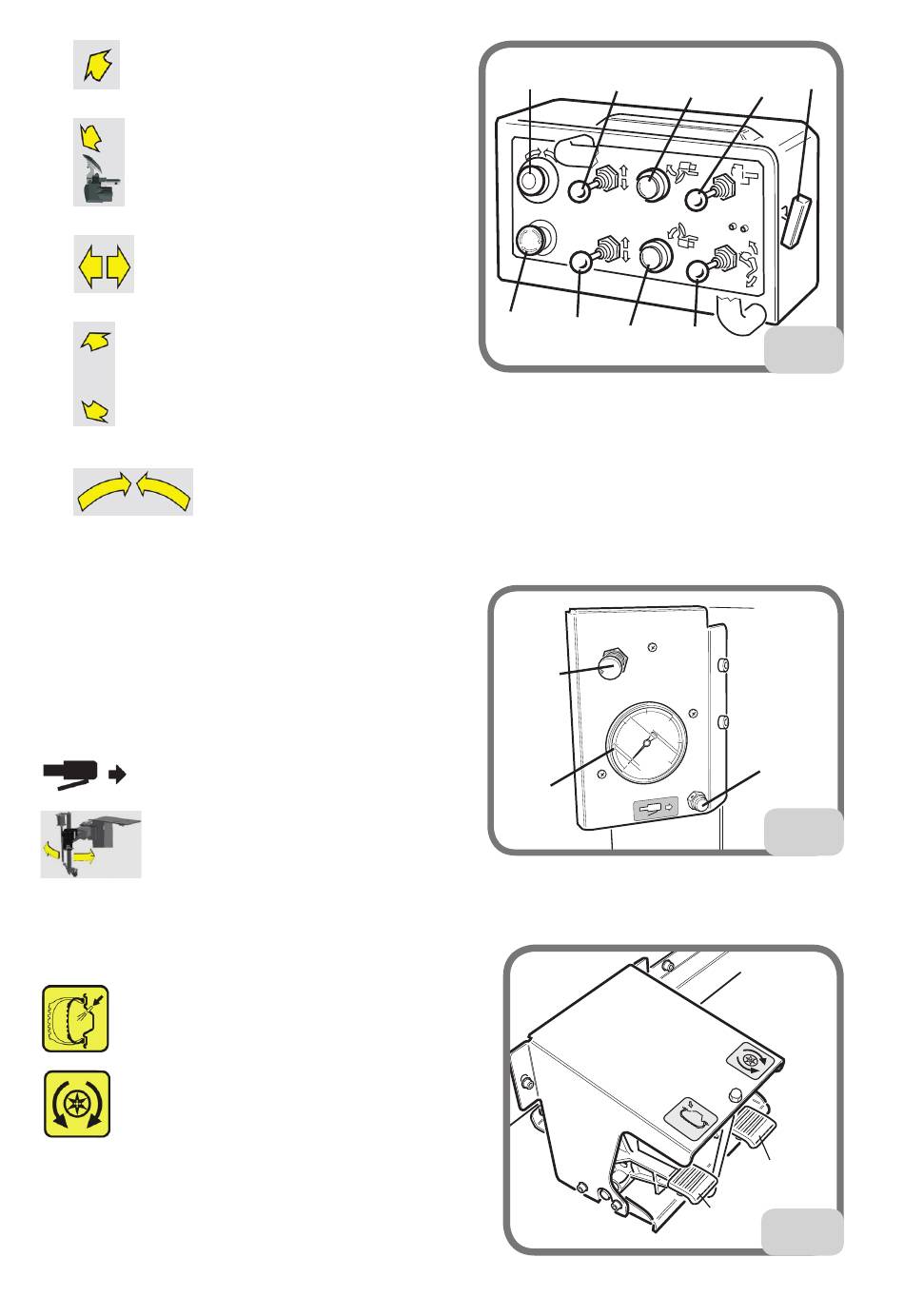

4.4.b. COMANdO ROTAZIONE BRACCIO
PORTAUTENSILI E CONTROLLO PRES-
SIONE (Fig. 14)
1 Manometro visualizzazione pressione gon-
fiaggio pneumatico
2 Pulsante di sgonfiaggio
3 Leva comando apertura braccio
porta utensili
4.4.c. PEdALIERA (Fig. 15)
1 - Pedale di gonfiaggio
2 - Pedale di rotazione piatto autocentrante
Il pedale presenta 4 differenti posizioni di funzio-
namento, ognuna corrispondente ad una velocità
di rotazione diversa:
• Pedale sollevato (posizione instabile): rotazione
32
9 2
8
3
5
3
1
Artiglio Uniformity Manuale operatore
1
4 6
7 13
2
14
2
1
15
