INSTAL L ATIO N DU SUPP ORT DE MO NTAGE
• Vérifiez que le plafond sur lequel vous comptez monter le ventilateur est stable et capable
de supporter en toute sécurité le poids du ventilateur.
• Ne fixez pas le support de montage directement sur des plafonds de moins de 10 mm pour
éviter tout risque de desserrage et de sortie de la vis.
• Marquez la position correcte des trous et fixez le support de plafond à l'aide de vis avec des
chevilles métalliques ou de vis et de rondelles adaptées au type de plafond choisi.
• Une fois le support de fixation installé, vérifiez qu'il est correctement installé avant de
suspendre le ventilateur. Le support de fixation doit supporter le poids total du ventilateur.
CH O IX DU T Y P E DE MO NTAGE
Assemblage traditionnel
La configuration traditionnelle est
suspendue au plafond avec une tige.
Ce ventilateur peut être installé aussi bien sur un plafond ordinaire que sur un plafond voûté,
et peut étendre la longueur de suspension grâce à la tige de suspension plus longue (four-
nie). Pour installer la barre de suspension, vous aurez besoin des outils suivants : un tourne-
vis, un tournevis à tête plate, une pince ou une clé réglable, un escabeau, une pince coupante
et du ruban isolant.

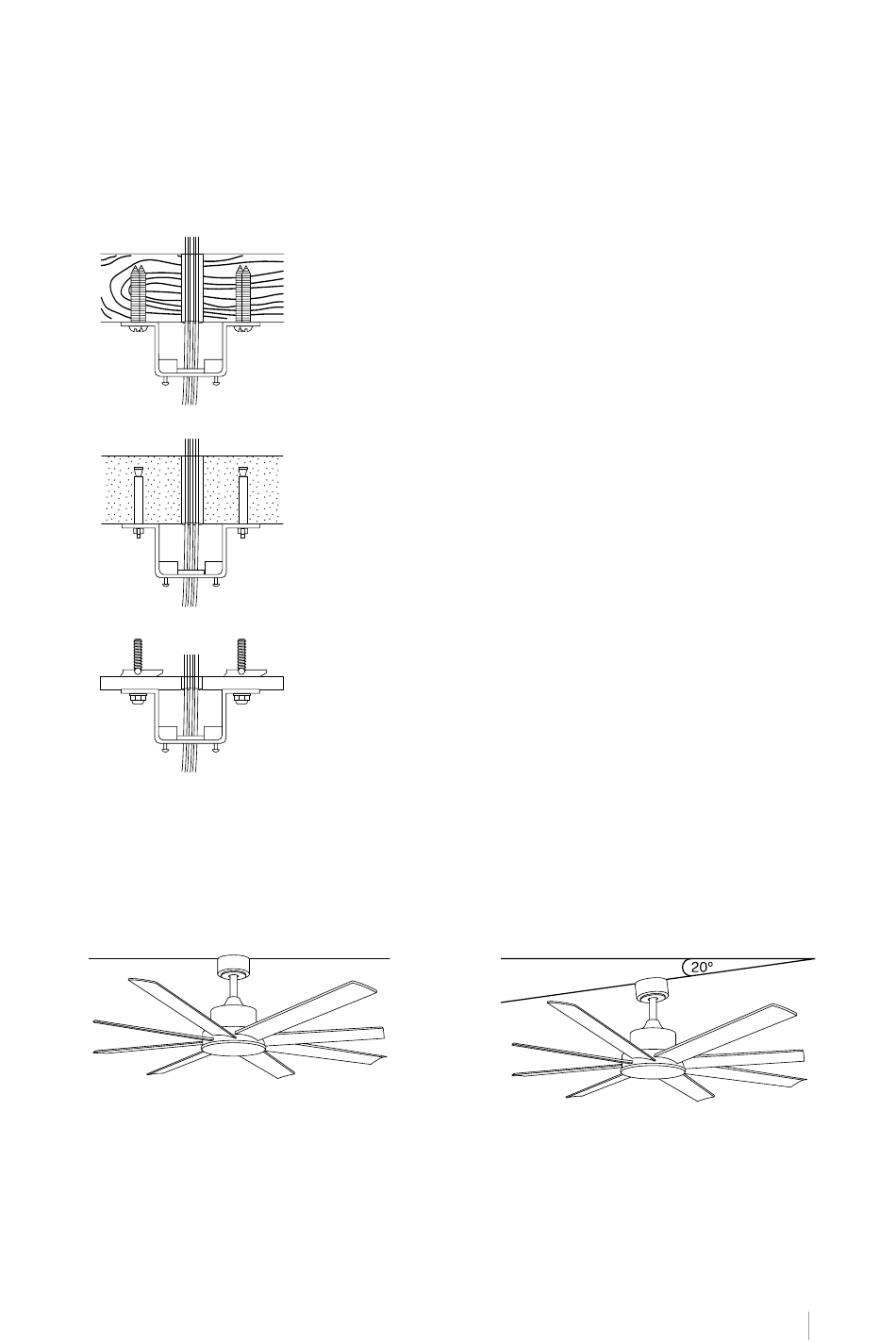

Percez les trous nécessaires, puis fixez le support de mon-
tage avec les vis à bois et les rondelles aux joints du plafond.
Percez des trous avec un foret de 8 mm, en fonction de la
longueur des vis d'expansion. Ensuite, fixez le support de
montage au plafond avec les vis d'expansion.
Faça os furos necessários e, em seguida, fixe o suporte de
montagem com os parafusos de fixação especiais de alavan-
ca de mola para utilização em tectos falsos.
Le montage en angle est recommandé sur
les plafonds inclinés ou voûtés.
Toiture en bois
Toit en béton
Falso técnico
Montage en angle
FR ANÇAI S
37
