(De) Bedienelemente - Behringer Cm1A Guia De Inicio Rapido

12
CM1A

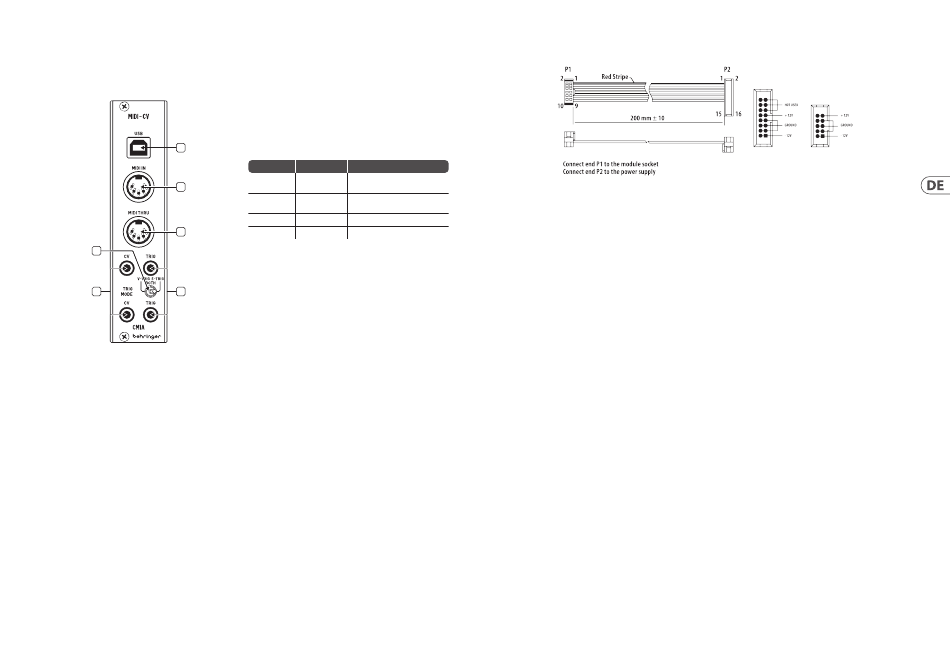

CM1A Controls

(DE) Bedienelemente

1
2
3
6
4 5
1. USB – wird an einen Computer angeschlossen, um MIDI-Steuersignale
an die CV- und Trig-Ausgänge zu übertragen. Das Modul kann über diese
Verbindung auch Firmware-Updates empfangen.
2. MIDI IN – Hier schließen Sie einen MIDI-Controller an, um Signale an die
CV- und Trig-Ausgänge zu senden.
3. MIDI THRU – leitet die an der MIDI In-Buchse empfangenen Signale an
andere Geräte weiter.
4. CV – sendet über USB oder MIDI empfangene Steuerspannungen an
andere Module.
5. TRIG – endet über USB oder MIDI empfangene Trigger-Signale an
andere Module.
6. TRIG MODE – wählt aus, ob die Trig-Ausgänge als V-Trig oder S-Trig
funktionieren. In der Mittelstellung funktioniert der obere Ausgang als
S-Trig und der untere Ausgang als V-Trig.
Moduswahl
Über eine Taste auf der Rückseite kann das CM1A für den Einsatz mit
verschiedenen von Behringer angebotenen Synth-Familien konfiguriert werden.
Die erste LED zeigt an, ob der CV-Bereich für Module der System 15/35/55-Serie
oder der System 100/2500-Serie optimal ist. Die zweite LED zeigt den monofonen
oder duofonen Betrieb an.
Drücken Sie die Taste kurz, um den CV-Bereich umzuschalten, oder halten Sie sie
gedrückt, um zwischen monofon und duofon umzuschalten.
Mode LED Farben Betrieb
Modus 1 Rot/rot System 15/35/55 CV-Bereich,
monophon
Modus 2 Grün/Rot CV-Bereich der System 100/2500-
Serie, monophon
Modus 3 Rot/grün System 15/35/55 CV-Bereich, duophon
Modus 4 Grün/Grün CV-Reihe System 100/2500, duophon
SYNTHTRIBE
Laden Sie die SYNTHTRIBE-Applikation von behringer.com herunter, um den Pitch
Bend-Bereich einzustellen, den MIDI-Kanal und CV-Modus auszuwählen und den
Notenbereich (C0 bis C9) sowie andere Kalibrierungen anzupassen.
Netzanschluss
Das Modul CM1A wird mit dem erforderlichen Stromkabel geliefert, um es mit
einem Standard-Eurorack-Netzteil zu verbinden. Befolgen Sie diese Schritte,
um das Modul mit Strom zu versorgen. Es ist einfacher, diese Verbindungen
herzustellen, bevor das Modul in ein Rackgehäuse montiert wurde.
1. Schalten Sie das Netzteil oder die Stromversorgung des Rackgehäuses aus
und ziehen Sie das Stromkabel ab.
2. Stecken Sie den 16-poligen Stecker des Stromkabels in die Buchse des
Netzteil oder des Rackgehäuses. Der Stecker hat eine Lasche, die sich
mit der Lücke in der Buchse ausrichtet, sodass er nicht falsch eingeführt
Installation
Die benötigten Schrauben sind im Modul enthalten, um es in ein Eurorack-
Gehäuse zu montieren. Schließen Sie das Stromkabel vor der Montage an.
Je nach Rackgehäuse kann es entweder eine Reihe von festen Löchern geben,
die entlang der Länge des Gehäuses im Abstand von 2 HP angeordnet sind, oder
eine Schiene, die es einzelnen Gewindeplatten ermöglicht, entlang der Länge
des Gehäuses zu gleiten. Die frei beweglichen Gewindeplatten ermöglichen
eine präzise Positionierung des Moduls, aber jede Platte sollte in etwa in Bezug
auf die Montagelöcher in Ihrem Modul positioniert werden, bevor Sie die
Schrauben anbringen.
Quick Start Guide
werden kann. Wenn das Netzteil keine gekennzeichnete Buchse hat,
stellen Sie sicher, dass Sie den Pin 1 (-12 V) mit dem roten Streifen auf dem
Kabel ausrichten.
3. Stecken Sie den 10-poligen Stecker in die Buchse auf der Rückseite des
Moduls. Der Stecker hat eine Lasche, die sich mit der Buchse zur korrekten
Ausrichtung ausrichtet.
4. Nachdem beide Enden des Stromkabels sicher befestigt wurden,
können Sie das Modul in einem Gehäuse montieren und die
Stromversorgung einschalten.
Halten Sie das Modul gegen die Eurorack-Schienen, sodass jedes der
Montagelöcher mit einer Gewindeschraube oder einer Gewindeplatte
ausgerichtet ist. Beginnen Sie damit, die Schrauben teilweise anzuziehen,
was kleine Anpassungen der Position ermöglicht, während Sie sie alle
ausrichten. Nachdem die endgültige Position festgelegt wurde, ziehen Sie die
Schrauben fest.
