CM1A

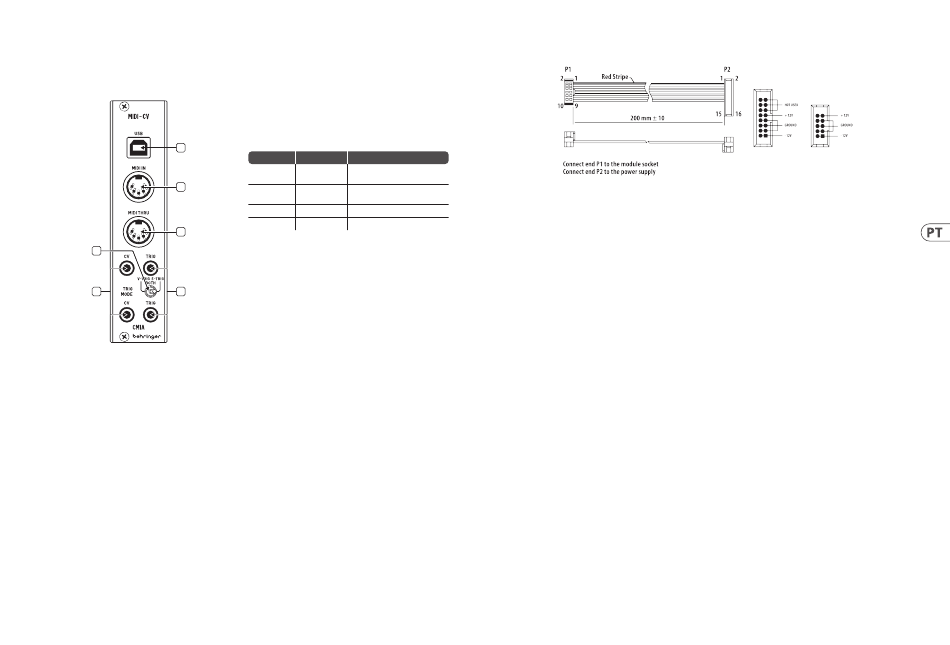

CM1A Controls
(PT) Controles
1
2
3
6
4 5
1. USB – Conecte a um computador para transmitir sinais de controle MIDI
às saídas CV e Trig. O módulo também é capaz de receber atualizações de
firmware por essa conexão.
2. MIDI IN – Conecte o controlador MIDI para transmitir sinais às saídas
CV e Trig.
3. MIDI THRU – Passa os sinais recebidos no jack MIDI In a outros dispositivos.
4. CV – Envia tensão de controle recebida por USB ou MIDI a outros módulos.
5. TRIG – Envia sinais de acionamento recebidos por USB ou MIDI a
outros módulos.
6. TRIG MODE – Seleciona se o Trig faz saída de funções como V-trig ou
S-Trig. Na posição mediana, as funções de saídas superiores como S-trig e as
funções de saída mais baixa como V-trig.
Seleção de Modo
Um botão no painel traseiro permite que o CM1A seja configurado para ser usado
com várias famílias de sintetizadores oferecidas pelo Behringer. O primeiro LED
indica se o alcance do CV é otimizado para módulos de séries do sistema 15/35/55
ou sistema100/2500. O segundo LED indica operação monofônica ou duofônica.
Aperte o botão rapidamente para mudar o alcance do CV, ou aperte e segure para
comutar entre monofônico e duofônico.
Modo CoresLED Operação
Modo 1 Vermelho Sistema 15/35/55 CV, monofônico
vermelho
Modo 2 Verde/vermelho Gama CV da série System 100/2500,
monofónica
Modo 3 Vermelho verde Sistema 15/35/55 CV, duofônico
Modo 4 Verde/verde Sistema CV série 100/2500, duofônico
SYNTHTRIBE
Faça o download do aplicativo SYNTHTRIBE acessando behringer.com para ajustar
a gama do pitch band, selecione o canal MIDI e o modo CV e ajuste a gama da
nota (C0 a C9) e outras calibragens.
Conexão de Força
O módulo CM1A vem com o cabo de alimentação necessário para conectar-se a
um sistema de alimentação padrão Eurorack. Siga estes passos para conectar
energia ao módulo. É mais fácil fazer essas conexões antes que o módulo seja
montado em um estojo de rack.
1. Desligue a fonte de alimentação ou o fornecimento de energia do rack e
desconecte o cabo de alimentação.
2. Insira o conector de 16 pinos do cabo de alimentação na tomada da fonte
de alimentação ou do rack. O conector tem uma aba que se alinhará com
o espaço na tomada, para que não possa ser inserido incorretamente.
Instalação
Os parafusos necessários estão incluídos com o módulo para montagem em um
estojo Eurorack. Conecte o cabo de alimentação antes de montar.
Dependendo do estojo de rack, pode haver uma série de furos fixos espaçados
2 HP de distância ao longo do comprimento do estojo, ou uma trilha que permite
que placas rosqueadas individuais deslizem ao longo do comprimento do estojo.
As placas rosqueadas de movimento livre permitem um posicionamento preciso
do módulo, mas cada placa deve ser posicionada em relação aproximada aos
furos de montagem em seu módulo antes de fixar os parafusos.
Quick Start Guide
Se a fonte de alimentação não tiver uma tomada com chave, certifique-se de
orientar o pino 1 (-12 V) com a faixa vermelha no cabo.
3. Insira o conector de 10 pinos na tomada na parte traseira do módulo.
O conector tem uma aba que se alinhará com a tomada para a
orientação correta.
4. Depois que ambas as extremidades do cabo de alimentação estiverem
firmemente conectadas, você pode montar o módulo em um estojo e ligar a
fonte de alimentação.
Segure o módulo contra os trilhos Eurorack para que cada um dos furos
de montagem esteja alinhado com um trilho ou placa rosqueada. Fixe os
parafusos parcialmente para começar, o que permitirá pequenos ajustes na
posição enquanto você os alinha. Depois que a posição final for estabelecida,
aperte os parafusos.
