CM1A

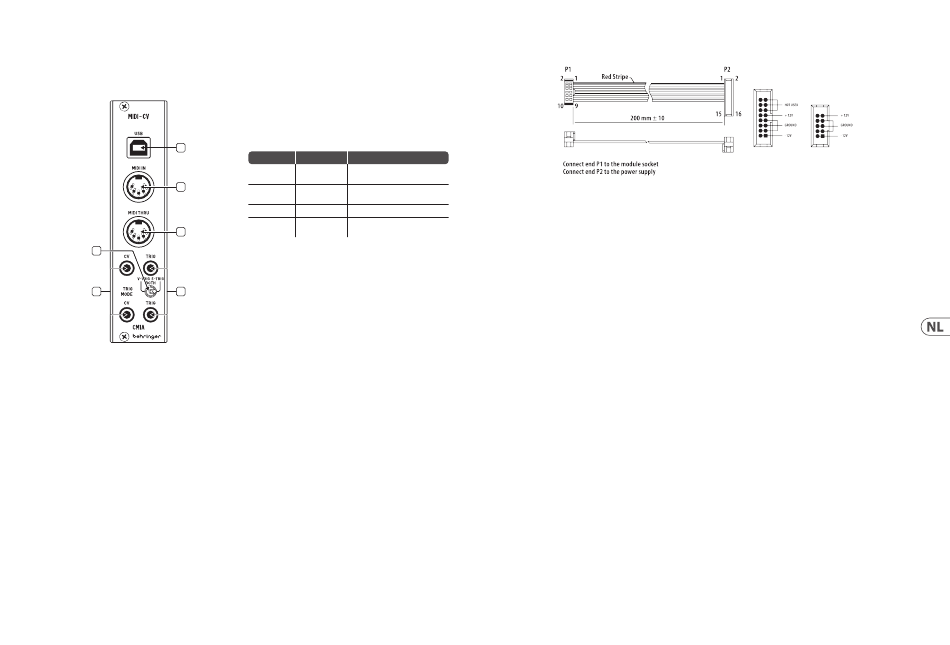

CM1A Controls
(NL) Bediening
1
2
3
6
4 5
1. USB – Aansluiten op een computer om MIDI-stuursignalen naar de CV- en
Trig-uitgangen te verzenden. De module kan via deze aansluiting ook
firmware-updates ontvangen.
2. MIDI IN – Sluit een MIDI-controller aan om signalen naar de CV- en Trig-
uitgangen te verzenden.
3. MIDI THRU – Geeft de signalen van de MIDI In-aansluiting aan andere
apparaten door.
4. CV – Stuurspanning die via USB of MIDI wordt ontvangen naar andere
modules verzenden.
5. TRIG – Via USB of MIDI ontvangen triggersignalen naar andere
modules verzenden.
6. TRIG MODE – Bepaalt of de Trig-uitgangen als V-trig of S-Trig functioneren.
In de middenpositie werkt de bovenste uitgang als S-trig en de onderste
uitgang als V-trig.

Modus selecteren

Met een knop op het achterpaneel kan de CM1A worden geconfigureerd voor
diverse synth-families van Behringer. De eerste LED geeft aan of het CV-bereik
optimaal is voor systeemmodules 15/35/55 of de System 100/2500-serie. De
tweede LED geeft monofone of duofone werking aan.
Druk snel op de knop om het CV-bereik om te schakelen, of houd hem vast om
tussen monofoon en duofoon om te schakelen.
Modus LED-kleuren Operatie
Modus 1 Rood/rood Systeem 15/35/55 CV-bereik,
monofoon
Modus 2 Groen/rood Systeem 100/2500 serie CV-reeks,
monofoon
Modus 3 Rood/groen Systeem 15/35/55 CV-bereik, duofoon
Modus 4 Groen/groen Systeem 100/2500 serie CV-serie,
duofoon
SYNTHTRIBE
Download de toepassing SYNTHTRIBE vanaf behringer.com om het pitchbend-
bereik aan te passen, MIDI-kanaal en CV-modus te selecteren en nootbereik (C0
t/m C9) en andere kalibratie in te stellen.
Stroomaansluiting
Het module CM1A wordt geleverd met de benodigde stroomkabel voor het
aansluiten op een standaard Eurorack-voedingssysteem. Volg deze stappen om
de stroom aan te sluiten op het module. Het is makkelijker om deze verbindingen
te maken voordat het module in een rack case is gemonteerd.
1. Schakel de voeding uit of schakel de stroom van het rack uit en koppel de
stroomkabel los.
2. Steek de 16-pins connector van de stroomkabel in de socket van de voeding
of het rack. De connector heeft een lipje dat zal uitlijnen met de opening in de
socket, zodat het niet verkeerd kan worden ingestoken. Als de voeding geen

Installatie

De benodigde schroeven zijn inbegrepen bij het module voor montage in een
Eurorack-case. Sluit de stroomkabel aan voordat u gaat monteren.
Afhankelijk van het rackcase, kunnen er een reeks vaste gaten zijn die 2 HP uit
elkaar staan langs de lengte van de case, of een rail die individuele schroefplaten
langs de lengte van de case laat glijden. De vrij bewegende schroefplaten zorgen
voor een nauwkeurige positionering van het module, maar elke plaat moet
worden gepositioneerd in de benaderende relatie tot de montagelocaties in uw
module voordat u de schroeven bevestigt.
Quick Start Guide
sleutelgat heeft, zorg er dan voor dat pin 1 (-12 V) wordt georiënteerd met de
rode streep op de kabel.
3. Steek de 10-pins connector in de socket aan de achterkant van het module.
De connector heeft een lipje dat zal uitlijnen met de socket voor de juiste
oriëntatie.
4. Nadat beide uiteinden van de stroomkabel stevig zijn bevestigd, kunt u het
module in een case monteren en de voeding inschakelen.
Houd het module tegen de Eurorack-rails zodat elk van de montagelocaties is
uitgelijnd met een schroefrail of schroefplaat. Bevestig de schroeven gedeeltelijk
om te beginnen, wat kleine aanpassingen aan de positionering mogelijk maakt
terwijl u ze allemaal uitlijnt. Nadat de definitieve positie is vastgesteld, draait u
de schroeven vast.
