CM1A

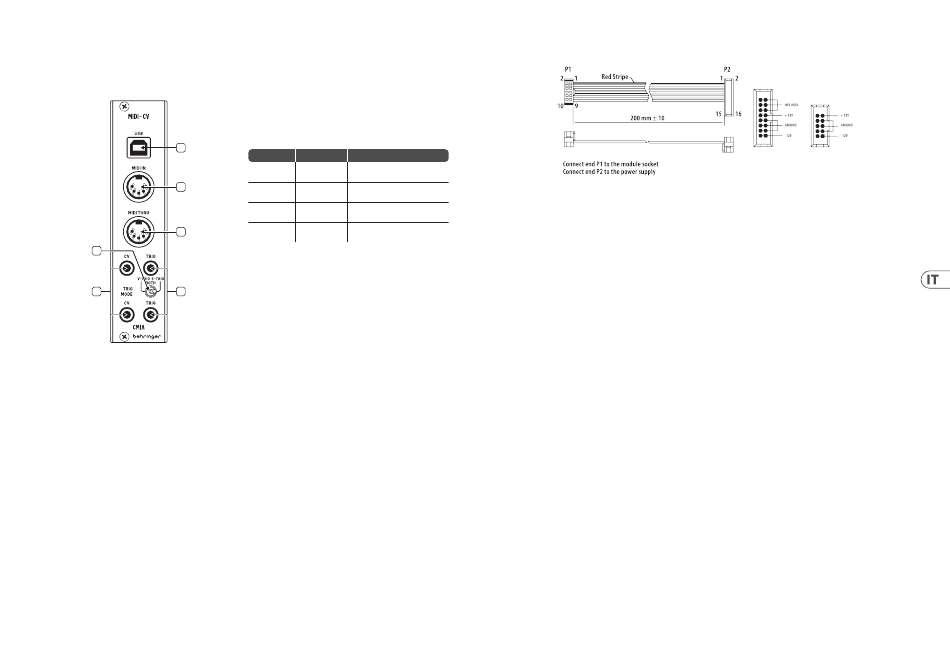

CM1A Controls
(IT) Controlli
1
2
3
6
4 5
1. USB – Collegare a un computer per trasmettere segnali di controllo MIDI alle
uscite CV e Trig. Il modulo può anche ricevere aggiornamenti del firmware
tramite questa connessione.
2. MIDI IN – Collegare a un controller MIDI per trasmettere segnali alle uscite
CV e Trig.
3. MIDI THRU – Passa ad altri dispositivi i segnali ricevuto alla presa MIDI IN.
4. CV – Invia ad altri moduli le tensioni di controllo ricevute tramite USB o MIDI.
5. TRIG – Invia ad altri moduli i segnali di trigger ricevuti tramite USB o MIDI.
6. TRIG MODE – Seleziona se le uscite Trig funzionano come V-trig o S-Trig.
Nella posizione centrale, l'uscita superiore funziona come S-trig e quella
inferiore come V-trig.
Selezione del modo
Un pulsante nel pannello posteriore consente di configurare CM1A per l'utilizzo
con varie famiglie di synth offerte da Behringer. Il primo led indica se la gamma
CV è ottimale per i moduli della serie System 15/35/55 o System 100/2500.
Il secondo led indica il funzionamento monofonico o bi-fonico.
Premete rapidamente il pulsante per cambiare la gamma CV o tenetelo premuto
per passare da monofonico a bi-fonico.
Modalità Colori LED Operazione
Modalità 1 Rosso/rosso Sistema gamma 15/35/55 CV,
monofonico
Modalità 2 Verde/rosso Sistema serie 100/2500 gamma CV,
monofonico
Modalità 3 Rosso verde Sistema gamma 15/35/55 CV,
duofonico
Modalità 4 Verde/verde Sistema serie 100/2500 gamma CV,
duofonico
SYNTHTRIBE
Scaricate l'app SYNTHTRIBE da behringer.com per regolare la gamma del pitch
bend, scegliere il canale MIDI e il modo CV e regolare l'intervallo delle note (da C0
a C9) e altre calibrazioni.

Connessione di Alimentazione

Il modulo CM1A è dotato del cavo di alimentazione necessario per collegarsi a
un sistema di alimentazione standard Eurorack. Seguire questi passaggi per
collegare l'alimentazione al modulo. È più facile fare queste connessioni prima
che il modulo sia montato in un case a rack.
1. Spegnere l'alimentazione o il rack e scollegare il cavo di alimentazione.
2. Inserire il connettore a 16 pin del cavo di alimentazione nella presa
dell'alimentatore o del rack. Il connettore ha una linguetta che si allineerà
con lo spazio nella presa, quindi non può essere inserito in modo scorretto.
Installazione
Le viti necessarie sono incluse con il modulo per il montaggio in un case Eurorack.
Collegare il cavo di alimentazione prima del montaggio.
A seconda del case a rack, potrebbe esserci una serie di fori fissi spaziati a 2 HP
di distanza lungo la lunghezza del case, o una guida che consente alle singole
piastre filettate di scorrere lungo la lunghezza del case. Le piastre filettate mobili
consentono un posizionamento preciso del modulo, ma ogni piastre dovrebbe
essere posizionata in relazione approssimativa ai fori di montaggio nel modulo
prima di fissare le viti.
Quick Start Guide
Se l'alimentatore non ha una presa a chiave, assicurarsi di orientare il pin 1
(-12 V) con la striscia rossa sul cavo.
3. Inserire il connettore a 10 pin nella presa sul retro del modulo. Il connettore
ha una linguetta che si allineerà con la presa per una corretta orientazione.
4. Dopo che entrambi gli estremi del cavo di alimentazione sono stati
collegati saldamente, è possibile montare il modulo in un case e
accendere l'alimentazione.
Tenere il modulo contro le rotaie Eurorack in modo che ciascuno dei fori di
montaggio sia allineato con una rotaia filettata o una piastra filettata. Fissare
le viti in modo parziale per iniziare, ciò consentirà piccoli aggiustamenti alla
posizione mentre si allineano tutti. Dopo che la posizione finale è stata stabilita,
stringere le viti.
