CM1A

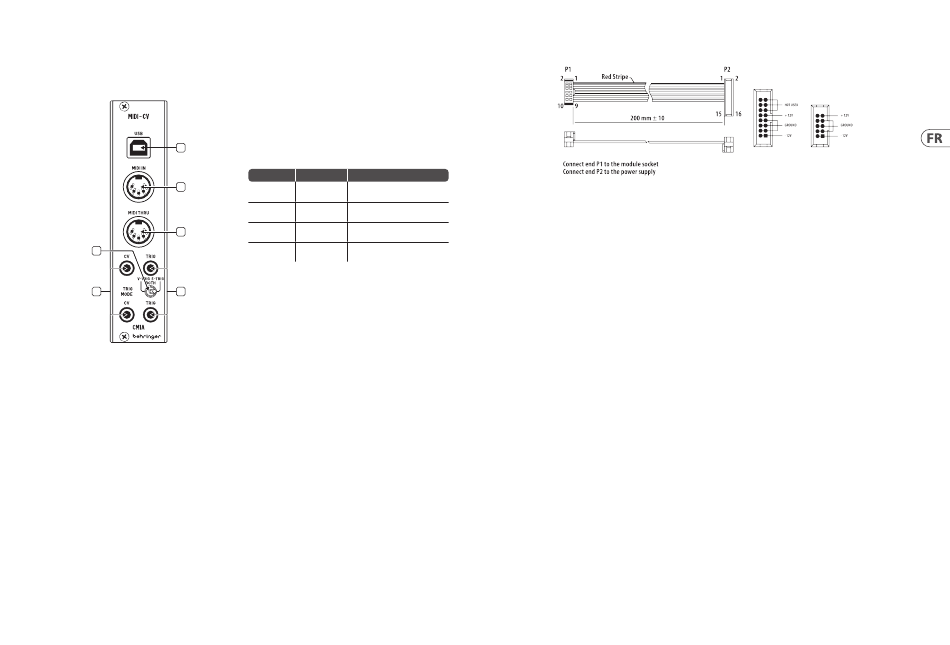

CM1A Controls
(FR) Réglages
1
2
3
6
4 5
1. USB – Permet la connexion à un ordinateur afin de transmettre des signaux
de contrôle MIDI aux sorties CV et Trig. Vous pouvez également utiliser ce
port pour mettre à jour le firmware du module.
2. MIDI IN – Permet de connecter un contrôleur MIDI afin de transmettre des
signaux aux sorties CV et Trig.
3. MIDI THRU – Permet de transmettre les signaux reçus à l'entrée MIDI à
d'autres appareils.
4. CV – Permet de transmettre la tension de contrôle reçue par USB ou MIDI à
d'autres modules.
5. TRIG – Permet de transmettre les signaux de déclenchement reçus par USB
ou MIDI à d'autres modules.
6. TRIG MODE – Sélection du mode de fonctionnement des sorties Trig : V-trig
ou S-trig. Sur la position centrale, la sortie située au-dessus du sélecteur
fonctionne en S-trig et celle en dessous fonctionne en V-trig.
Sélection du mode
Le bouton situé sur la face arrière du CM1A permet de le configurer pour
fonctionner avec différentes familles de synthétiseurs développés par Behringer.
La première LED indique si la plage CV est optimale pour les modules de la série
System 15/35/55 ou System 100/2500. La deuxième LED indique si l'appareil
fonctionne en mode monophonique ou duophonique.
Appuyez et relâchez rapidement le bouton pour modifier la plage CV ou
maintenez-le enfoncé pour alterner entre les modes monophonique
et duophonique.
Modo LED coloresv Operación
Mode 1 Rouge/rouge Gamme Système 15/35/55 CV,
monophonique
Mode 2 Vert/rouge Gamme CV système série 100/2500,
monophonique
Mode 3 Rouge/Vert Gamme Système 15/35/55 CV,
duophonique
Mode 4 Vert/vert Gamme CV système série 100/2500,
duophonique
SYNTHTRIBE
Téléchargez l'application SYNTHTRIBE sur behringer.com ; elle permet de
modifier l'intensité du pitch bend, de sélectionner le canal MIDI et le mode CV ou
encore de modifier la plage des notes (de C0 à C9), entre autres réglages.
Connexion Électrique
Le CM1A module est livré avec le câble d'alimentation requis pour la connexion à
un système d'alimentation standard Eurorack. Suivez ces étapes pour connecter
l'alimentation au module. Il est plus facile d'effectuer ces connexions avant que
le module n'ait été monté dans un boîtier de rack.
1. Mettez le bloc d'alimentation ou le boîtier de rack hors tension et
débranchez le câble d'alimentation.
2. Insérez le connecteur à 16 broches du câble d'alimentation dans la prise du
bloc d'alimentation ou du boîtier du rack. Le connecteur a une languette qui
s'alignera avec l'espace dans la prise, de sorte qu'il ne peut pas être inséré de
Installation
Les vis nécessaires sont incluses avec le module pour le montage dans un boîtier
Eurorack. Connectez le câble d'alimentation avant le montage.
Selon le cas de rack, il peut y avoir une série de trous fixes espacés de 2 HP sur
la longueur du cas, ou une piste qui permet aux plaques filetées individuelles
de glisser le long de la longueur du cas. Les plaques filetées à déplacement libre
permettent un positionnement précis du module, mais chaque plaque doit être
positionnée approximativement par rapport aux trous de montage de votre
module avant de fixer les vis.
Quick Start Guide
manière incorrecte. Si le bloc d'alimentation n'a pas de prise à clé, veillez à
orienter la broche 1 (-12 V) avec la bande rouge sur le câble.
3. Insérez le connecteur à 10 broches dans la prise à l'arrière du module.
Le connecteur a une languette qui s'alignera avec la prise pour une
orientation correcte.
4. Une fois que les deux extrémités du câble d'alimentation ont été
solidement fixées, vous pouvez monter le module dans un boîtier et allumer
l'alimentation.
Maintenez le module contre les rails Eurorack de sorte que chacun des trous
de montage soit aligné avec un rail fileté ou une plaque filetée. Fixez les vis
partiellement pour commencer, ce qui permettra de petits ajustements au
positionnement pendant que vous les alignerez tous. Une fois la position finale
établie, serrez les vis vers le bas.
