CM1A

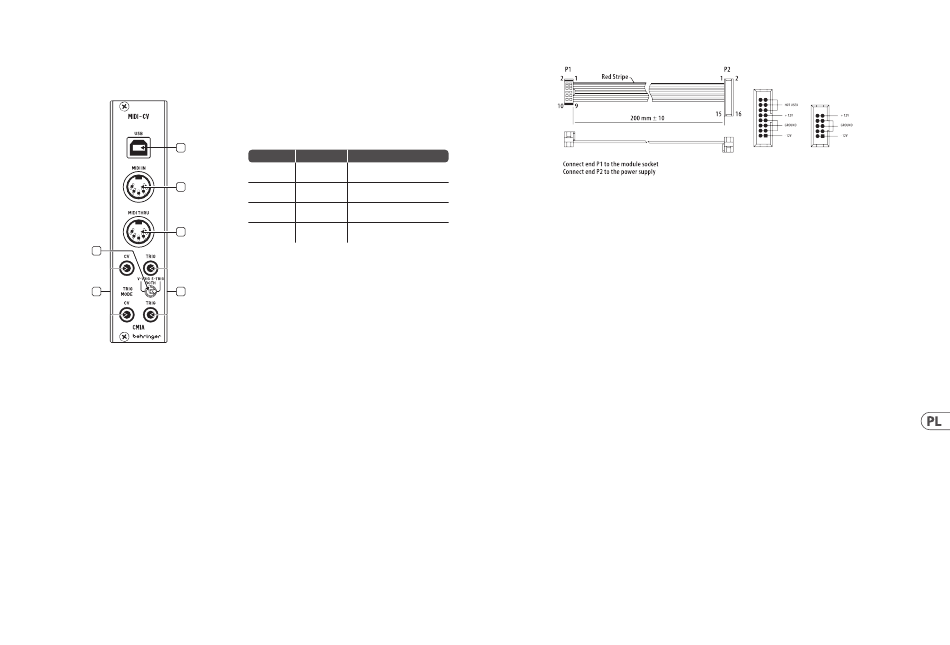

CM1A Controls
(PL) Sterowanica
1
2
3
6
4 5
1. USB – Podłącz do komputera, aby przesyłać sygnały kontrolne MIDI
do wyjść CV oraz Trig. Moduł może również odbierać aktualizacje
oprogramowania firmowego przez to połączenie.
2. MIDI IN – Podłącz kontroler MIDI, aby przesyłać sygnały do wyjść CV
oraz Trig.
3. MIDI THRU – Przesyła sygnały otrzymywane na wejściu MIDI In do
innych urządzeń.
4. CV – Przesyła napięcia kontrolne otrzymywane przez USB lub MIDI do
innych modułów.
5. TRIG – Przesyła sygnały aktywacji (trigger) otrzymywane przez USB lub
MIDI do innych modułów.
6. TRIG MODE – Wybiera, czy wyjścia Trig działają jako V-trig czy S-Trig.
W pozycji środkowej górne wyjście działa jako S-trig, a dolne jako V-trig.
Wybór trybu
Met een knop op het achterpaneel kan de CM1A worden geconfigureerd voor
diverse synth-families van Behringer. De eerste LED geeft aan of het CV-bereik
optimaal is voor systeemmodules 15/35/55 of de System 100/2500-serie.
De tweede LED geeft monofone of duofone werking aan.
Druk snel op de knop om het CV-bereik om te schakelen, of houd hem vast om
tussen monofoon en duofoon om te schakelen.
Tryb Kolory LED Operacja
Tryb 1 Czerwony System 15/35/55 CV, monofoniczny
czerwony
Tryb 2 Zielono System CV serii 100/2500,
czerwony monofoniczny
Tryb 3 Czerwony System 15/35/55 CV, duofoniczny
zielony
Tryb 4 Zielony zielony System serii 100/2500, zakres CV,
duofoniczny
SYNTHTRIBE
Pobierz aplikację SYNTHTRIBE z behringer.com, aby dostosować przedział
podciągnięcia dźwięku (pitch bend), wybrać kanał MIDI oraz tryb CV, dostosować
przedział dźwięków (C0 do C9) oraz inną kalibrację.
Podłączenie Zasilania
Moduł CM1A jest dostarczany z wymaganym kablem zasilającym do podłączenia
do standardowego systemu zasilania Eurorack. Wykonaj poniższe czynności,
aby podłączyć zasilanie do modułu. Łatwiej jest wykonać te połączenia przed
zamontowaniem modułu w obudowie rack.
1. Wyłącz zasilacz lub obudowę szafy i odłącz kabel zasilający.
2. Włóż 16-stykowe złącze przewodu zasilającego do gniazda w zasilaczu lub w
szafie typu Rack. Złącze ma wypustkę, która będzie wyrównana ze szczeliną
w gnieździe, więc nie można jej nieprawidłowo włożyć. Jeśli zasilacz nie
Instalacja
Do modułu dołączone są niezbędne śruby do montażu w skrzynce Eurorack.
Podłącz kabel zasilający przed montażem.
W zależności od obudowy szafy może występować szereg stałych otworów
rozmieszczonych w odstępach 2 HP na całej długości obudowy lub prowadnica,
która umożliwia przesuwanie pojedynczych gwintowanych płyt wzdłuż całej
obudowy. Swobodnie poruszające się gwintowane płytki umożliwiają precyzyjne
ustawienie modułu, ale każda płyta powinna być ustawiona w przybliżeniu w
stosunku do otworów montażowych w module przed przykręceniem śrub.
Quick Start Guide
ma gniazda z kluczem, należy zorientować styk 1 (-12 V) z czerwonym
paskiem na kablu.
3. Włóż 10-pinowe złącze do gniazda z tyłu modułu. Złącze ma wypustkę,
która będzie wyrównana z gniazdem, aby zapewnić prawidłową orientację.
4. Po solidnym zamocowaniu obu końców kabla zasilającego można
zamontować moduł w obudowie i włączyć zasilacz.
Przytrzymaj moduł na szynach Eurorack, tak aby każdy z otworów montażowych
był wyrównany z szyną gwintowaną lub płytą gwintowaną. Wkręć śruby
częściowo, aby rozpocząć, co pozwoli na drobne korekty położenia, gdy wszystkie
zostaną wyrównane. Po ustaleniu ostatecznego położenia dokręcić śruby.
