CM1A

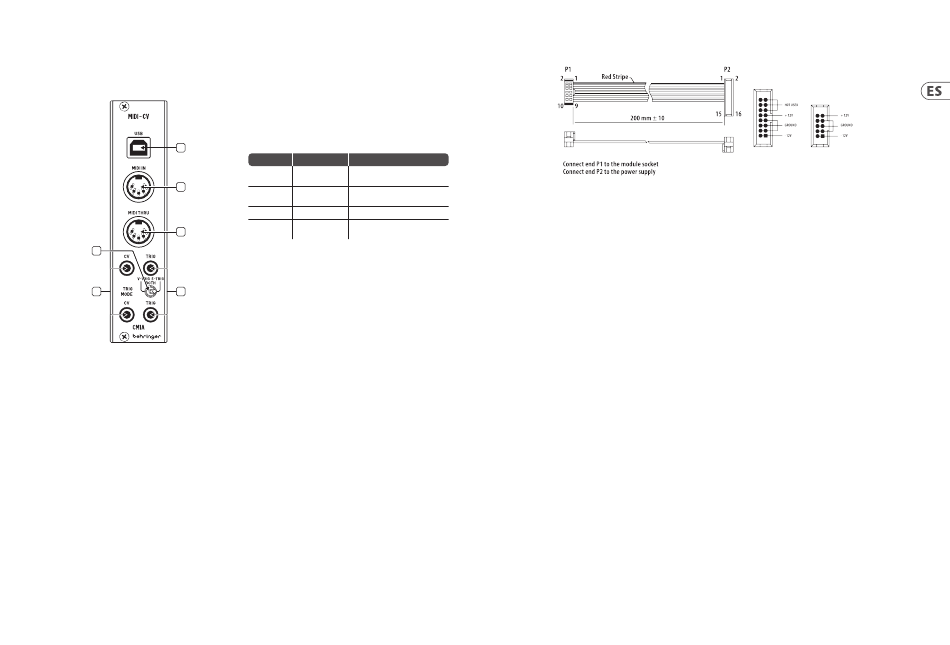

CM1A Controls
(ES) Controles
1
2
3
6
4 5
1. USB – Conéctelo a un ordenador para transmitir señales de control MIDI
a las salidas CV y de disparador (Trig). El módulo también puede recibir
actualizaciones de firmware a través de esta conexión.
2. MIDI IN – Conecte un controlador MIDI para transmitir señales a las salidas
CV y de disparador (Trig).
3. MIDI THRU – Esta toma le permite derivar sin modificación alguna las
señales recibidas en la toma MIDI In a otros dispositivos.
4. CV – Envía a otros módulos las señales de voltaje de control recibidos vía
USB o MIDI.
5. TRIG – Envía a otros módulos las señales de disparador recibidas vía
USB o MIDI.
6. TRIG MODE – Le permite elegir si las salidas de disparador (Trig) actuarán
como V-trig o S-Trig. En la posición central, la salida superior actuará como
S-trig y la salida inferior como V-trig.
Mode Select
Un botón en el panel trasero permite al CM1A ser configurado para su uso con
diversas familias de sintetizadores de Behringer. El primer piloto LED le indica
si el rango CV es óptimo para los módulos de las series System 15/35/55 o
System 100/2500. El segundo piloto LED indica el funcionamiento monofónico
o duofónico.
Haga una pulsación rápida de este botón para cambiar el rango CV o manténgalo
pulsado para cambiar entre monofónico y duofónico.
Modo LED colores Operación
Modo 1 Rojo/rojo Sistema gama 15/35/55 CV,
monofónico
Modo 2 Verde/rojo Gama CV System serie 100/2500,
monofónica
Modo 3 Rojo/verde Sistema gama 15/35/55 CV, duofónico
Modo 4 Verde/verde Gama CV System serie 100/2500,
duofónica
SYNTHTRIBE
Descárguese la aplicación SYNTHTRIBE desde la web behringer.com para ajustar
el rango de inflexión tonal, elegir el canal MIDI y el modo CV, así como ajustar el
rango de notas (C0 a C9) y otras calibraciones.
Conexión Eléctrica
El CM1A viene con el cable de alimentación necesario para conectarse a un
sistema de suministro de energía Eurorack estándar. Siga estos pasos para
conectar la energía al módulo. Es más fácil realizar estas conexiones antes de que
el módulo haya sido montado en un estuche de rack.
1. Apague la fuente de alimentación o el suministro de energía del estuche y
desconecte el cable de alimentación.
2. Inserte el conector de 16 pines del cable de alimentación en la toma de
corriente de la fuente de alimentación o del estuche de rack. El conector tiene
una pestaña que se alineará con la separación en la toma, por lo que no se
Instalación
Los tornillos necesarios están incluidos con el módulo para montarlo en un
estuche Eurorack. Conecte el cable de alimentación antes de montarlo.
Dependiendo del estuche de rack, puede haber una serie de agujeros fijos
espaciados a 2 HP a lo largo del estuche, o una pista que permite que las placas
roscadas individuales se deslicen a lo largo del estuche. Las placas roscadas de
movimiento libre permiten una posición precisa del módulo, pero cada placa
debe posicionarse en relación aproximada con los agujeros de montaje en su
módulo antes de sujetar los tornillos.
Quick Start Guide
puede insertar incorrectamente. Si la fuente de alimentación no tiene una
toma con llave, asegúrese de orientar el pin 1 (-12 V) con la raya roja del cable.
3. Inserte el conector de 10 pines en la toma de corriente en la parte posterior
del módulo. El conector tiene una pestaña que se alineará con la toma para
una orientación correcta.
4. Después de que ambos extremos del cable de alimentación hayan sido
asegurados correctamente, puede montar el módulo en un estuche y
encender la fuente de alimentación.
Sostenga el módulo contra los rieles Eurorack para que cada uno de los agujeros
de montaje estén alineados con un riel roscado o una placa roscada. Sujete los
tornillos parcialmente para empezar, lo que permitirá pequeños ajustes en
la posición mientras los alinea todos. Después de que se haya establecido la
posición final, apriete los tornillos.
