8 Ajustar el motor universal para el usuario

► Pasar el perno (8) por la abertura del tensor
rápido (5).
Alinear el perno (8), de manera que la entalla‐
dura del perno quede abajo.
► Colocar la abrazadera (3) en el manillar
cerrado, de manera que los orificios estén ali‐
neados.
► Colocar el manillar cerrado (2) junto con la
abrazadera (3) en el vástago (9).
► Pasar el tornillo largo (7) por los orificios del
perno y el tensor rápido (5).
► Oprimir la abrazadera (4) contra el vástago y
alinearla, de manera que los orificios estén ali‐
neados.
► Pasar el tornillo corto (6) por los orificios.
► Pasar el tornillo largo (7) por los orificios.
► Enroscar las tuercas moleteadas (1).
► Cerrar el tensor rápido (5).
Si ya no se puede desplazar el manillar
cerrado (2), dicho manillar está ajustado de
forma fija.
► Si el manillar cerrado (2) se puede desplazar:
► Abrir el tensor rápido (5).
► Apretar las tuercas moleteadas (1).
► Cerrar el tensor rápido (5).
El manillar cerrado (2) ya no se puede des‐
plazar.
► Si el tensor rápido (5) no se puede cerrar del
todo:
► Abrir el tensor rápido (5).
► Aflojar las tuercas moleteadas (1).
► Cerrar el tensor rápido (5).
El manillar cerrado (2) ya no se puede des‐
plazar.

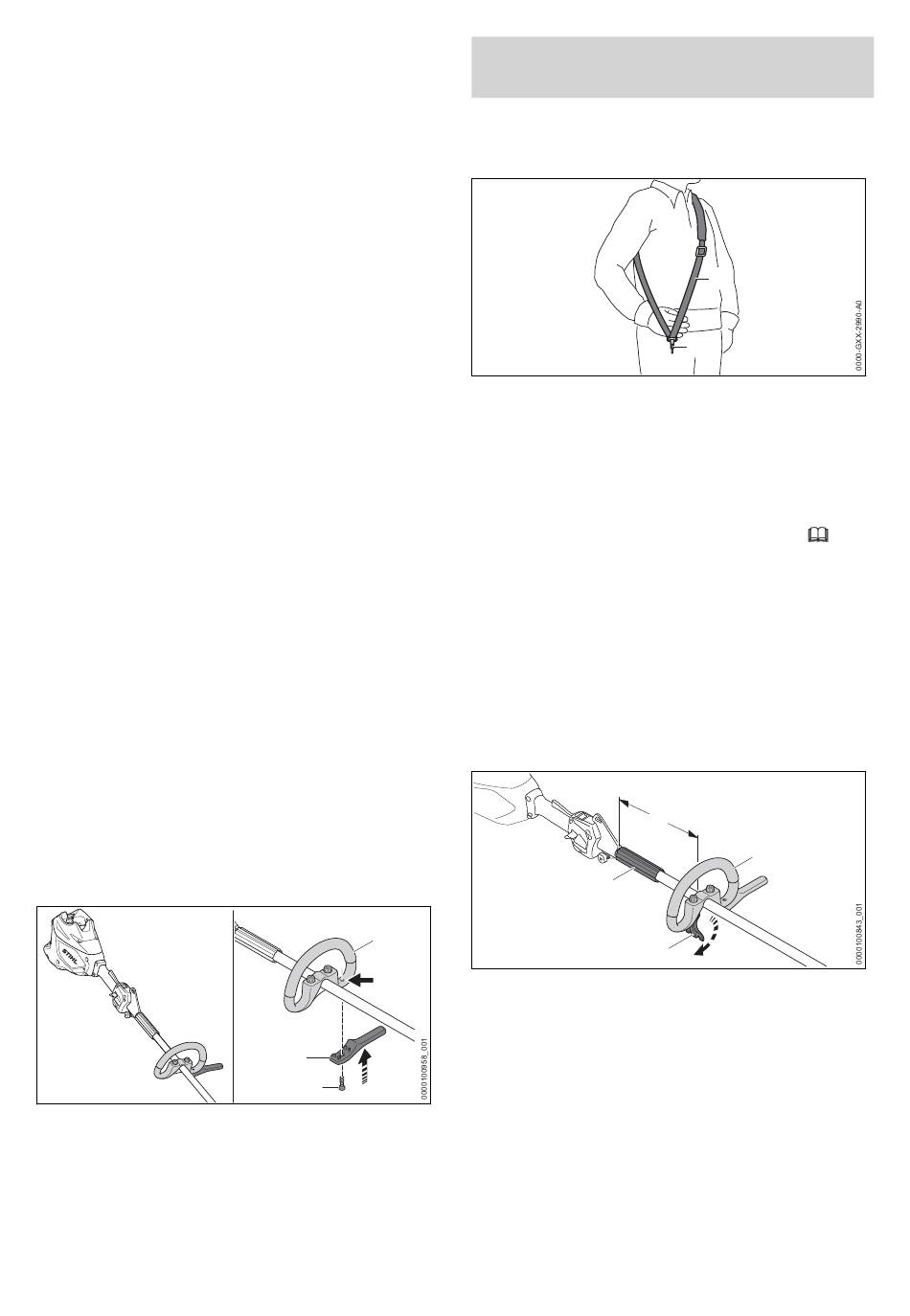

7.2

Montar el limitador de paso

► Desconectar el motor universal y sacar el acu‐
mulador.
► Colocar el limitador de paso (2) en el manillar
cerrado (3).
El limitador de paso queda enrasado con el
manillar cerrado.
► Enroscar el tornillo (1) y apretarlo firmemente.
0458-030-8401-A
4 3
2
1
8 Ajustar el motor universal
para el usuario
8.1 Ponerse el cinturón sencillo y
ajustarlo
► Enganchar el cinturón sencillo (1).
► Ajustar el cinturón sencillo (1), de manera que
el mosquetón (2) quede aplicado más o
menos el ancho de la mano por debajo de la
cadera derecha.
Otros sistemas de porte que se pueden utilizar
figuran en este manual de instrucciones,
20.2.
8.2 Alinear el manillar cerrado y
ajustarlo
En función de la aplicación y la estatura del ope‐
rario, el manillar cerrado se puede ajustar a dife‐
rentes posiciones.
► Desconectar el motor universal y sacar el acu‐
mulador.
3
► Aflojar el tensor rápido (2).
► Desplazar el manillar cerrado (1) a la posición
deseada, de manera que se cumplan las
siguientes condiciones:
– El distanciador (3) se ajusta entre el mani‐
llar cerrado (1) y la argolla de porte.
– En el caso de emplear un cabezal de corte:
a = 30 cm, como máx.
– En el caso de emplear una herramienta de
corte de metal: a = 25 cm, como máx.
► Cerrar el tensor rápido (2), de manera que ya
no se pueda girar el manillar cerrado (1) en
torno al vástago.
español
1
2
a
1
2
