3 Sinopsis

3 Sinopsis

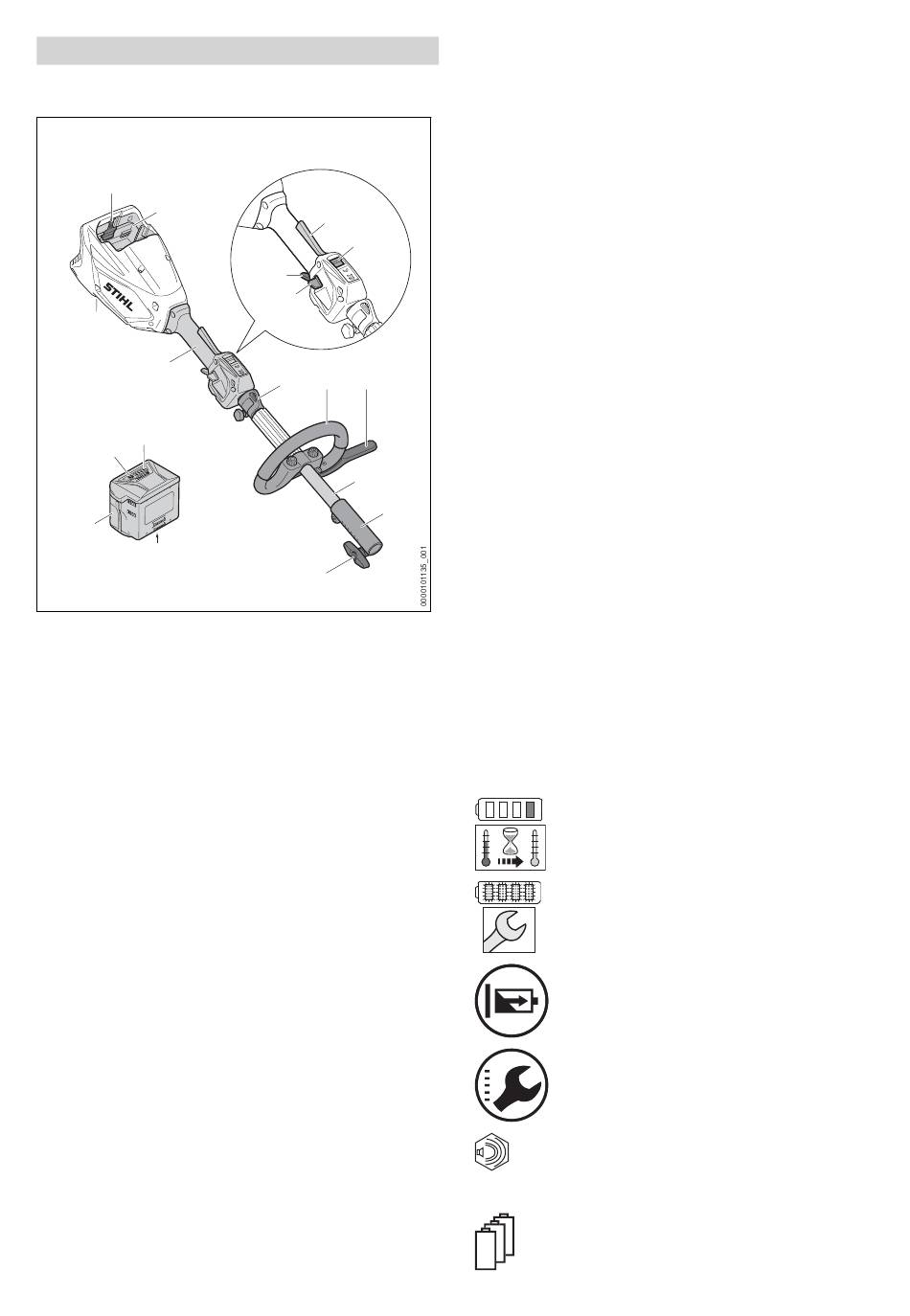

3.1

Motor universal y acumulador

1
2
#
3
16
15
14
#
1 Palanca de bloqueo
La palanca de bloqueo mantiene el acumula‐
dor en su cavidad.
2 Cavidad para el acumulador
La cavidad para el acumulador aloja el acu‐
mulador.
3 Empuñadura de mando
La empuñadura de mando sirve para mane‐
jar, sujetar y guiar el motor universal.
4 Corredera de desbloqueo
Esta corredera desbloquea la palanca de
mando.
5 Palanca de mando
La palanca de mando conecta y desconecta
el motor universal.
6 Palanca Ergo
La palanca Ergo mantiene la corredera de
desbloqueo en su posición cuando se suelta
la palanca de mando.
7 Interruptor escalones de potencia
El interruptor escalones de potencia sirve
para ajustar el escalón de potencia.
8 Argolla de porte
La argolla de porte sirve para enganchar el
sistema de porte.
0458-030-8401-A
6
7
5
4
8 9 10
11
12
13
9 Manillar cerrado
El manillar cerrado sirve para sujetar y guiar
el motor universal.
10 Limitador de paso
El limitador de paso limita la distancia entre la
pierna del usuario y la herramienta de corte
de metal.
11 Vástago
El vástago une todos los componentes.
12 Manguito de acoplamiento
El manguito de acoplamiento conecta el
motor universal con una herramienta combi‐
nada.
13 Tornillo de muletilla
El tornillo de muletilla sujeta la herramienta
combinada al vástago.
14 Acumulador
El acumulador suministra la energía al motor
universal.
15 LEDs
Los LEDs indican el estado de carga del acu‐
mulador y las anomalías.
16 Pulsador
Los LEDs indican el estado de carga del acu‐
mulador y las anomalías.
# Rótulo de potencia con número de máquina
3.2 Símbolos
Los símbolos pueden estar en el motor univer‐
sal, en el acumulador y en el cargador y signifi‐
can lo siguiente:
1 LED luce en rojo. El acumulador está
demasiado caliente o demasiado frío.
4 LEDs parpadean en rojo. Hay una
avería en el acumulador.
El LED luce en verde y los LEDs del
acumulador lucen o parpadean en
verde. Se está cargando el acumula‐
dor.
El LED parpadea en rojo. No hay con‐
tacto eléctrico entre el acumulador y el
cargador o hay una anomalía en el
acumulador o en el cargador.
Nivel de potencia acústica garantizado
L
según la directriz 2000/14/CE en dB(A)
WA
para hacer equiparables las emisiones
acústicas de productos.
El dato junto al símbolo indica el contenido
de energía del acumulador según la espe‐
cificación del fabricante de las células. El
español
