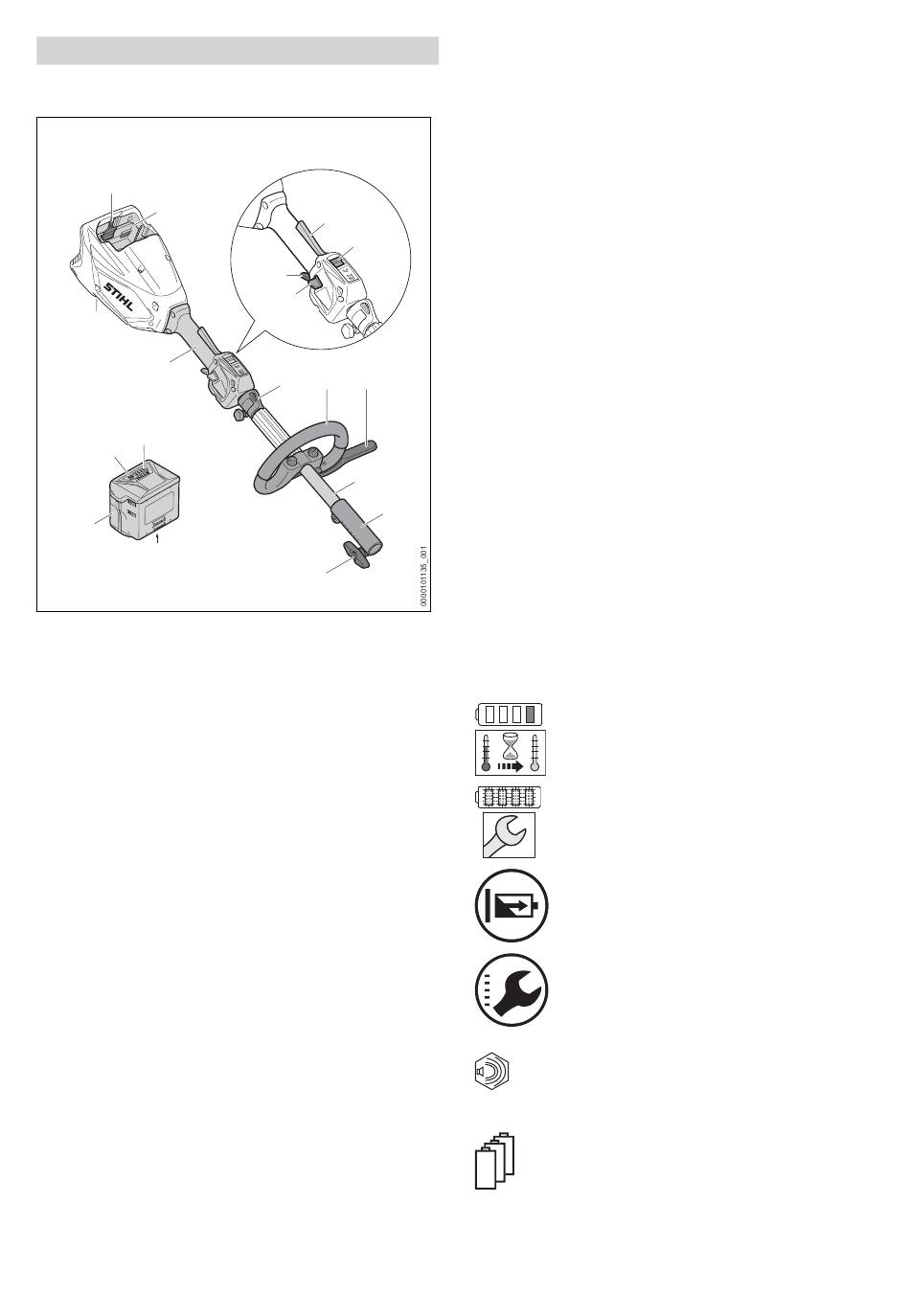

3 Vista geral

3 Vista geral
3.1 KombiMotor e bateria
1
2
#
3
16
15
14
#
1 Alavanca de bloqueio
A alavanca de bloqueio mantém a bateria no
compartimento da bateria.
2 Compartimento da bateria
O compartimento da bateria aloja a bateria.
3 Cabo de operação
O cabo de operação destina-se a operar,
segurar e conduzir o KombiMotor.
4 Corrediça de desbloqueio
A corrediça de desbloqueio destrava a ala‐
vanca de comando.
5 Alavanca de comando
A alavanca de comando liga e desliga o Kom‐
biMotor.
6 Alavanca Ergo
A alavanca Ergo mantém a corrediça de des‐
bloqueio em posição quando a alavanca de
comando é solta.
7 Interruptor do nível de potência
O interruptor do nível de potência destina-se
a ajustar o nível de potência.
8 Olhal de suporte
O olhal de suporte serve para pendurar o sis‐
tema de suporte.
9 Pega em arco
A pega em arco destina-se a segurar e con‐
duzir o KombiMotor.
0458-030-8401-A
6
7
5
4
8 9 10
11
12
13
10 Limitador de passo
O limitador do passo limita a distância entre a
perna do utilizador e uma ferramenta de corte
metálica.
11 Haste
A haste une todos os componentes.
12 Manga do acoplamento
A manga do acoplamento liga o KombiMotor
a uma KombiFerramenta.
13 Parafuso com pega
O parafuso com pega aperta a KombiFerra‐
menta na haste.
14 Bateria
A bateria fornece energia ao KombiMotor.
15 LEDs
Os LEDs mostram o nível de carga da bateria
e indicam falhas.
16 Tecla de pressão
Os LEDs mostram o nível de carga da bateria
e indicam falhas.
# Placa de identificação com o número da
máquina
3.2 Símbolos
Os símbolos podem estar presentes no Kombi‐
Motor, na bateria e no carregador e têm o
seguinte significado:
1 LED acende-se a vermelho. A bate‐
ria está demasiado quente ou demasi‐
ado fria.
4 LEDs piscam a vermelho. Existe uma
falha na bateria.
O LED acende-se a verde e os LEDs
na bateria acendem-se ou emitem uma
luz intermitente a verde. A bateria está
a ser carregada.
O LED emite uma luz intermitente ver‐
melha. Entre a bateria e o carregador
não existe nenhum contacto elétrico ou
existe uma falha na bateria ou no car‐
regador.
Nível de potência sonora garantido
L
segundo a Diretiva 2000/14/CE em
WA
dB(A) para tornar equiparáveis as
emissões de ruído de produtos.
A indicação ao lado do símbolo chama a
atenção para o conteúdo energético da
bateria de acordo com a especificação do
fabricante das células da bateria. O con‐
teúdo energético disponível durante a utili‐
zação é menor.
