8 Ajustar o KombiMotor ao utilizador

► Colocar a braçadeira (3) em volta da pega em
arco de maneira a que os furos fiquem alinha‐
dos uns com os outros.
► Colocar a pega em arco (2) juntamente com a
braçadeira (3) na haste (9).
► Passar o parafuso comprido (7) pelos furos no
perno e no tensor rápido (5).
► Pressionar a braçadeira (4) contra a haste e
alinhá-la de maneira a que os furos fiquem ali‐
nhados uns com os outros.
► Passar o parafuso curto (6) pelos furos.
► Passar o parafuso comprido (7) pelos furos.
► Enroscar as porcas serrilhadas (1).
► Fechar o tensor rápido (5).
Quando deixar de ser possível deslocar a pega
em arco (2), é sinal de que está bem fixada.
► Se ainda for possível deslocar a pega em
arco (2):
► Abrir o tensor rápido (5).
► Apertar as porcas serrilhadas (1).
► Fechar o tensor rápido (5).
Já não é possível deslocar a pega em
arco (2).
► Se não for possível fechar o tensor rápido (5)
completamente:
► Abrir o tensor rápido (5).
► Desapertar as porcas serrilhadas (1).
► Fechar o tensor rápido (5).
Já não é possível deslocar a pega em
arco (2).
7.2

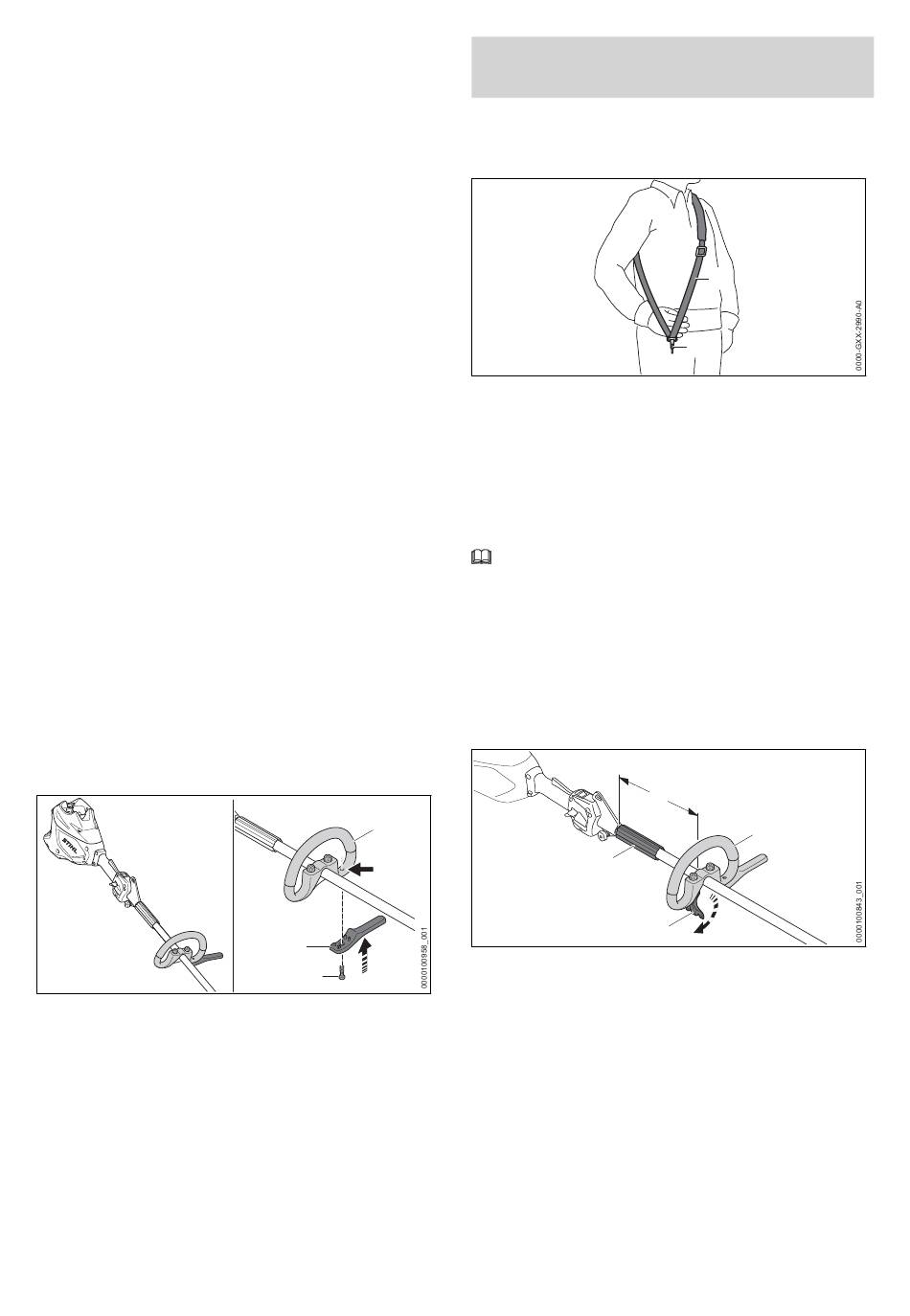

Incorporar o limitador de passo

► Desligar o KombiMotor e retirar a bateria.
► Colocar o limitador de passo (2) na pega em
arco (3).
O limitador de passo fica à face com a pega
em arco.
► Enroscar e apertar bem o parafuso (1).
0458-030-8401-A
4 3
2
1
8 Ajustar o KombiMotor ao
utilizador
8.1 Colocar e ajustar o cinto para
um só ombro
► Colocar o cinto para um só ombro (1).
► Ajustar o cinto para um só ombro (1) de forma
que o mosquetão (2) se encontre aproximada‐
mente uma largura de uma mão por baixo da
anca direita.
Outros sistemas de suporte que podem ser usa‐
dos estão indicados neste manual de instruções,
20.2.
8.2 Alinhar e ajustar a pega em
arco
A pega em arco pode ser ajustada para diferen‐
tes posições em função da aplicação e da altura
do utilizador.
► Desligar o KombiMotor e retirar a bateria.
3
► Desapertar o tensor rápido (2).
► Deslocar a pega em arco (1) para a posição
desejada, de forma a cumprir as seguintes
condições:
– O separador (3) está entre a pega em
arco (1) e o olhal de suporte.
– Caso seja usado um cabeçote de corte:
a = máximo 30 cm
– Caso seja usada uma ferramenta de corte
metálica: a = máximo 25 cm
► Fechar o tensor rápido (2) de maneira a que
deixe de ser possível girar a pega em arco (1)
em redor da haste.
português
1
2
a
1
2
