Mocowanie osłony głośnika
Uwaga! Przed zamocowaniem osłony dostosuj ustawienia
poboru mocy głośnika do specyfikacji instalacji elektrycznej.
Patrz Ustawienia głośnika na stronie 62.

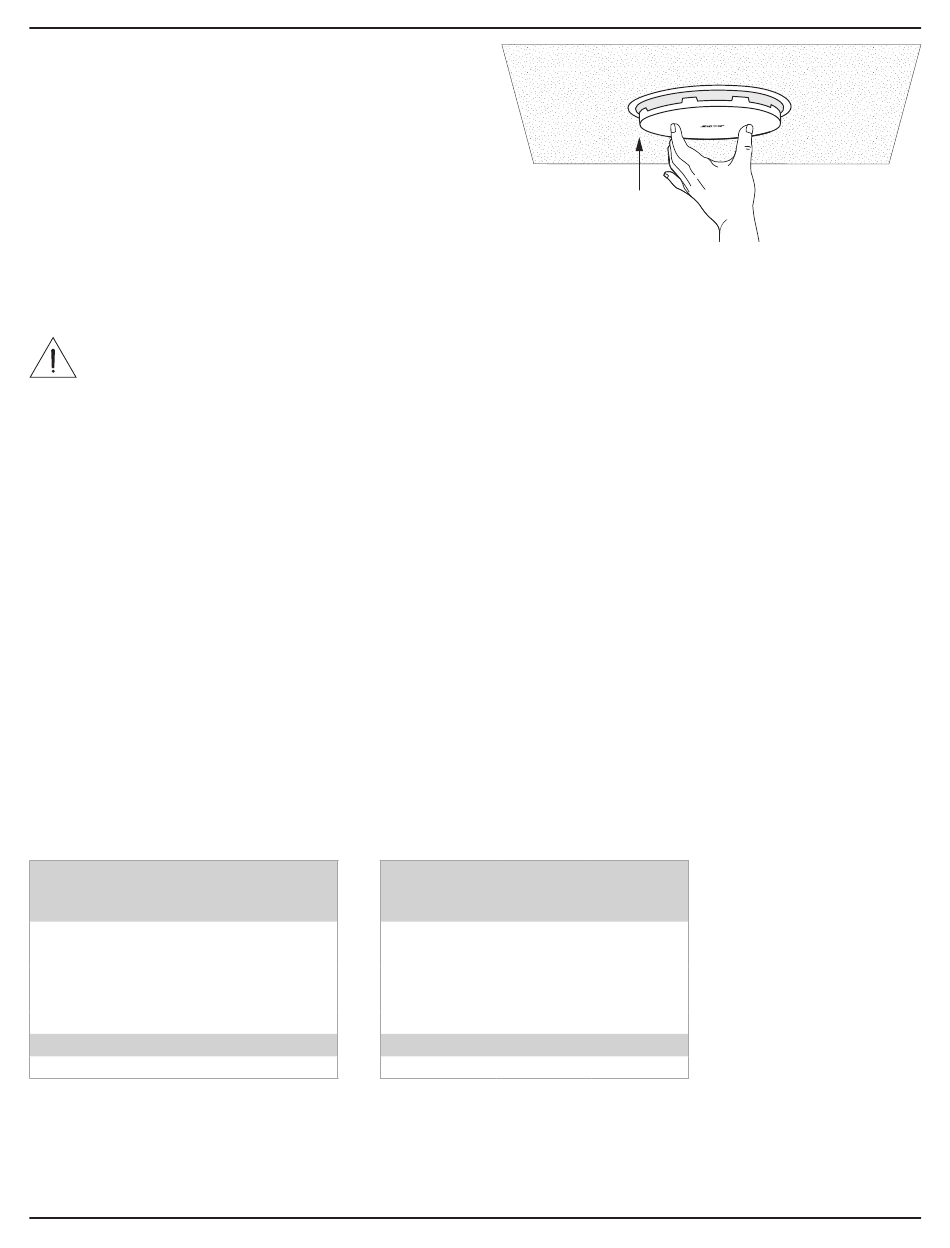

Po ustawieniu logo w żądanym położeniu ustaw osłonę
w odpowiedniej pozycji względem wnętrza obudowy
głośnika i dociśnij osłonę tak, aby wskoczyła na miejsce.
Jeśli to konieczne, ściśnij zakładki osłony, aby ułatwić sobie
właściwy montaż osłony w obudowie głośnika.
Demontaż osłony
Wsuń niewielkie narzędzie (o średnicy do 1,5 mm) do otworu znajdującego się na brzegu osłony, a następnie pociągnij,
aby odczepić osłonę.
PRZESTROGA! Osłony nie należy podważać za pomocą wkrętaka. Może to prowadzić do uszkodzenia głośnika.
Informacje dotyczące bezpieczeństwa i zgodności
Głośnik Bose FreeSpace FS4CE przeszedł testy i jest zgodny z następującymi specyfikacjami i zastosowaniami:
Zgodność z normami ANSI/UL 1480-2016, CAN/ULC-S541
do użytku w systemach alarmów pożarowych — kategoria UL UUMW/UUMW7, numer pliku S 3241. Numer kontrolny 42S9.
Produkt nie jest przeznaczony do użytku w nadzorowanych systemach prądu stałego.
Produkt nadaje się do użytku wewnątrz budynków o niskiej wilgotności.
EN 54-24: 2008, dla głośników przeznaczonych do dźwiękowych systemów ostrzegawczych stosowanych w systemach wykrywania pożaru i alarmów
przeciwpożarowych montowanych w budynkach.
Typ środowiska: B (do użytku na zewnątrz)
Głośniki nadające się do instalacji przy użyciu okablowania klasy 1, 2 lub 3 zgodnie z normą NFPA 70, National Electric Code, 2002, art. 640.
Głośniki nadają się do instalacji przy użyciu okablowania stosowanego w alarmach przeciwpożarowych zgodnie z normą NFPA 70,
National Electric Code, 2002, art. 760
Nadaje się do użytku w przestrzeniach wentylacyjnych (plenum).
UL-2043, Test pożarowy i widzialne uwalnianie dymu dla produktów dyskretnych i ich akcesoriów zainstalowanych w przestrzeniach wentylacyjnych.
NFPA 70, National Electric Code, 2002, art. 300-22(c).
NFPA 90-A, 2002, Instalacja systemów klimatyzacji i wentylacji, paragraf 4.3.10.2.6.5.
EMC Dyrektywa 89/336/EEC i art. 10 (1) dyrektywy, EN50081-1 i EN50082-1, o czym świadczy oznakowanie CE.
Głośnik FreeSpace FS4CE został zaprojektowany zgodnie z wymaganiami określonymi w następujących europejskich przepisach dotyczących systemów
łączonych:
British Standard Code of Practice BS 5839, część 8., w przypadku korzystania z ceramicznego bloku zacisków i bezpiecznika termicznego.
Produkt przetestowany pod kątem zgodności z normą IEC60268-5.
Nominalny kąt propagacji (zgodnie z normą UL 1480) W pionie: 130°/50° przy -3 dB; 160°/20° przy -6 dB
Tabela zmian wartości SPL mierzonego w dBA przy odległości 3,1 m od źródła w zależności mocy na gwintowniku (zgodnie z normą UL):
Moc CAN/ULC-S541
na gwintowniku 70 V
2,5 W 83,9 dBA
5 W 86,4 dBA
10 W 89,3 dBA
20 W 92,1 dBA
40 W 94,2 dBA
8 Ω 93,8 dBA
Wartości SPL są podawane zgodne z procedurami określonymi w normie UL 1480.
Charakterystyka częstotliwościowa:
Alarm przeciwpożarowy (UL): od 400 Hz do 17000 Hz
Podręcznik instalacji • FreeSpace FS4CE
W poziomie: 135°/50° przy -3 dB; 165°/15° przy -6 dB
Kanadzie
100 V na gwintowniku
—
86,9 dBA
89,4 dBA
92,4 dBA
94,8 dBA
—
Moc ANSI/UL 1480-2016
Stanach Zjednoczonych
70 V
2,5 W 79,2 dBA
5 W 81,7 dBA
10 W 84,6 dBA
20 W 87,3 dBA
40 W 89,7 dBA
8 Ω 90,1 dBA
100 V
—
80,9 dBA
84,5 dBA
87,2 dBA
89,8 dBA
—
Instalacja
