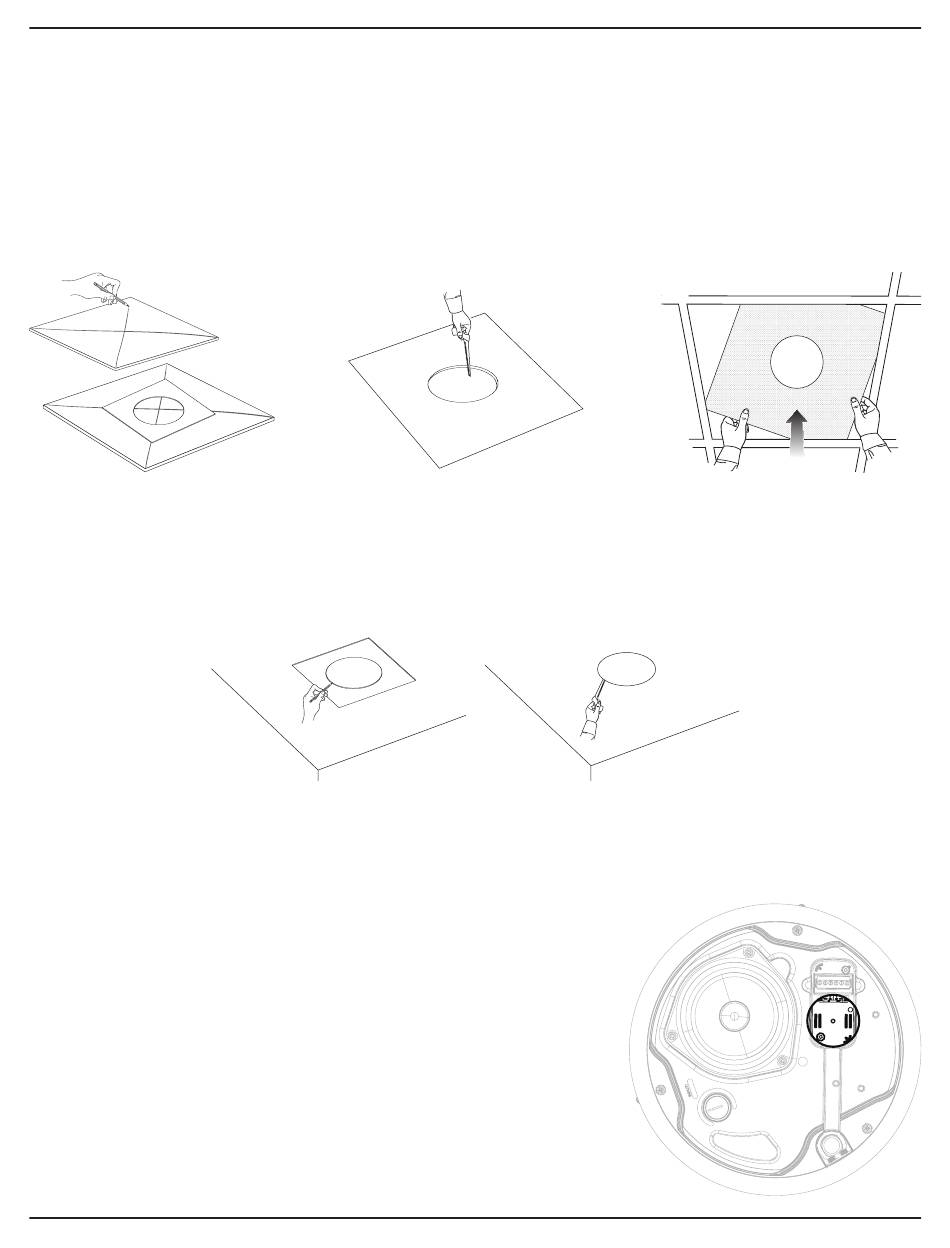

Preparazione dell'installazione del Tile Bridge
Controsoffitto a pannelli
1. Rimuovere il pannello ed utilizzare la dima per tracciare il foro per il diffusore sul pannello stesso. Per centrare la dima
rispetto al pannello, tracciare una X collegando gli angoli in diagonale e centrare il modello sul punto di intersezione.
2. Effettuare un foro nel pannello.
3. Installare il tile bridge. Per le istruzioni sull'installazione del tile bridge, consultare la guida all'installazione del tile bridge
applicabile all'indirizzo PRO.BOSE.COM.
4. Reinstallare il pannello a soffitto.
q
Controsoffitto fisso
1. Utilizzare la dima per tracciare un foro sul soffitto.
2. Effettuare un foro nel soffitto.
3. Installare il tile bridge. Per le istruzioni sull'installazione del tile bridge, consultare la guida all'installazione del tile bridge
applicabile all'indirizzo PRO.BOSE.COM.
Installazione a controsoffitto fisso con rough-in pan (nuova costruzione)
Per informazioni sull'installazione del rough-in pan, consultare la guida all'installazione del rough-in pan DesignMax e
FreeSpace all'indirizzo PRO.BOSE.COM. Una volta installato il rough-in pan, vedere Montaggio del diffusore a pag. 40.
Punto di attacco Terminale in ceramica
FreeSpace FS4CE è compatibile con un terminale in ceramica opzionale.
Consultare lo schema per la posizione del punto di attacco del terminale
in ceramica. Per ulteriori informazioni sul terminale in ceramica, consultare la
guida all'installazione del terminale in ceramica all'indirizzo PRO.BOSE.COM.
Guida all'installazione • FreeSpace FS4CE
w
q
r
w
Configurazione
Italiano • 39
