Bose FreeSpace FS4CE Guía De Installación página 14

Configuración
Cableado de los altavoces
Calibre de cable
El altavoz FreeSpace FS4CE está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm
AWG (2.1 mm ).
2

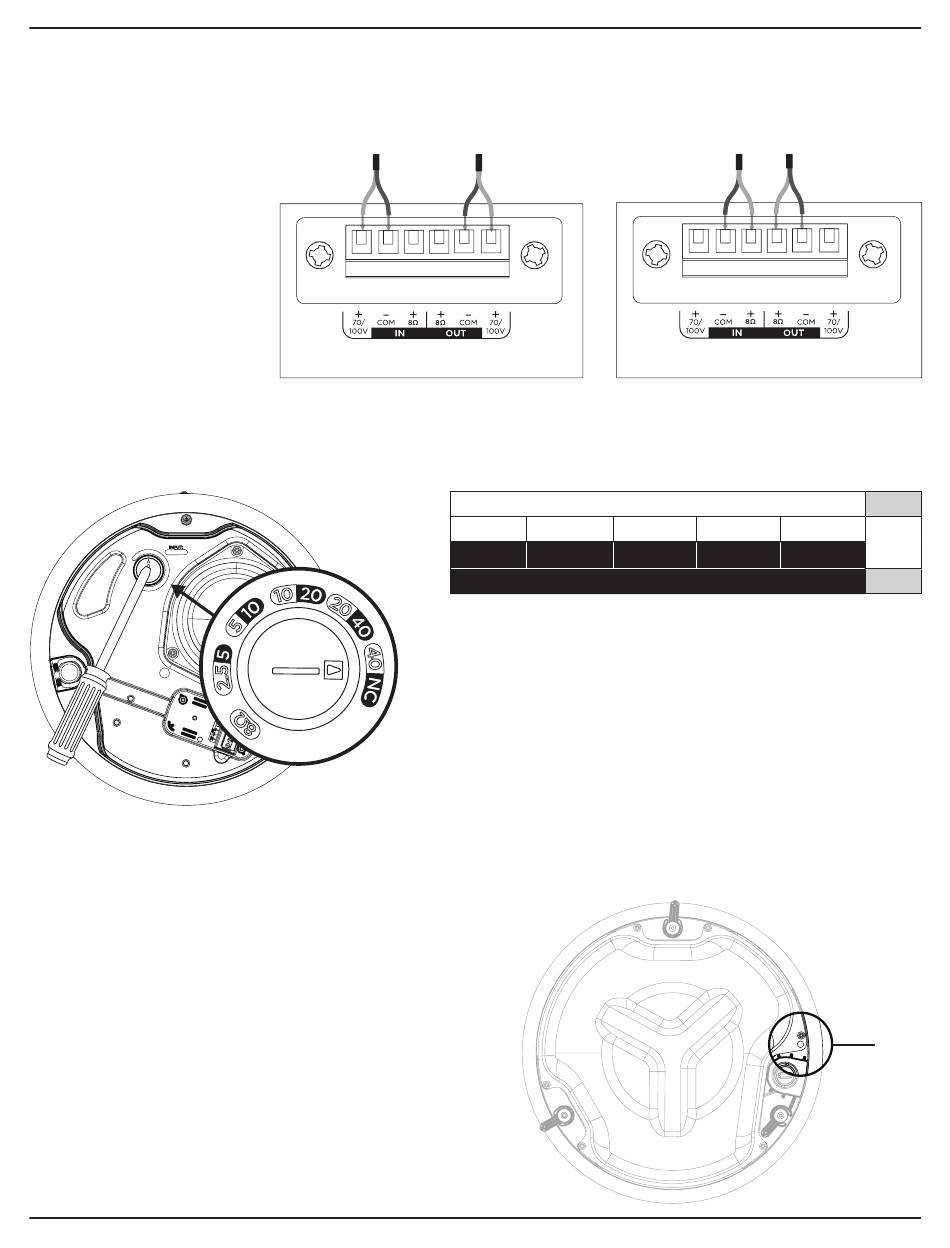

Diagramas de conexión
Exponga 6 mm (1/4") de cable sin
aislación para conectarlo a los
terminales.
Nota: El método de cableado debe
cumplir con los siguientes códigos:
En Canadá, CSA C22.1, el Código
Canadiense de Normas de
Electricidad, Parte I, Estándar
de Seguridad para Instalaciones
Eléctricas, Sección 32.
En Estados Unidos, el Código
Eléctrico Nacional, NFPA 70, y el
Código Nacional de Alarma de
Incendio y Señalización, NFPA 72.
Configuración de altavoz
Preparación de la instalación
Uso de un cable de seguridad
En algunos códigos regionales de construcción se
exige el uso de un método secundario de fijación de los
altavoces a estructuras de apoyo con el propósito de
brindar mayor seguridad. Elija una posición de montaje,
un método y los componentes que cumplan con los
códigos y los reglamentos locales de construcción.
Bose recomienda utilizar un alambre de seguridad (1)
o un cable de seguridad (2) como mecanismo secundario
de fijación. Consulte el diagrama situado a la derecha
para conocer los puntos de fijación de seguridad.
Siga las instrucciones del fabricante en la instalación de
cualquier mecanismo de fijación secundario que desee
implementar.
14 • Español
70/100 V
2.5 W 5 W
5 W 10 W
* Predeterminado de fábrica
Configuración de la toma del transformador
Gire la toma para establecer la configuración. Utilice un
destornillador de cabeza plana.
PRO.BOSE.COM
8 Ω
70 V
10 W 20 W 40 W*
20 W 40 W NC**
100 V
** NC: Sin conexión (no utilizar)
FreeSpace FS4CE • Guía de instalación
) a 14
2
8 Ώ
qw
