Configurazione
Cablaggio del diffusore
Diametro dei cablaggi
Il diffusore FreeSpace FS4CE è concepito esclusivamente per l'impiego con cavi di dimensioni comprese tra 18 AWG
(0,8 mm ) e 14 AWG (2,1 mm
2

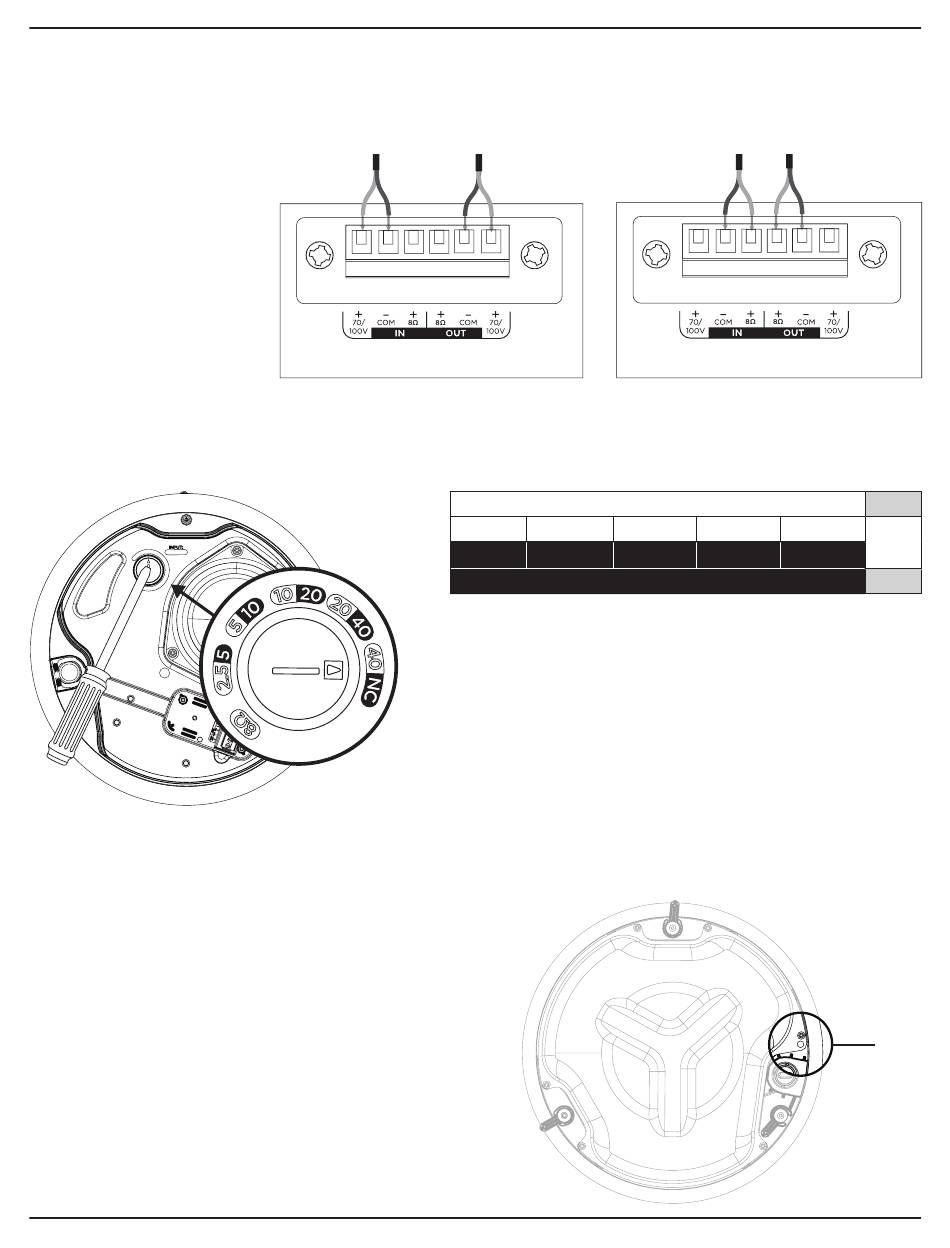

Schemi di collegamento
Scoprire 6 mm di filo non rivestito
da collegare ai terminali.
Nota: il metodo di cablaggio
deve essere conforme alle
seguenti normative.
In Canada, CSA C22.1,
Canadian Electrical Code, Part I,
Safety Standard for Electrical
Installations, Section 32.
Negli Stati Uniti, National
Electrical Code, NFPA 70,
e National Fire Alarm and
Signaling Code, NFPA 72.
Impostazioni del diffusore
Preparazione dell'installazione
Uso di un cavo di sicurezza
Alcune normative edilizie regionali richiedono l'impiego
di un secondo metodo di fissaggio dei diffusori alle
strutture di supporto, allo scopo di garantire una maggior
sicurezza. Scegliere posizione, metodo e accessori di
fissaggio conformi alle normative edilizie locali.
Bose raccomanda l'utilizzo di (1) un cavo di frenatura o di
(2) un cavo di sicurezza come meccanismo di fissaggio
secondario. Vedere lo schema riportato a destra per i
punti di fissaggio di sicurezza.
Attenersi alle istruzioni del produttore per qualsiasi
meccanismo di fissaggio secondario utilizzato.
38 • Italiano
).
2
70/100 V
2,5 W 5 W
5 W 10 W
*Impostazioni di fabbrica **NC: nessuna connessione (non utilizzare)
Impostazione potenza del trasformatore
Selezionare la potenza ruotando il potenziometro tramite
un cacciavite a testa piatta.
PRO.BOSE.COM
8 Ω
70 V
10 W 20 W 40 W*
20 W 40 W NC**
100 V
FreeSpace FS4CE • Guida all'installazione
8 Ώ
