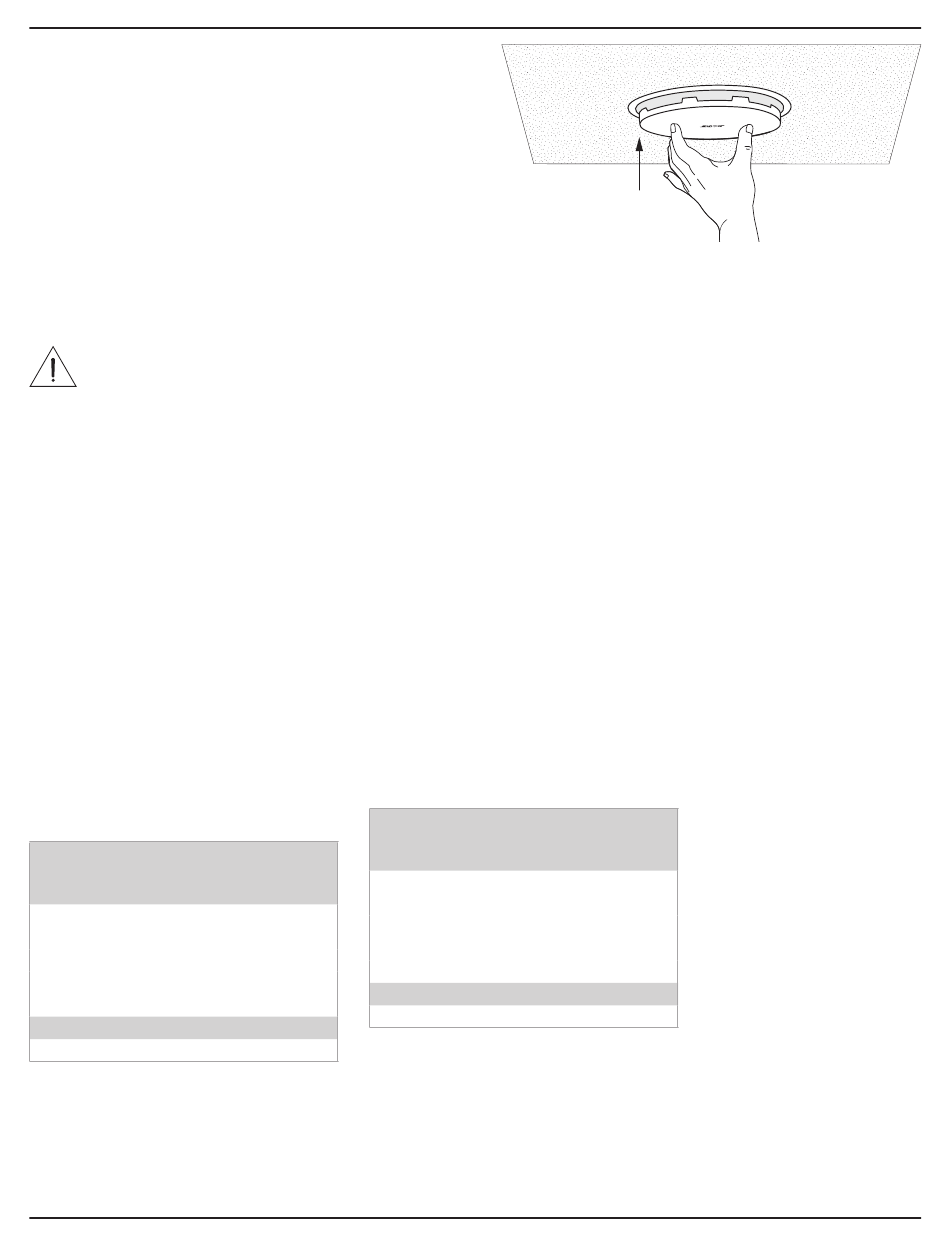

Anbringen der Frontabdeckung
Hinweis: Passen Sie vor dem Anbringen der
Frontabdeckung die Einstellungen der Übertragerabgriffe
an die für die Installation geeignete Einstellung an. Siehe
Lautsprechereinstellungen auf Seite 30.
Nachdem Sie die für die Installation geeignete Ausrichtung
des Logos ermittelt haben, richten Sie die Frontabdeckung
an der Innenseite des Lautsprechergehäuses aus und
drücken Sie sie nach oben, bis sie sicher befestigt ist.
Drücken Sie bei Bedarf die Abdeckungslaschen nach innen,
damit sie richtig in das Lautsprechergehäuse passen.
Entfernen der Frontabdeckung
Führen Sie ein kleines Werkzeug (mit einem Durchmesser von maximal 1,5 mm) durch die Perforation am Rand
der Frontabdeckung ein und ziehen Sie, um die Abdeckung zu lösen.
ACHTUNG: Verwenden Sie keinen Schraubendreher, um die Frontabdeckung vom Gehäuse abzuhebeln.
Dies kann zu Schäden am Lautsprecher führen.
Sicherheitshinweise und gesetzliche Bestimmungen
Der Bose FreeSpace FS4CE Lautsprecher hat die Testreihen bestanden und entspricht den folgenden Normen und Einsatzanforderungen:
Zulassung nach ANSI/UL 1480-2016, CAN/ULC-S541
Einsatz für Notrufdurchsagen im Brandfall – UL Kategorie UUMW/UUMW7, Aktenzeichen S 3241, Kontrollnummer 42S9.
Nicht zur Verwendung mit DC-überwachten Systemen geeignet.
Geeignet für die Verwendung in Innenbereichen unter trockenen Bedingungen.
EN 54-24: 2008, Lautsprecher für Sprachalarmanlagen bei Branderkennungs- und Brandmeldesystemen in Gebäuden
Empfohlene Umgebung: B (Verwendung in Außenbereichen)
Geeignet für die Installation mit Verkabelungsverfahren der Klasse 1, Klasse 2 oder Klasse 3 gemäß NFPA 70, National Electric Code, 2002, Artikel 640.
Geeignet für den Einsatz mit Verkabelungsmethoden für Feueralarmschaltkreise nach NFPA 70, National Electric Code, 2002, Artikel 760.
Geeignet für den sicheren Gebrauch in abgehängten Decken.
UL-2043, Brandprüfung für die Abgabe von Wärme und sichtbarem Rauch durch Einzelprodukte und ihre Zubehörteile in Klimaräumen.
NFPA 70, National Electric Code, 2002, Artikel 300-22 (c).
NFPA 90-A, 2002, Installation of Air Conditioning and Ventilation Systems, Paragraph 4.3.10.2.6.5.
EMC-Richtlinie 89/336/EEC und Artikel 10 (1) der Richtlinie, EN50081-1 und EN50082-1 gemäß CE-Prüfzeichen.
Der FreeSpace FS4CE Lautsprecher wurde gemäß den Anforderungen der folgenden EU-Norm für kombinierte Systeme entwickelt:
British Standard Code of Practice BS 5839, Teil 8, bei Verwendung mit Keramikanschluss und Thermosicherung.
Getestet gemäß IEC60268-5.
Abstrahlwinkel (gemäß UL 1480) Vertikal: 130°/50° bei -3 dB; 160°/20° bei -6 dB
UL-Empfindlichkeit Leistungsband Schalldruckpegel dBA bei 3,1 m:
Leistung CAN/ULC-S541
Band 70 V
2,5 W 83,9 dBA
5 W 86,4 dBA
10 W 89,3 dBA
20 W 92,1 dBA
40 W 94,2 dBA
8 Ω 93,8 dBA
Die angegebenen Schalldruckpegel entsprechen der Berichtsmethode gemäß UL 1480.
Frequenzgang:
Feueralarm (UL): 80 Hz bis 17000 Hz
Installationsanleitung • FreeSpace FS4CE
Horizontal: 135°/50° bei -3 dB; 165°/15° bei -6 dB
Kanada
100 V
—
86,9 dBA
89,4 dBA
92,4 dBA
94,8 dBA
—
Leistung ANSI/UL 1480-2016
USA
Band 70 V
2,5 W 79,2 dBA
5 W 81,7 dBA
10 W 84,6 dBA
20 W 87,3 dBA
40 W 89,7 dBA
8 Ω 90,1 dBA
100 V
—
80,9 dBA
84,5 dBA
87,2 dBA
89,8 dBA
—
