Konfiguracja
Okablowanie głośnika
Grubość przewodu
Do montażu głośnika FreeSpace FS4CE należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm
14 AWG (2,1 mm ).
2

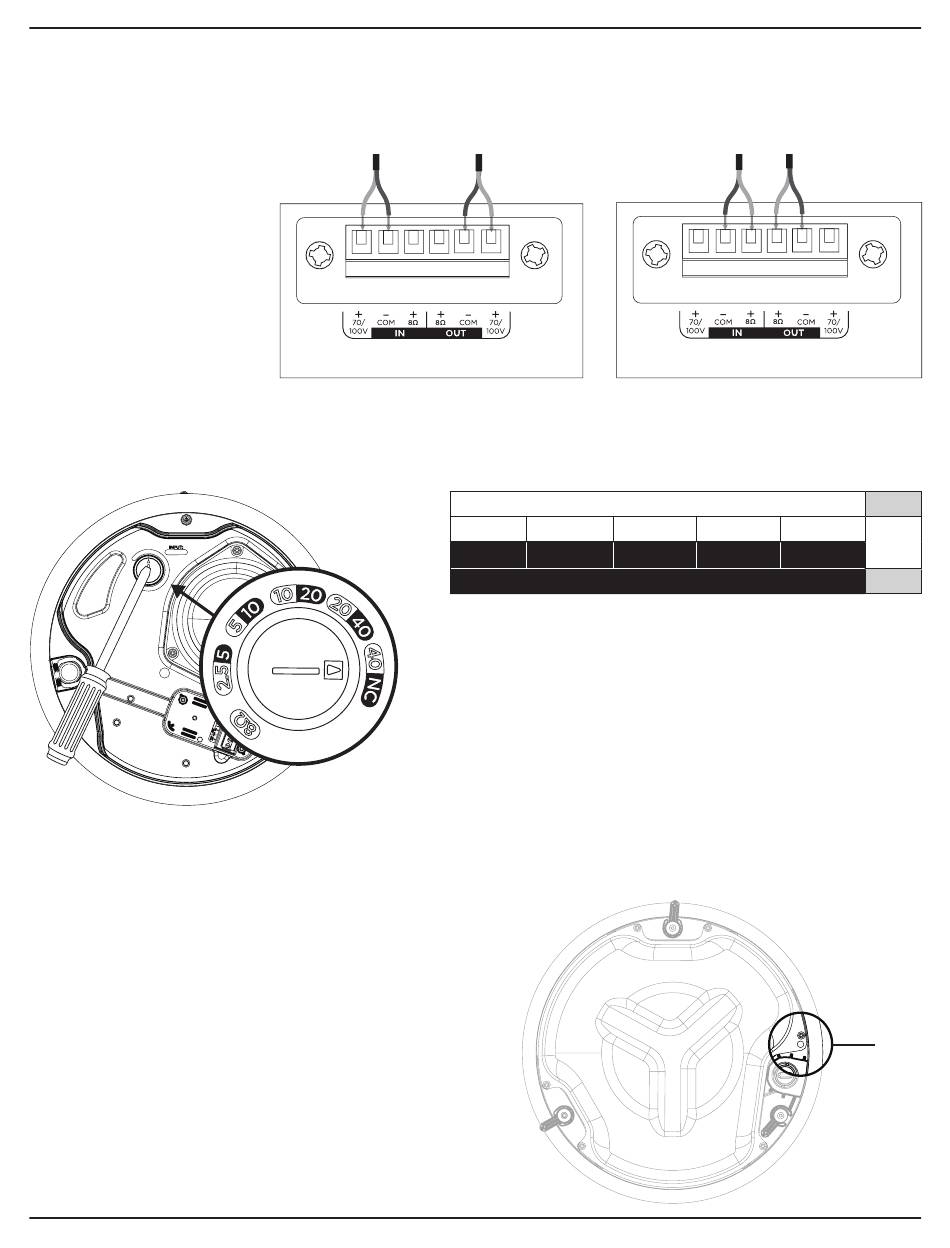

Schematy połączeń
Odsłonić sześć milimetrów (1/4 cala)
nieizolowanego przewodu, aby
podłączyć go do zacisków.
Uwaga! Okablowanie musi
być wykonane zgodnie z
następującymi normami:
(w Kanadzie) certyfikat CSA
C22.1 Canadian Electrical Code,
część I, Safety Standard for
Electrical Installations, punkt 32;
(w Stanach Zjednoczonych) norma
NFPA 70, National Electrical Code
oraz norma NFPA 72, National Fire
Alarm and Signaling Code.
Ustawienia głośnika
Przygotowanie do montażu
Korzystanie z linki zabezpieczającej
Niektóre regionalne przepisy budowlane wymagają
zastosowania dodatkowej metody zabezpieczania
głośników w celu zapewnienia dodatkowego
bezpieczeństwa. Pozycja, sposób i elementy montażu
muszą być zgodne z lokalnymi normami i przepisami
budowlanymi.
Firma Bose zaleca użycie (1) przewodu zabezpieczającego
lub (2) linki zabezpieczającej jako dodatkowego
mechanizmu zabezpieczającego. Punkty mocowania
osprzętu zabezpieczającego przedstawiono na schemacie
po prawej stronie.
Należy przestrzegać instrukcji producenta dotyczących
dodatkowego mechanizmu zabezpieczającego.
62 • Polski
70/100 V
2,5 W 5 W
5 W 10 W
* Ustawienia fabryczne
Ustawienie gwintownika transformatora
Ustaw gwintownik, obracając go za pomocą płaskiego wkrętaka.
PRO.BOSE.COM
8 Ω
70 V
10 W 20 W 40 W*
20 W 40 W NC**
100 V
** NC: brak połączenia (nie używać)
FreeSpace FS4CE • Podręcznik instalacji
) do
2
8Ώ
