Systemeinrichtung
Verkabeln des Lautsprechers
Kabeldurchmesser
Der FreeSpace FS4CE Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18 AWG (0,8 mm
bis 14 AWG (2,1 mm ) entwickelt.
2

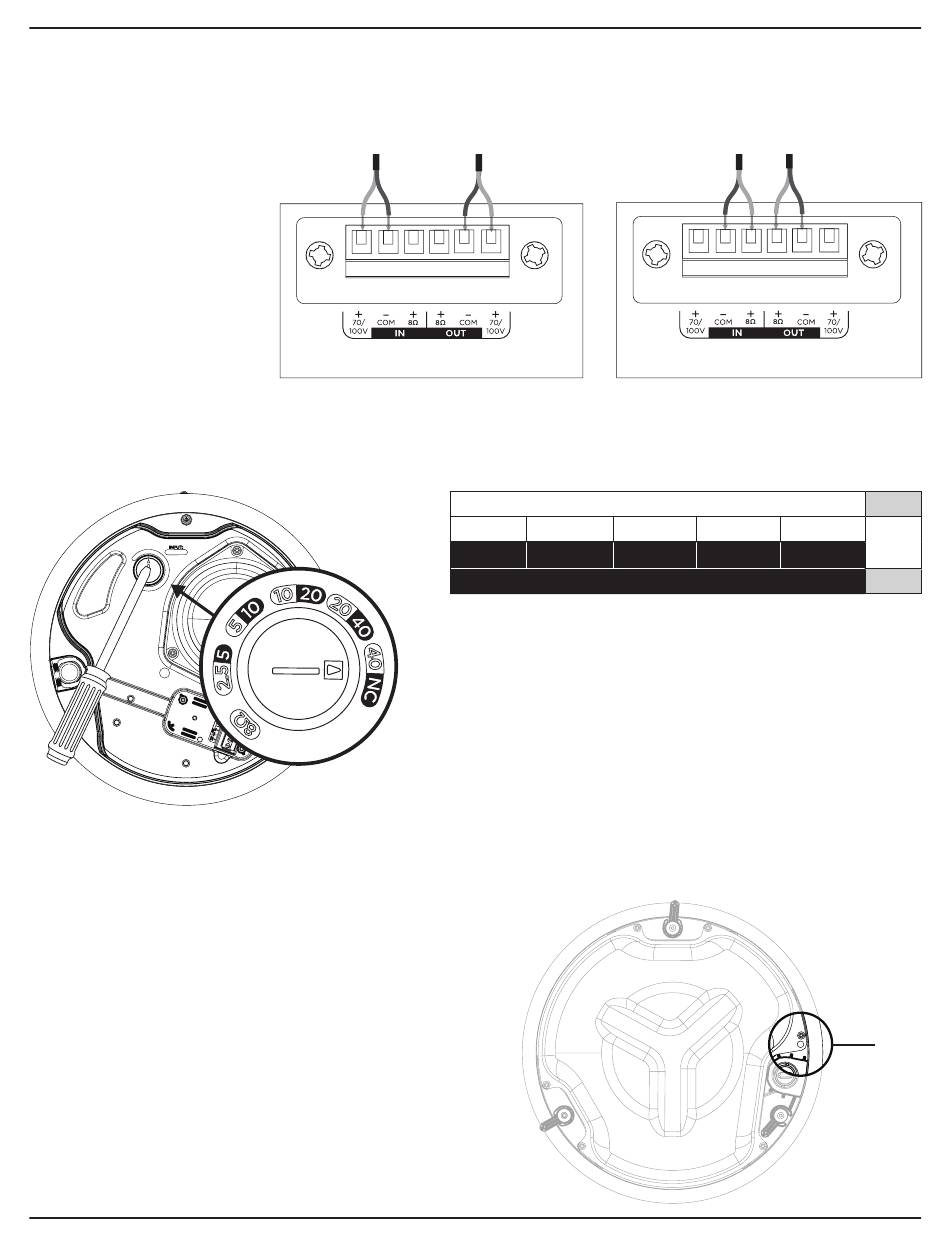

Anschlussdiagramme
Isolieren Sie einen Teil des
Drahtes (6 mm) für den
Anschluss an die Anschlüsse ab.
Hinweis: Die Verdrahtung muss
den folgenden Vorschriften
entsprechen:
In Kanada: CSA C22.1, Canadian
Electrical Code, Teil I, Safety
Standard for Electrical
Installations, Abschnitt 32
In den USA: National Electrical
Code, NFPA 70 und National
Fire Alarm and Signaling Code,
NFPA 72
Lautsprechereinstellungen
Vorbereitung der Montage
Verwendung eines Sicherungsseils
Einige Bauvorschriften schreiben als Sicherheitsvorkehrung
vor, den Lautsprecher an einer tragenden Konstruktion
zusätzlich abzusichern. Wählen Sie eine Montageposition
und -methode sowie Werkzeuge, die den örtlichen
Bauvorschriften entsprechen.
Bose empfiehlt die Verwendung (1) eines Sicherungsdrahtes
oder (2) eines Sicherungsseils zur zusätzlichen
Absicherung der Konstruktion. Befestigungspunkte für
Sicherheitsaufhängungen können Sie dem Diagramm auf
der rechten Seite entnehmen.
Befolgen Sie bei der Montage zusätzlicher
Sicherheitsmechanismen die Anweisungen des
Herstellers.
30 • Deutsch
70/100 V
2,5 W 5 W
5 W 10 W
* Werkseinstellung
Einstellen des Leistungsabgriffes am Übertrager
Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden
Sie dafür einen Schlitzschraubendreher.
PRO.BOSE.COM
8 Ω
70 V
10 W 20 W 40 W*
20 W 40 W KA**
100 V
** KA: Kein Anschluss (nicht verwenden)
FreeSpace FS4CE • Installationsanleitung
)
2
8 Ώ
