CAVI ELETTRICI - ELECTRIC CABLES - TIPO DE CABLES ELÉCTRICOS - CÂBLES ÉLECTRIQUES
Nella tabella seguente vengono descritti tipi di cavi necessari per il corretto utilizzo dell'impianto. I cavi utilizzati nell'installazione
devono essere conformi alla norma IEC 60335.
Alimentazione
Power supply line Alimentación
Cavo motore
Motor cable
Lampeggiante
Flashing light
Antenna radio
Radio antenna
Selettore
Selector
Foto Tx
Photo Tx
Foto Rx
Photo Rx

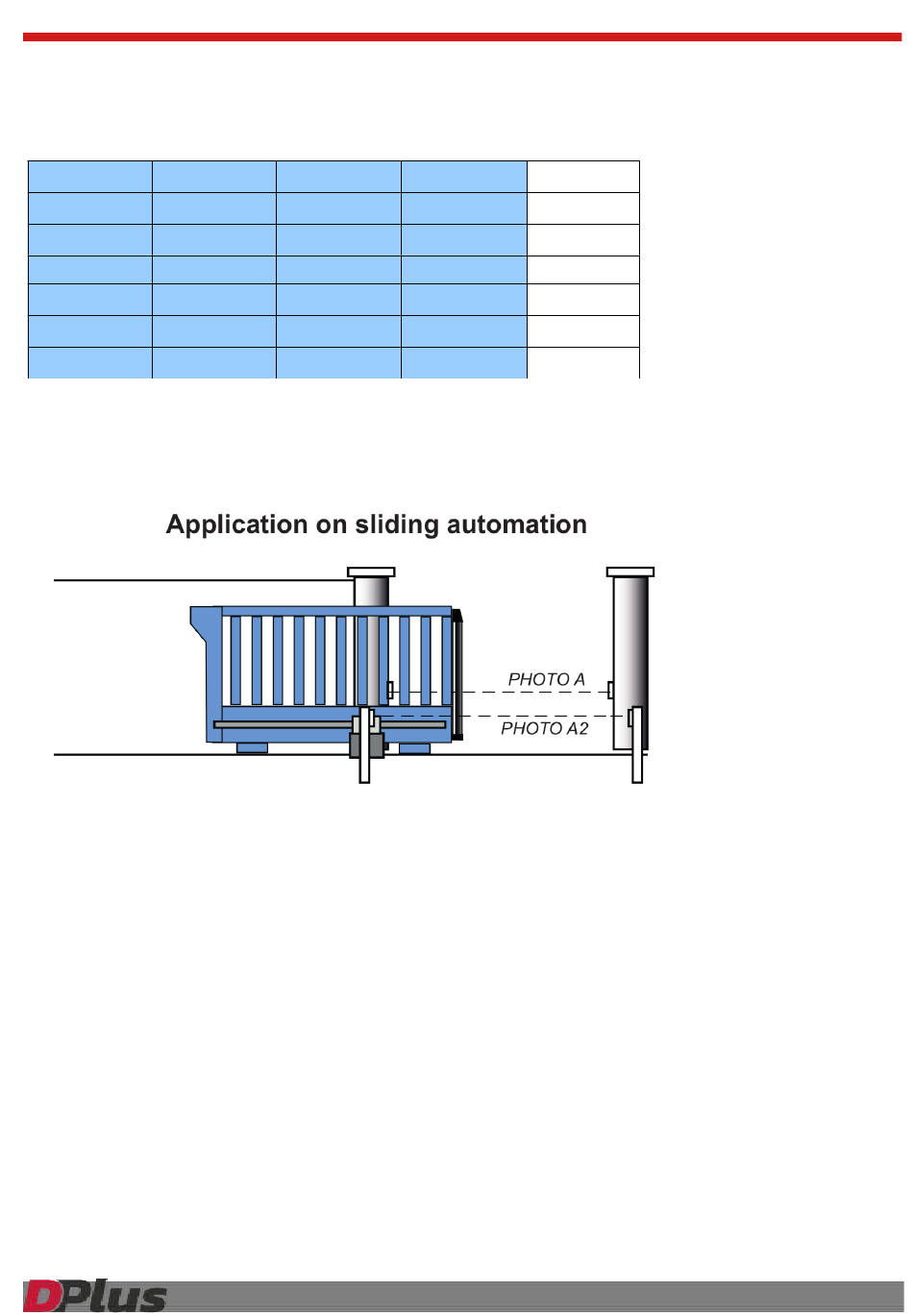

Le fotocellule prodotte da DPLUS dispongono del sistema di sincronismo che permette di eliminare il problema dell'interferenza
tra due coppie di fotocellule (per altri particolari vedere le istruzioni delle fotocellule). Nello schema la coppia di fotocellule "Foto A" in
apertura non ha effetto, mentre provoca una inversione totale durante la chiusura. La "Foto A2" è il collegamento in serie della "Foto A"
oppure un collegamento "Foto B" è la fotocellula che ha effetto sia in apertura che in chiusura.
Alimentation
Cable de motor
Câble moteur
Valiza
Clignotant
Antena de radio
Antenne radio
selector
Sélecteur
Foto Tx
Photo Tx
Foto Rx
Photo Rx
²
3x1,5 mm
²
4x2,5 mm
²
2x1 mm
RG58
²
3x0,5 mm
²
2x0,5 mm
²
3x0,5 mm
