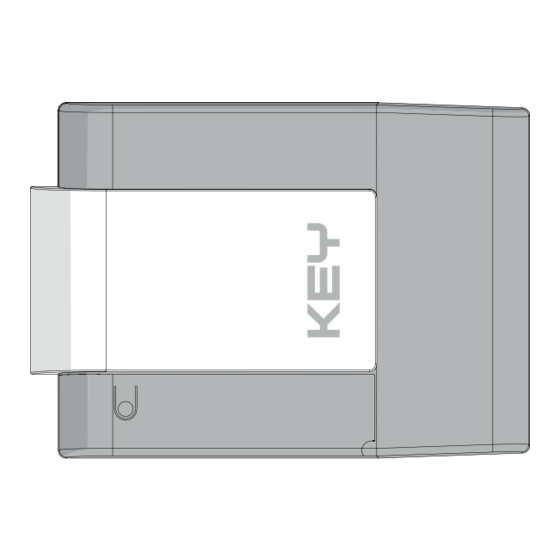

Instructions et avertissements pour l’installation et l’usage Instrucciones y advertencias para su instalación y uso Anleitungen und Hinweise zu Installation und Einsatz Instruções e advertências para a instalação e utilização HALO Garage door opener Motoriduttore per porte da garage Motoréducteur pour portes de garage...
Página 38
Lista de los cables necesarios pág. 41 Controles preliminares pág. 42 Instalación del producto pág. 42 Ensamblaje e instalación de Halo con guía de pág. 42 Ensamblaje de la guía en 3 partes pág. 43 Ensamblaje de la guía única pág. 43 Conexión del cuerpo del motor a las guías de...
Duran- stalación. te la instalación, evite que los líquidos puedan penetrar en el interior KEY AUTOMATION se reserva la facultad de modificar estas in- de los dispositivos; strucciones de ser necesario, esta versión o aquella superior se pueden encontrar en la web www.keyautomation.it...
16 m . Halo incorpora un encoder, una central de mando y un receptor de 4 canales. La guía está preensamblada con correa o La forma aplanada del cuerpo del motor también permite instalarlo cadena, en una sola pieza o 3 piezas.
LÍMITES DE USO LÍMITES DE USO Basculante Basculante Basculante Basculante Seccional Seccional desbordante no desbordante desbordante no desbordante 900HA7 con guía de 3 m 900HA10, 900HA10E, 900HA10L con guía de 3 m H máx. = 2,6 m H máx. = 3 m H máx.
4 - INSTALACIÓN DEL PRODUCTO 4.1 - Ensamblaje e instalación de Halo con guía de LED Antes de comenzar el ensamblaje, compruebe tener a disposición secuencia indicada (FIG. 23).
4.2 - Ensamblaje de la guía en 3 partes Ensamble la guía (FIG. 4) y tire de la correa o de la cadena (FIG. 7) 4.3 - Ensamblaje de la guía única Tire de la correa o de la cadena (FIG. 7) 4.4 - Conexión del cuerpo del motor a las guías de acero Siga las instrucciones del apartado 4.1 (FIGS.
Mando PASO A PASO contacto NA entre SBS y COM Mando Abrir/Stop/Cerrar/Stop o de acuerdo con la selección software STOP contacto NA entre STOP y COM. El contacto puede activarse en cualquier momento bloqueando inmediata- STOP mente el automatismo, inhabilitando cualquier función, inclusive el cierre automático Común entradas SBS, STOP LED ROJO de señalización para la programación de los parámetros de la central MENU...
CANCELACIÓN DE UN RADIOMANDO ETAPA DESCRIPCIÓN EJEMPLO Presione el pulsador RADIO hasta que se encienda el LED L2 (3 segundos aprox.) (>3s)-> Presione antes de 10 segundos un pulsador del radiomando que se desea cancelar hasta que se apague -> el LED L2 del receptor.
Suelte el pulsador MENU. El LED L1 emitirá destellos prolongados. Presione de nuevo el pulsador MENU en correspondencia del: 5.ᵒ destello para el motor HALO 700 6.ᵒ destello para el motor HALO 1000 Si el procedimiento se concluye correctamente, el LED L1 emitirá un destello prolongado, de lo contrario, emitirá destellos rápi- Repita el procedimiento desde el punto 4 antes descrito 4.13 - Modificación de un parámetro de la central...
En el modo normal, es decir cuando normalmente se activa la alimentación del sistema y el programador con pantalla está ABAJO conectado, pulse X hasta que se visualice Key Automation. De esta manera se podrán ver los siguientes mensajes de estado: INDICACIÓN LUZ INTERMITENTE Y EVENTO DESCRIPCIÓN...
5 - ENSAYO Y PUESTA EN SERVICIO DEL AUTOMATISMO El ensayo del sistema debe ser llevado a cabo por un técnico el cumplimiento de lo previsto por las normativas, especialmente calificado que debe realizar las pruebas requeridas por la normativa la Norma EN 12445 que indica los métodos de ensayos para los de referencia de acuerdo con los riesgos presentes, comprobando automatismos de puertas motorizadas.
