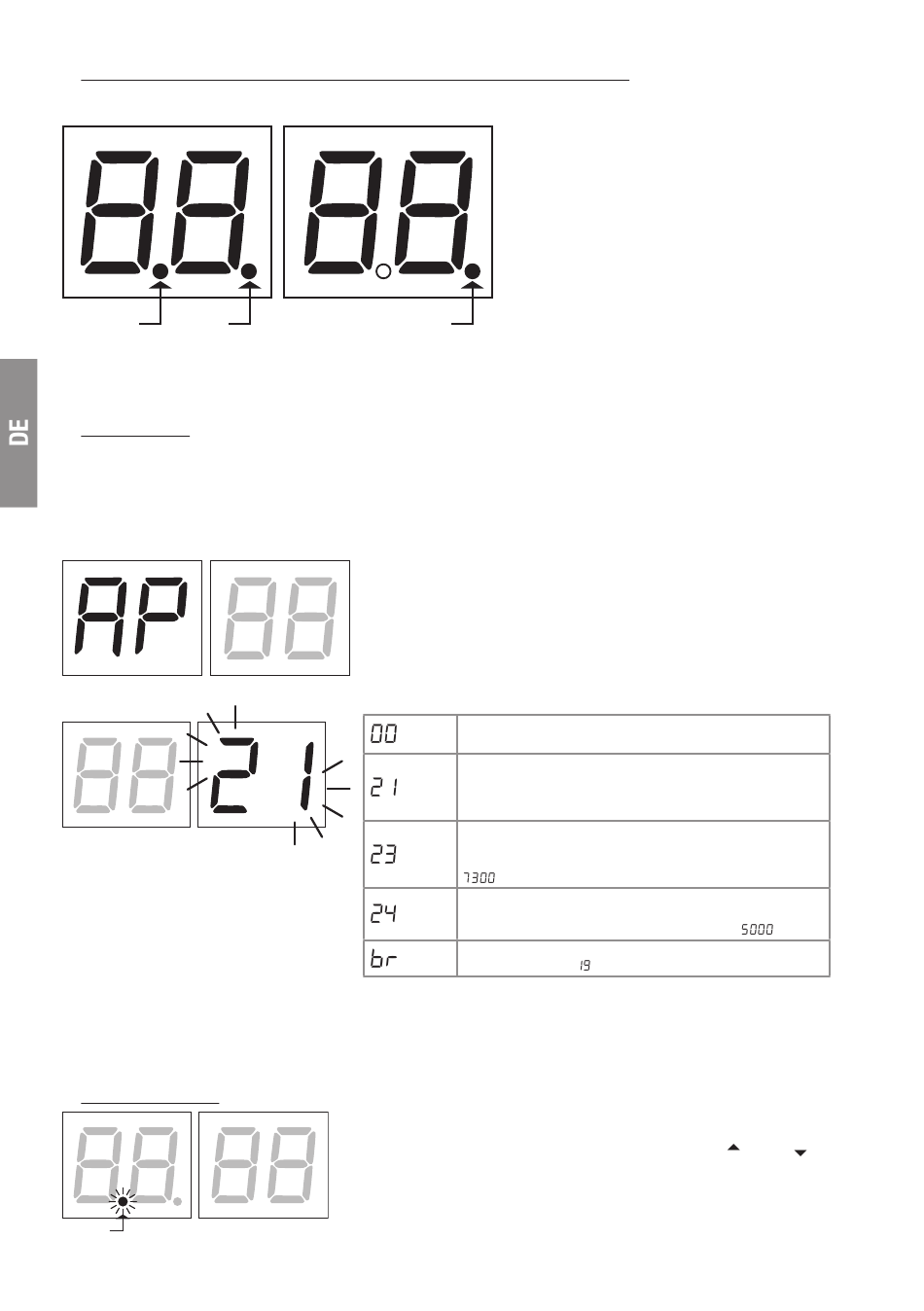

• Anzeige des Status von Befehlen und Sicherheitseinrichtungen
STATUS DER BEFEHLE
AP PED
PP
CH ORO
POWER C485
STOP/RELEASE) sind normalerweise eingeschaltet. Sollten sie ausgeschaltet sein bedeutet dies, dass sie im Alarmzustand
oder nicht angeschlossen sind. Wenn sie blinken bedeutet das, dass sie durch einen speziellen Parameter deaktiviert wurden
Das Ausschalten der "BREAK" -LED geht immer mit dem Ausschalten der "STOP" -LED einher.
• TEST-Modus
Der TEST-Modus ermöglicht die Sichtprüfung der Aktivierung der Befehle und Sicherheitseinrichtungen.
Der Modus wird aktiviert, indem man bei abgeschaltetem Antrieb die Taste TEST drückt. Wenn sich die Schranke bewegt,
bewirkt die Taste TEST einen STOPP. Der darauffolgende Druck aktiviert den TEST-Modus.
Die Blinkleuchte und die Kontrollleuchte Schranke geöffnet schalten sich eine Sekunde lang ein.
Das Display zeigt auf der linken Seite 5 s lang den Status der Befehle an (AP, CH, PP, PE, OR), allerdings NUR, wenn sie aktiv sind.
Wenn man beispielsweise den Befehl Öffnen aktiviert, erscheint am Display AP:
Beispiel: STOPP-Kontakt in Alarm.
ANMERKUNG: Wenn einer oder mehrere Kontakte geöffnet sind, öffnet und/oder schließt sich die Schranke nicht.
Wenn mehr als eine Sicherheitseinrichtung in Alarm ist, erscheint nach Beheben des Problems der ersten der Alarm der
zweiten und so weiter.
Um den Test-Modus zu unterbrechen, erneut die Taste TEST drücken.
Nach 10 s Inaktivität kehrt das Display zur Anzeige des Status von Befehlen und Sicherheitseinrichtungen zurück.
• Standby-Modus
POWER
92
STATUS DER SICHERHEITS-
EINRICHTUNGEN
FT
COS
BREAK
STOP/RELEASE
Das Display
Sicherheitseinrichtungen/Eingänge an. Die Zahl der Klemme der
Sicherheitseinrichtung in Alarm blinkt.
Keine Sicherheitseinrichtung in Alarm oder Schranke wartet auf
Befehl.
Stoppkontakt (N.C.) ist aktiv.
Überbrückung des Stoppkontakts
Entriegelungsvorrichtung geöffnet.
Inspektionsklappe an Schranke geöffnet.
COS Kontakt des Sicherheitsleiste ist geöffnet.
Überprüfen Sie die Verbindung.
Wenn das Sicherheitsleiste ist nicht anwesend, deaktivieren Sie
Lichtschranke FT (wird nur an der MASTER-Schranke angezeigt)
nicht angeschlossen or nicht funktionieren. Wenn das
Lichtschranke ist nicht anwesend, deaktivieren Sie
Trennschutzsystem aktiviert oder nicht angeschlossen oder falsch
angeschlossen (Par.
Der Modus wird nach 30 Minuten Inaktivität aktiviert. Die POWER-LED blinkt
langsam.
Um das Steuergerät wieder zu aktivieren, eine der Tasten UP , DOWN , +,
– drücken.
STATUS DER BEFEHLE:
Die Anzeigen der Befehle (Segmente AP = Öffnen, PP
= Schrittbetrieb, CH = Schließen, PED = Teilöffnung,
ORO = Uhr) sind normalerweise ausgeschaltet. Sie
schalten sich bei Erhalt eines Befehls ein (Beispiel:
Wenn ein Befehl zum Schrittbetrieb gegeben wird,
schaltet sich das Segment PP ein).
STATUS DER SICHERHEITSEINRICHTUNGEN:
Die Anzeigen der
(Segmente FT =
Sicherheitsleiste BREAK= Magnetsensor des
BreakAway ACS/BA/60-Systems oder der Punkt
zeigt auf der rechten
.
).
Sicherheitsvorrichtungen
Lichtschranke, COS =
Seite den Status der
.
