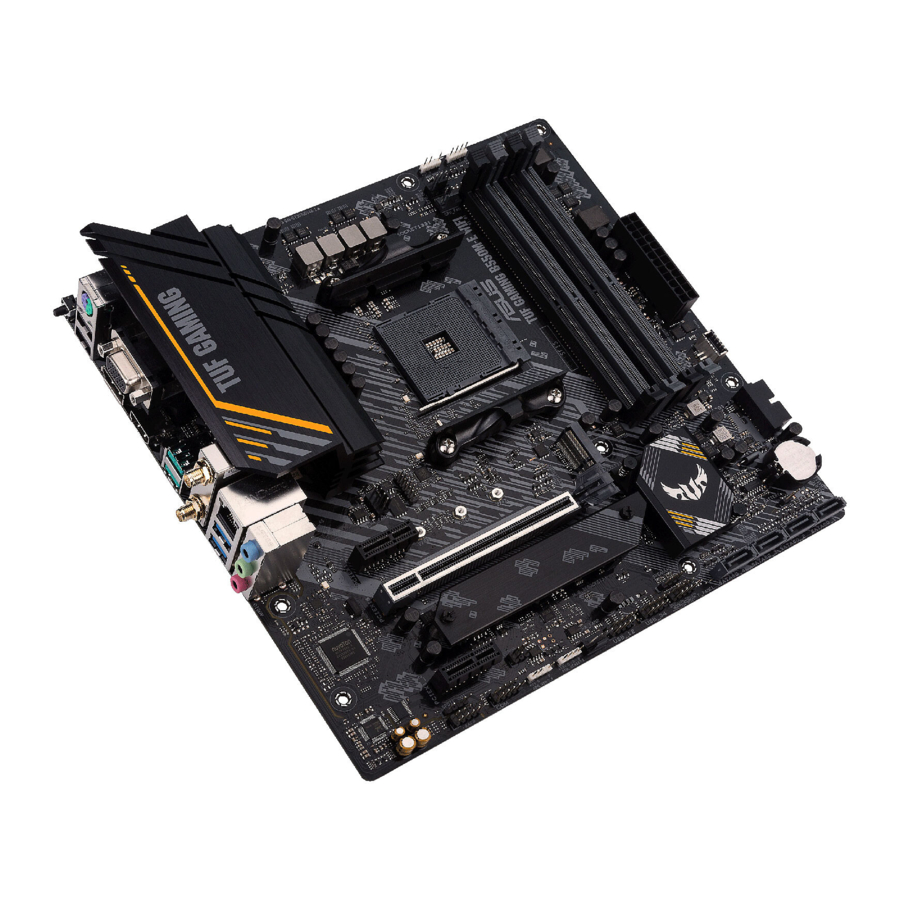

Manual de Asus TUF GAMING B550M-E WIFI

Acerca de esta guía

Esta guía del usuario contiene la información que necesita al instalar y configurar la placa base.

Cómo está organizada esta guía
Esta guía contiene las siguientes partes:

• Capítulo 1: Introducción del producto
  Este capítulo describe las características de la placa base y la nueva tecnología que admite. Incluye descripciones de los interruptores, los puentes y los conectores de la placa base.
• Capítulo 2: Compatibilidad con BIOS y RAID
  Este capítulo explica cómo arrancar en la BIOS, actualizar la BIOS mediante la utilidad EZ Flash y la compatibilidad con RAID.

Dónde encontrar más información
Consulte las siguientes fuentes para obtener información adicional y actualizaciones de productos y software.

1. Sitio web de ASUS
   El sitio web de ASUS proporciona información actualizada sobre los productos de hardware y software de ASUS. Consulte la información de contacto de ASUS.
2. Documentación opcional
   El paquete del producto puede incluir documentación opcional, como folletos de garantía, que su distribuidor puede haber añadido. Estos documentos no forman parte del paquete estándar.

Convenciones utilizadas en esta guía
Para asegurarse de que realiza ciertas tareas correctamente, tenga en cuenta los siguientes símbolos utilizados en este manual.

Información para evitar daños a los componentes y lesiones a sí mismo al intentar completar una tarea.

Instrucciones que DEBE seguir para completar una tarea.

NOTA: Consejos e información adicional para ayudarle a completar una tarea.

Contenido del paquete

Compruebe su paquete de placa base para los siguientes artículos.

Placa base	1 x Placa base TUF GAMING B550M-E WIFI
Cables	2 x Cables SATA 6Gb/s
Varios	1 x Antenas móviles Wi-Fi de doble banda ASUS 2x2 1 x Protector de E/S 1 x Paquete de goma M.2 1 x Paquete de tornillos SSD M.2 1 x Adhesivo TUF Gaming
DVD de aplicación	1 x DVD de soporte
Documentación	1 x Tarjeta de certificación TUF 1 x Manual del usuario

Si alguno de los artículos anteriores está dañado o falta, póngase en contacto con su distribuidor.

Resumen de las especificaciones del producto

CPU	Socket AMD AM4 para procesadores de escritorio AMD Ryzen serie 5000/serie 4000 G/serie 3000* *Consulte www.asus.com para ver la lista de CPU compatibles.
Chipset	Chipset AMD B550
Memoria	Procesadores de escritorio AMD Ryzen serie 5000/serie 3000 4 x DIMM, máx. 128GB, DDR4 4600(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 MHz, memoria sin búfer* Procesadores de escritorio AMD Ryzen serie 4000 G 4 x DIMM, máx. 128GB, DDR4 4800(OC)/4600(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4100(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 MHz, memoria sin búfer* Arquitectura de memoria de doble canal *La compatibilidad con la memoria ECC (modo ECC) varía según la CPU. * Consulte www.asus.com para ver las listas de proveedores cualificados (QVL) de memoria, y la compatibilidad con la frecuencia de la memoria depende de los tipos de CPU.
Gráficos	1 x DisplayPort 1.2 1 x D-Sub 1 x HDMI 2.1 (4K@60Hz) *Las especificaciones de los gráficos pueden variar entre los tipos de CPU.
Ranuras de expansión	Procesadores de escritorio AMD Ryzen serie 5000/serie 3000 1 x Ranura PCIe 4.0 x16 (admite el modo x16) Procesadores de escritorio AMD Ryzen serie 4000 G 1 x Ranura PCIe 3.0 x16 (admite el modo x16) Chipset AMD B550 2 x Ranuras PCIe 3.0 x1
Almacenamiento	Total compatible con 2 ranuras M.2 y 4 puertos SATA 6Gb/s Procesadores de escritorio AMD Ryzen serie 5000/serie 3000 Ranura M.2_1 (clave M), tipo 2242/2260/2280 (compatible con los modos PCIe 4.0 x4 y SATA) Procesadores de escritorio AMD Ryzen serie 4000 G Ranura M.2_1 (clave M), tipo 2242/2260/2280 (compatible con los modos PCIe 3.0 x4 y SATA) Chipset AMD B550 Ranura M.2_2 (clave M), tipo 2242/2260/2280 (compatible con los modos PCIe 3.0 x4 y SATA) 4 x Puertos SATA 6Gb/s Admite RAID 0, 1, 10
Ethernet	1 x Realtek 1Gb Ethernet
Inalámbrico y Bluetooth	Intel Wi-Fi 6 AX200 2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) compatible con 1024QAM/OFDMA/MU-MIMO Admite una velocidad de datos máxima de hasta 2,4 Gbps Admite doble banda de 2,4/5 GHz Admite ancho de banda de canal: HT20/HT40/HT80/HT160 Admite interfaz PCIe Bluetooth v5.1* * La función Bluetooth v5.1 estará lista en Windows 10 build 19041 o posterior.
USB	USB trasero (Total 6 puertos) 2 x Puertos USB 3.2 Gen 2 (2 x Tipo A) 2 x Puertos USB 3.2 Gen 1 (2 x Tipo A) 2 x Puertos USB 2.0 (2 x Tipo A) USB frontal (Total 7 puertos) 1 x Conector USB 3.2 Gen 1 (compatible con USB Type-C) 1 x Cabezal USB 3.2 Gen 1 compatible con 2 puertos USB 3.2 Gen 1 adicionales 2 x Cabezales USB 2.0 compatibles con 4 puertos USB 2.0 adicionales
Audio	Códec de audio de alta definición con sonido envolvente 7.1 Realtek ALC887/897* Compatible con: Detección de conector, transmisión múltiple, reasignación de conector del panel frontal Admite reproducción de hasta 24 bits/192 kHz Características de audio Blindaje de audio Condensadores de audio japoneses de primera calidad Capas de PCB de audio dedicadas *Se requiere un chasis con un módulo de audio HD en el panel frontal para admitir la salida de audio de sonido envolvente 7.1.
Puertos de E/S del panel trasero	2 x Puertos USB 3.2 Gen 2 (2 x Tipo A) 2 x Puertos USB 3.2 Gen 1 (2 x Tipo A) 2 x Puertos USB 2.0 (2 x Tipo A) 1 x DisplayPort 1 x Puerto D-Sub 1 x Puerto HDMI
Puertos de E/S del panel trasero	1 x Módulo Wi-Fi ASUS 1 x Puerto Ethernet Realtek 1Gb 3 x Conectores de audio 1 x Botón FlashBack de la BIOS 1 x Puerto combinado PS/2 para teclado/ratón
Conectores de E/S internos	Ventilador y refrigeración relacionados 1 x Cabezal de ventilador de CPU de 4 pines 1 x Cabezal de ventilador OPT de CPU de 4 pines 2 x Cabezales de ventilador de chasis de 4 pines Relacionado con la energía 1 x Conector de alimentación principal de 24 pines 1 x Conector de alimentación de +12 V de 8 pines Relacionado con el almacenamiento 2 x Ranuras M.2 (clave M) 4 x Puertos SATA 6Gb/s USB 1 x Conector USB 3.2 Gen 1 (compatible con USB Type-C) 1 x Cabezal USB 3.2 Gen 1 compatible con 2 puertos USB 3.2 Gen 1 adicionales 2 x Cabezales USB 2.0 compatibles con 4 puertos USB 2.0 adicionales Varios 2 x Cabezales Gen 2 direccionables AURA 2 x Cabezales AURA RGB 1 x Cabezal Clear CMOS 1 x Cabezal de puerto COM 1 x Cabezal de audio del panel frontal (AAFP) 1 x Cabezal de salida S/PDIF 1 x Cabezal de altavoz 1 x Cabezal SPI TPM (14-1 pines) 1 x Cabezal del panel del sistema de 10-1 pines
Características especiales	PROTECCIÓN ASUS TUF DIGI+ VRM Protección contra sobrecorriente DRAM mejorada Protectores ESD TUF LANGuard Protección contra sobretensión SafeSlot Core+ E/S trasera de acero inoxidable Diseño ASUS Q Q-DIMM Q-Slot Solución térmica ASUS Disipador térmico M.2 Diseño del disipador térmico VRM
Características especiales	ASUS EZ DIY Botón FlashBack de la BIOS LED FlashBack de la BIOS AURA Sync Cabezales AURA RGB Cabezales RGB Gen 2 direccionables
Características del software	Software exclusivo de ASUS Armoury Crate AURA Creator AURA Sync AI Suite 3 Utilidad de rendimiento y ahorro de energía TurboV EVO EPU DIGI+ VRM Fan Xpert 2+ EZ update TUF GAMING CPU-Z AI Charger ASUS Turbo LAN DAEMON Tools DTS Custom for GAMING Headsets MyASUS Software antivirus Norton (versión de prueba gratuita) WinRAR UEFI BIOS ASUS EZ DIY ASUS CrashFree BIOS 3 ASUS EZ Flash 3 ASUS UEFI BIOS EZ Mode
BIOS	ROM Flash de 256 Mb, UEFI AMI BIOS
Capacidad de gestión	WOL por PME, PXE
Sistema operativo	Windows 10 de 64 bits
Factor de forma	Factor de forma mATX 9,6 pulgadas x 9,6 pulgadas (24,4 cm x 24,4 cm)

• Las especificaciones están sujetas a cambios sin previo aviso. Consulte el sitio web de ASUS para obtener las últimas especificaciones.
• MyASUS ofrece una variedad de funciones de soporte, como ayudar a solucionar problemas, optimizar el rendimiento del producto, integrar el software de ASUS y la creación de unidades de recuperación. Escanee el código QR para obtener la guía de instalación y las preguntas frecuentes.

Introducción del producto

Antes de continuar

Tome nota de las siguientes precauciones antes de instalar componentes de la placa base o cambiar cualquier ajuste de la placa base.

• Desenchufe el cable de alimentación de la toma de pared antes de tocar cualquier componente.
• Antes de manipular componentes, utilice una pulsera antiestática o toque un objeto conectado a tierra de forma segura o un objeto metálico, como la carcasa de la fuente de alimentación, para evitar dañarlos debido a la electricidad estática.
• Antes de instalar o extraer cualquier componente, asegúrese de que la fuente de alimentación ATX esté apagada o de que el cable de alimentación esté desconectado de la fuente de alimentación. Si no lo hace, puede causar graves daños a la placa base, los periféricos o los componentes.

Descripción general del producto

Desenchufe el cable de alimentación antes de instalar o retirar la placa base. Si no lo hace, podría sufrir lesiones físicas y dañar los componentes de la placa base.

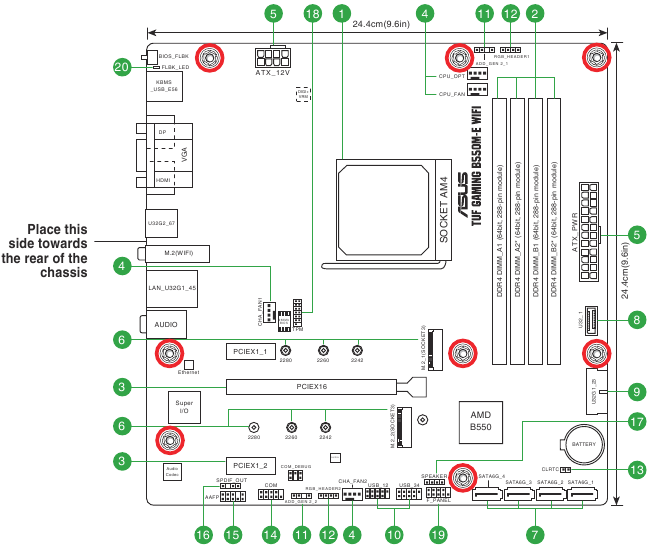

Contenido del diseño

1. Zócalo de la CPU
   La placa base viene con un zócalo AMD Socket AM4 diseñado para procesadores de escritorio AMD Ryzen serie 5000/ serie 4000 G/ serie 3000.
   Para obtener más detalles, consulte Unidad central de procesamiento (CPU).
2. Ranuras DIMM DDR4
   La placa base viene con ranuras Dual Inline Memory Modules (DIMM) diseñadas para módulos de memoria DDR4 (Double Data Rate 4).
   Para obtener más detalles, consulte Memoria del sistema.
3. Ranuras de expansión
   Esta placa base admite una tarjeta gráfica PCIe 4.0 / 3.0 x16 y dos tarjetas de red PCIe 3.0 x1, tarjetas SCSI y otras tarjetas que cumplen con la especificación PCI Express.

• Procesadores de escritorio AMD Ryzen serie 5000/ serie 3000:
  1 ranura PCIe 4.0 x16 (admite el modo x16)
• Procesadores de escritorio AMD Ryzen serie 4000 G:
  1 ranura PCIe 3.0 x16 (admite el modo x16)

4. Conectores del ventilador
   Los conectores del ventilador le permiten conectar ventiladores para enfriar el sistema.


Conector	Corriente máx.	Potencia máx.	Velocidad predeterminada	Control compartido
CPU_FAN	1A	12W	Q-Fan Controlled	A
CPU_OPT	1A	12W	Q-Fan Controlled	A
CHA_FAN1	1A	12W	Q-Fan Controlled	-
CHA_FAN2	1A	12W	Q-Fan Controlled	-

5. Conectores de alimentación
   Estos conectores de alimentación le permiten conectar la placa base a una fuente de alimentación. Los enchufes de la fuente de alimentación están diseñados para encajar en una sola orientación. Busque la orientación correcta y presione firmemente hasta que los enchufes de la fuente de alimentación estén completamente insertados.

Asegúrese de conectar el enchufe de alimentación de 8 pines.

• Para un sistema totalmente configurado, recomendamos que utilice una unidad de fuente de alimentación (PSU) que cumpla con la especificación ATX 12V 2.0 (o una versión posterior) y proporcione una potencia mínima de 350 W.
• Recomendamos que utilice una PSU con una potencia de salida superior cuando configure un sistema con dispositivos que consuman más energía. El sistema puede volverse inestable o no arrancar si la alimentación es inadecuada.
• Si no está seguro del requisito mínimo de fuente de alimentación para su sistema, le recomendamos que consulte los recursos en línea para la calculadora de vataje de la fuente de alimentación.

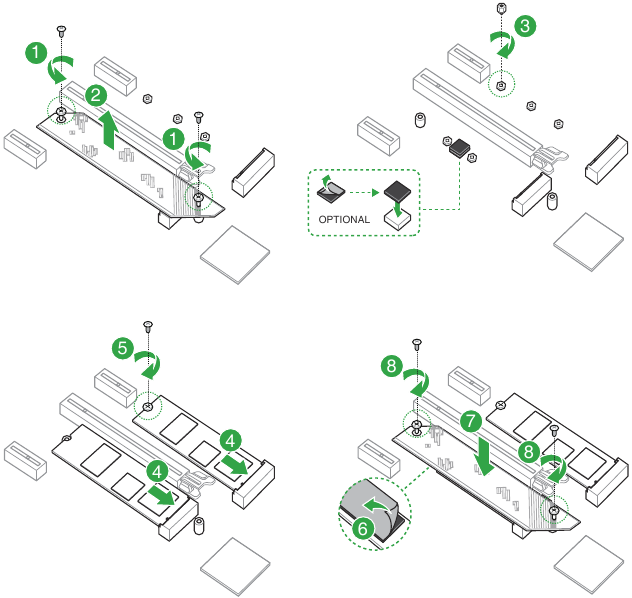

6. Ranuras M.2 (clave M)
   Las ranuras M.2 le permiten instalar dispositivos M.2, como módulos SSD M.2.

• Procesadores de escritorio AMD Ryzen serie 5000/ serie 3000:
  Ranura M.2_1 (clave M), tipo 2242/2260/2280 (admite los modos PCIe 4.0 x4 y SATA)
• Procesadores de escritorio AMD Ryzen serie 4000 G:
  Ranura M.2_1 (clave M), tipo 2242/2260/2280 (admite los modos PCIe 3.0 x4 y SATA)
• Chipset AMD B550:
  Ranura M.2_2 (clave M), tipo 2242/2260/2280 (admite los modos PCIe 3.0 x4 y SATA)

7. Puertos SATA de 6 Gb/s
   Los puertos SATA de 6 Gb/s le permiten conectar dispositivos SATA, como unidades de disco óptico y unidades de disco duro, a través de cables SATA.
8. Conector USB 3.2 Gen 1 (compatible con USB Type-C)
   El conector USB 3.2 Gen 1 le permite conectar un módulo USB 3.2 Gen 1 para un puerto USB 3.2 Gen 1 adicional. El conector USB 3.2 Gen 1 proporciona velocidades de transferencia de datos de hasta 5 Gb/s.
   El módulo USB 3.2 Gen 1 se compra por separado.
9. Conector USB 3.2 Gen 1
   El conector USB 3.2 Gen 1 le permite conectar un módulo USB 3.2 Gen 1 para puertos USB 3.2 Gen 1 adicionales. El conector USB 3.2 Gen 1 proporciona velocidades de transferencia de datos de hasta 5 Gb/s.
   El módulo USB 3.2 Gen 1 se compra por separado.

10. Conectores USB 2.0
    Los conectores USB 2.0 le permiten conectar módulos USB para puertos USB 2.0 adicionales. Los conectores USB 2.0 proporcionan velocidades de transferencia de datos de hasta 480 Mb/s.


NO conecte un cable 1394 a los conectores USB. ¡Si lo hace, dañará la placa base!

El módulo USB 2.0 se compra por separado.

11. Conectores AURA Addressable Gen 2
    Los conectores Addressable Gen 2 le permiten conectar tiras LED RGB WS2812B direccionables individualmente o tiras LED basadas en WS2812B. ADD_GEN 2


El conector Addressable Gen 2 admite tiras LED RGB direccionables WS2812B (5V/Data/Ground), con una potencia nominal máxima de 3A (5V), y los conectores direccionables de esta placa pueden manejar un máximo combinado de 500 LED.

Antes de instalar o retirar cualquier componente, asegúrese de que la fuente de alimentación esté apagada o de que el cable de alimentación esté desconectado de la fuente de alimentación. Si no lo hace, puede causar graves daños a la placa base, los periféricos o los componentes.

• La iluminación y el color reales variarán con la tira LED.
• Si la tira LED no se enciende, compruebe si la tira LED RGB direccionable está conectada en la orientación correcta y si el conector de 5 V está alineado con el conector de 5 V de la placa base.
• La tira LED RGB direccionable solo se encenderá cuando el sistema esté encendido.
• La tira LED RGB direccionable se compra por separado.

12. Conectores AURA RGB
    Los conectores RGB le permiten conectar una tira LED RGB.


El conector RGB admite una tira LED RGB multicolor 5050 (12V/G/R/B), con una potencia nominal máxima de 3A (12V), y no más de 3 m.

Antes de instalar o retirar cualquier componente, asegúrese de que la fuente de alimentación ATX esté apagada o de que el cable de alimentación esté desconectado de la fuente de alimentación. Si no lo hace, puede causar graves daños a la placa base, los periféricos o los componentes.

• La iluminación y el color reales variarán con la tira LED.
• Si la tira LED no se enciende, compruebe si el cable de extensión LED RGB y la tira LED RGB están conectados en la orientación correcta y si el conector de 12 V está alineado con el conector de 12 V de la placa base.
• La tira LED solo se encenderá cuando el sistema esté encendido.
• La tira LED se compra por separado.

13. Conector Clear CMOS
    Este conector le permite borrar los datos CMOS RTC RAM de la información de configuración del sistema, como la fecha, la hora y las contraseñas del sistema.


Para borrar la RTC RAM:

1. Apague el equipo y desenchufe el cable de alimentación.
2. Utilice un objeto metálico, como un destornillador, para cortocircuitar los dos pines.
3. Enchufe el cable de alimentación y encienda el equipo.
4. Mantenga pulsada la tecla <Del> durante el proceso de arranque y acceda a la configuración de la BIOS para volver a introducir los datos.

Si los pasos anteriores no ayudan, retire la batería integrada y cortocircuite los dos pines de nuevo para borrar los datos CMOS RTC RAM. Después de borrar la CMOS, vuelva a instalar la batería.

14. Conector de puerto COM
    Este conector es para un puerto serie (COM). Conecte el cable del módulo de puerto serie a este conector y, a continuación, instale el módulo en una abertura de ranura en la parte posterior del chasis del sistema.

15. Conector de audio del panel frontal
    Este conector es para un módulo de E/S de audio del panel frontal montado en el chasis que admite el estándar de audio HD. Conecte un extremo del cable del módulo de E/S de audio del panel frontal a este conector.


• Recomendamos que conecte un módulo de audio del panel frontal de alta definición a este conector para aprovechar la capacidad de audio de alta definición de la placa base.
• Si desea conectar un módulo de audio del panel frontal de alta definición a este conector, establezca el elemento Front Panel Type (Tipo de panel frontal) en la configuración de la BIOS de definición de pines en [HD Audio]. De forma predeterminada, este conector está configurado en [HD Audio].

16. Conector de salida S/PDIF
    Este conector es para un puerto Sony/Philips Digital Interface (S/PDIF) adicional. Conecte el cable del módulo de salida S/PDIF a este conector y, a continuación, instale el módulo en una abertura de ranura en la parte posterior del chasis del sistema.

17. Conector del altavoz
    El conector de 4 pines es para el altavoz de advertencia del sistema montado en el chasis. El altavoz le permite escuchar los pitidos y las advertencias del sistema.

18. Conector SPI TPM
    Este conector admite un sistema Trusted Platform Module (TPM) con una Serial Peripheral Interface (SPI), lo que le permite almacenar de forma segura claves, certificados digitales, contraseñas y datos. Un sistema TPM también ayuda a mejorar la seguridad de la red, protege las identidades digitales y garantiza la integridad de la plataforma.
    El módulo SPI_TPM se compra por separado.

19. Conector del panel del sistema de 10-1 pines
    Este conector admite varias funciones montadas en el chasis.

    • LED de alimentación del sistema (2 pines +PWR_LED-)
      Este conector de 2 pines es para el LED de alimentación del sistema. Conecte el cable LED de alimentación del chasis a este conector. El LED de alimentación del sistema se ilumina cuando enciende la alimentación del sistema y parpadea cuando el sistema está en modo de suspensión.
    • LED de actividad de la unidad de disco duro (2 pines +HDD_LED-)
      Este conector de 2 pines es para el LED de actividad del HDD. Conecte el cable LED de actividad del HDD a este conector. El LED del HDD se ilumina o parpadea cuando se leen o escriben datos en el HDD.
    • Botón de encendido/apagado suave (2 pines PWR_BTN)
      Este conector es para el botón de encendido del sistema.
    • Botón de reinicio (2 pines RESET)
      Este conector de 2 pines es para el botón de reinicio montado en el chasis para reiniciar el sistema sin apagar la alimentación del sistema.
20. BIOS FlashBack LED
    El LED FlashBack se ilumina o parpadea para indicar el estado de la BIOS FlashBack.

Escanee el código QR para obtener más información sobre la función BIOS FlashBack.

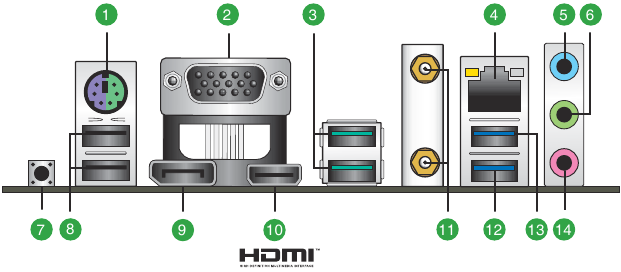

Conectores del panel trasero

1. Puerto combinado PS/2 para teclado/ratón. Este puerto es para un teclado o ratón PS/2.
2. Puerto del adaptador de gráficos de vídeo (VGA). Este puerto de 15 pines es para un monitor VGA u otros dispositivos compatibles con VGA.
3. Puertos USB 3.2 Gen 2 (hasta 10 Gbps) (azul verdoso, tipo A). Estos puertos de bus serie universal (USB) de 9 pines se conectan a dispositivos USB 3.2 Gen 2.
4. Puerto Ethernet. Este puerto permite la conexión Gigabit a una red de área local (LAN) a través de un concentrador de red. Consulte la siguiente tabla para ver las indicaciones LED del puerto Ethernet.


Indicaciones LED del puerto Ethernet
LED de actividad/enlace		LED de velocidad
Estado	Descripción	Estado	Descripción
OFF	Sin enlace	OFF	Conexión de 10 Mbps
ORANGE	Enlazado	ORANGE	Conexión de 100 Mbps
BLINKING	Actividad de datos	GREEN	Conexión de 1 Gbps

5. Puerto de entrada de línea (azul claro). Este puerto conecta la cinta, el reproductor de CD, DVD u otras fuentes de audio.
6. Puerto de salida de línea (lima). Este puerto conecta un auricular o un altavoz. En las configuraciones de 4 canales, 5.1 canales y 7.1 canales, la función de este puerto se convierte en Salida de altavoz frontal.
7. Botón BIOS FlashBack. BIOS FlashBack le permite actualizar fácilmente la BIOS sin entrar en la BIOS existente o en el sistema operativo.

Para utilizar BIOS FlashBack:

1. Inserte un dispositivo de almacenamiento USB en el puerto BIOS FlashBack.
2. Visite https://www.asus.com/support/ y descargue la última versión de la BIOS para esta placa base.
3. Cambie manualmente el nombre del archivo a TB550MEW.CAP, o inicie la aplicación BIOSRenamer.exe para cambiar automáticamente el nombre del archivo y, a continuación, cópielo en su dispositivo de almacenamiento USB. La aplicación BIOSRenamer.exe se comprime junto con el archivo de la BIOS cuando se descarga un archivo de la BIOS para una placa base compatible con BIOS FlashBack.
4. Apague el ordenador.
5. Pulse el botón BIOS FlashBack durante tres (3) segundos hasta que el LED de BIOS FlashBack parpadee tres veces, lo que indica que la función BIOS FlashBack está activada.
6. Espere hasta que la luz se apague, lo que indica que el proceso de actualización de la BIOS se ha completado.

8. Puertos USB 2.0. Estos puertos de bus serie universal (USB) de 4 pines son para dispositivos USB 2.0.
9. DisplayPort. Este puerto es para un dispositivo compatible con DisplayPort.
10. Puerto HDMI. Este puerto es para un conector de interfaz multimedia de alta definición (HDMI) y es compatible con HDCP, lo que permite la reproducción de HD DVD, Blu-ray y otros contenidos protegidos.
11. Puertos Wi-Fi. Conecte los conectores de antena Wi-Fi ASUS incluidos a estos puertos.
12. Puertos USB 3.2 Gen 1 (hasta 5 Gbps). Estos puertos de bus serie universal (USB) de 9 pines se conectan a dispositivos USB 3.2 Gen 1.
13. Puerto USB 3.2 Gen 1 (hasta 5 Gbps) con función BIOS FlashBack. Inserte un dispositivo de almacenamiento USB en este puerto de bus serie universal (USB) de 9 pines para ejecutar BIOS FlashBack.
14. Puerto de micrófono (rosa). Este puerto conecta un micrófono.
    Consulte la tabla de configuración de audio para conocer la función de los puertos de audio en la configuración de 2, 4, 5.1 o 7.1 canales.

Configuración de audio de 2, 4, 5.1 o 7.1 canales
Puerto	Auriculares de 2 canales	4 canales	5.1 canales	7.1 canales
Azul claro (Panel trasero)	Entrada de línea	Salida de altavoz trasero	Salida de altavoz trasero	Salida de altavoz trasero
Lima (Panel trasero)	Salida de línea	Salida de altavoz frontal	Salida de altavoz frontal	Salida de altavoz frontal
Rosa (Panel trasero)	Entrada de micrófono	Entrada de micrófono	Bajos/Centro	Bajos/Centro
Lima (Panel frontal)	—	—	—	Salida de altavoz lateral* / Auriculares
Rosa (Panel frontal)	—	—	—	Entrada de micrófono* / Salida de altavoz lateral

* La transmisión múltiple está desactivada por defecto, y la clavija Lima (panel frontal) puede utilizarse como Salida de altavoz lateral. Si la transmisión múltiple está activada, la clavija Lima (panel frontal) admitirá auriculares, y la clavija Rosa (panel frontal) admitirá Salida de altavoz lateral.

Para configurar una salida de audio de 7.1 canales:
Utilice un chasis con módulo de audio HD en el panel frontal para admitir una salida de audio de 7.1 canales.

Unidad Central de Procesamiento

Esta placa base viene con un zócalo AMD AM4 diseñado para procesadores de escritorio AMD Ryzen Serie 5000/ Serie 4000 G/ Serie 3000.

Desconecte todos los cables de alimentación antes de instalar la CPU.

El zócalo AM4 tiene un diseño de pines diferente. Asegúrese de utilizar una CPU diseñada para el zócalo AM4. La CPU encaja en una sola orientación correcta. NO fuerce la CPU en el zócalo para evitar doblar los conectores del zócalo y dañar la CPU.

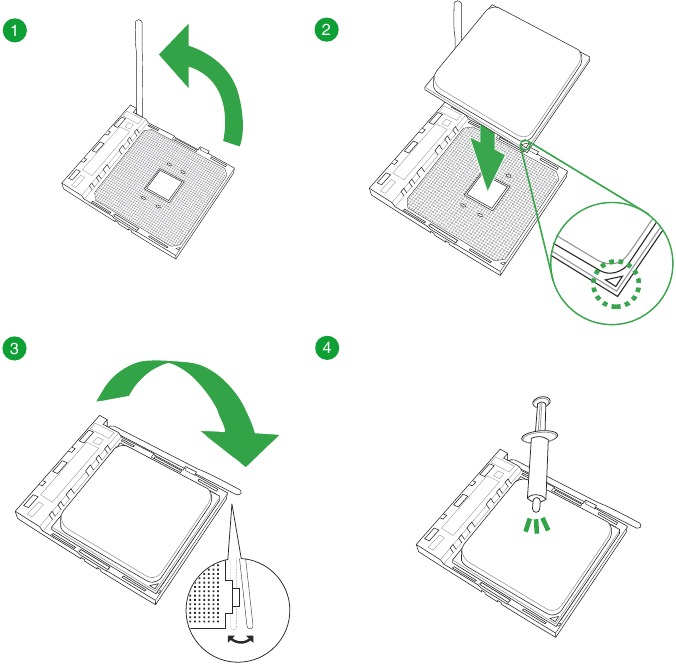

Instalación de la CPU

Aplique el material de interfaz térmica al disipador térmico de la CPU y a la CPU antes de instalar el disipador térmico y el ventilador si es necesario.

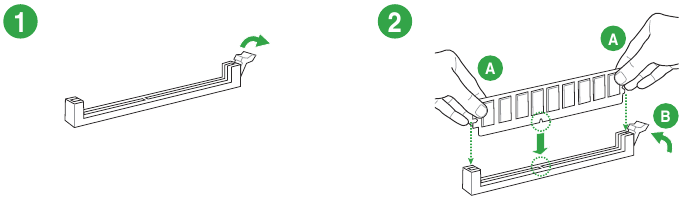

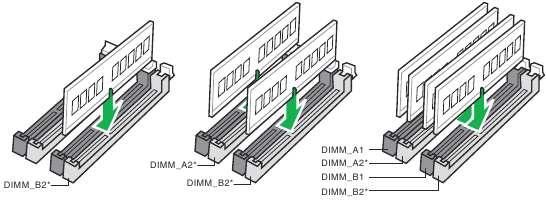

Memoria del sistema

Esta placa base viene con cuatro zócalos de módulo de memoria dual en línea (DIMM) de doble velocidad de datos 4 (DDR4). La figura ilustra la ubicación de los zócalos DDR4 DIMM:

Canal	Zócalos
Canal A	DIMM_A1 & DIMM_A2*
Canal B	DIMM_B1 & DIMM_B2*

• Puede instalar tamaños de memoria variables en el Canal A y el Canal B. El sistema asigna el tamaño total del canal de menor tamaño para la configuración de doble canal. Cualquier exceso de memoria del canal de mayor tamaño se asigna entonces para el funcionamiento de un solo canal.
• Instale siempre módulos DIMM con la misma latencia CAS. Para una compatibilidad óptima, recomendamos que instale módulos de memoria de la misma versión o código de fecha (D/C) del mismo proveedor. Consulte con el distribuidor para obtener los módulos de memoria correctos.
• Un módulo de memoria DDR4 está muescado de forma diferente a un módulo DDR, DDR2 o DDR3. NO instale un módulo de memoria DDR, DDR2 o DDR3 en la ranura DDR4.

• La frecuencia de funcionamiento de la memoria por defecto depende de su Serial Presence Detect (SPD), que es la forma estándar de acceder a la información desde un módulo de memoria. En el estado por defecto, algunos módulos de memoria para el overclocking pueden funcionar a una frecuencia inferior al valor marcado por el proveedor.
• Para la estabilidad del sistema, utilice un sistema de refrigeración de la memoria más eficiente para soportar una carga completa de la memoria.
• Consulte www.asus.com para las listas de proveedores cualificados (QVL) de memoria, y la compatibilidad de la frecuencia de la memoria depende de los tipos de CPU.

Configuraciones de memoria recomendadas

Instalación de un DIMM

Para extraer un DIMM

Instalación de M2

• Asegúrese de instalar la almohadilla de goma M.2 incluida antes de instalar su dispositivo de almacenamiento M.2 de una sola cara.
• NO instale las almohadillas de goma M.2 incluidas cuando instale un dispositivo de almacenamiento M.2 de doble cara. La almohadilla de goma instalada por defecto es compatible con los dispositivos de almacenamiento M.2 de doble cara.
• Los diagramas de esta sección son sólo de referencia.
• Los dispositivos de almacenamiento M.2 se compran por separado.

BIOS y compatibilidad con RAID 2

Conocimiento de la BIOS

La nueva ASUS UEFI BIOS es una interfaz extensible unificada que cumple con la arquitectura UEFI, ofreciendo una interfaz fácil de usar que va más allá de los controles tradicionales de la BIOS solo con teclado para permitir una entrada de ratón más flexible y cómoda. Puede navegar fácilmente por la nueva UEFI BIOS con la misma fluidez que su sistema operativo. El término "BIOS" en este manual de usuario se refiere a "UEFI BIOS" a menos que se especifique lo contrario.

La BIOS (Sistema Básico de Entrada/Salida) almacena la configuración del hardware del sistema, como la configuración del dispositivo de almacenamiento, la configuración de overclocking, la administración avanzada de energía y la configuración del dispositivo de arranque que son necesarios para el inicio del sistema en la CMOS de la placa base. En circunstancias normales, la configuración predeterminada de la BIOS se aplica a la mayoría de las condiciones para garantizar un rendimiento óptimo. NO cambie la configuración predeterminada de la BIOS excepto en las siguientes circunstancias:

• Aparece un mensaje de error en la pantalla durante el arranque del sistema y le pide que ejecute la configuración de la BIOS.
• Ha instalado un nuevo componente del sistema que requiere más configuración o actualización de la BIOS.

Una configuración inadecuada de la BIOS puede provocar inestabilidad o fallos en el arranque. Recomendamos encarecidamente que cambie la configuración de la BIOS solo con la ayuda de personal de servicio capacitado.

La configuración y las opciones de la BIOS pueden variar debido a las diferentes versiones de la BIOS. Consulte la última versión de la BIOS para ver la configuración y las opciones.

Para obtener más información sobre las configuraciones de la BIOS, consulte https://www.asus.com/support, o descargue el manual de la BIOS escaneando el código QR.

Programa de configuración de la BIOS

Utilice la configuración de la BIOS para actualizar la BIOS o configurar sus parámetros. Las pantallas de la BIOS incluyen teclas de navegación y una breve ayuda en pantalla para guiarle en el uso del programa de configuración de la BIOS.

Entrar en la BIOS al inicio
Para entrar en la configuración de la BIOS al inicio, pulse <Delete> o <F2> durante la autoprueba de encendido (POST). Si no pulsa <Delete> o <F2>, la POST continúa con sus rutinas.

Entrar en la configuración de la BIOS después de la POST
Para entrar en la configuración de la BIOS después de la POST:

• Pulse <Ctrl>+<Alt>+<Delete> simultáneamente.
• Pulse el botón de reinicio en el chasis del sistema.
• Pulse el botón de encendido para apagar el sistema y volver a encenderlo. Haga esta opción solo si no ha podido entrar en la configuración de la BIOS utilizando las dos primeras opciones.

Después de realizar cualquiera de las tres opciones, pulse la tecla <Delete> para entrar en la BIOS.

• Asegúrese de que un ratón USB esté conectado a su placa base si desea utilizar el ratón para controlar el programa de configuración de la BIOS.
• Si el sistema se vuelve inestable después de cambiar cualquier configuración de la BIOS, cargue la configuración predeterminada para garantizar la compatibilidad y la estabilidad del sistema. Seleccione el elemento Load Optimized Defaults (Cargar valores predeterminados optimizados) en el menú Exit (Salir) o pulse la tecla de acceso rápido <F5>.
• Si el sistema no arranca después de cambiar cualquier configuración de la BIOS, intente borrar la CMOS y restablecer la placa base al valor predeterminado.
• El programa de configuración de la BIOS no es compatible con dispositivos Bluetooth.

Pantalla del menú de la BIOS
El programa de configuración de la BIOS se puede utilizar en dos modos: EZ Mode y Advanced Mode. Puede cambiar de modo desde Setup Mode en el menú Boot o pulsando la tecla de acceso rápido <F7>.

ASUS EZ Flash 3

La función ASUS EZ Flash 3 le permite actualizar la BIOS sin utilizar una utilidad basada en el sistema operativo.

Asegúrese de cargar la configuración predeterminada de la BIOS para garantizar la compatibilidad y la estabilidad del sistema. Seleccione el elemento Load Optimized Defaults (Cargar valores predeterminados optimizados) en el menú Exit (Salir) o pulse la tecla de acceso rápido <F5>.

Para actualizar la BIOS:

• Esta función solo es compatible con dispositivos como un disco flash USB con formato FAT 32/16 y una sola partición.
• ¡NO apague ni reinicie el sistema mientras actualiza la BIOS para evitar fallos en el arranque del sistema!

1. Inserte el disco flash USB que contiene el último archivo de la BIOS en el puerto USB.
2. Entre en el modo avanzado del programa de configuración de la BIOS. Vaya al menú Tool (Herramienta) para seleccionar ASUS EZ Flash 3 Utility (Utilidad ASUS EZ Flash 3) y pulse <Enter>.
3. Pulse las teclas de flecha izquierda/derecha para cambiar al campo Drive (Unidad).
4. Pulse las teclas de flecha arriba/abajo para buscar el disco flash USB que contiene la última BIOS y, a continuación, pulse <Enter>.
5. Pulse las teclas de flecha izquierda/derecha para cambiar al campo Folder (Carpeta).
6. Pulse las teclas de flecha arriba/abajo para buscar el archivo de la BIOS y, a continuación, pulse <Enter> para realizar el proceso de actualización de la BIOS. Reinicie el sistema cuando finalice el proceso de actualización.

ASUS CrashFree BIOS 3

La utilidad ASUS CrashFree BIOS 3 es una herramienta de recuperación automática que le permite restaurar el archivo de la BIOS cuando falla o se corrompe durante el proceso de actualización. Puede restaurar un archivo de la BIOS dañado utilizando una unidad flash USB que contenga el archivo de la BIOS.

Recuperación de la BIOS

1. Descargue la última versión de la BIOS para esta placa base desde https://www.asus.com/support/.
2. Cambie el nombre del archivo de la BIOS a ASUS.CAP o TB550MEW.CAP y copie el archivo de la BIOS renombrado en una unidad flash USB.
3. Encienda el sistema.
4. Inserte la unidad flash USB que contiene el archivo de la BIOS en un puerto USB.
5. La utilidad comprueba automáticamente los dispositivos en busca del archivo de la BIOS. Cuando se encuentra, la utilidad lee el archivo de la BIOS y entra en ASUS EZ Flash 3 automáticamente.
6. El sistema requiere que entre en la configuración de la BIOS para recuperar la configuración de la BIOS. Para garantizar la compatibilidad y la estabilidad del sistema, le recomendamos que pulse <F5> para cargar los valores predeterminados de la BIOS.

¡NO apague ni reinicie el sistema mientras actualiza la BIOS! ¡Si lo hace, puede provocar fallos en el arranque del sistema!

Configuraciones RAID

La placa base viene con la utilidad de configuración RaidXpert2 que soporta la configuración RAID 0, RAID 1 y RAID 10.

Para obtener más información sobre la configuración de sus conjuntos RAID, consulte la Guía de configuración RAID que puede encontrar en https://www.asus.com/support, o escaneando el código QR.

Definiciones de RAID
RAID 0 (seccionamiento de datos) optimiza dos unidades de disco duro idénticas para leer y escribir datos en paralelo, en pilas entrelazadas. Dos discos duros realizan el mismo trabajo que una sola unidad, pero a una velocidad de transferencia de datos sostenida, el doble que la de un solo disco, lo que mejora el acceso y el almacenamiento de datos. Para esta configuración se requiere el uso de dos discos duros idénticos nuevos.
RAID 1 (espejo de datos) copia y mantiene una imagen idéntica de los datos de una unidad a una segunda unidad. Si una unidad falla, el software de gestión de la matriz de discos dirige todas las aplicaciones a la unidad superviviente, ya que contiene una copia completa de los datos de la otra unidad. Esta configuración RAID proporciona protección de datos y aumenta la tolerancia a fallos de todo el sistema. Utilice dos unidades nuevas o utilice una unidad existente y una unidad nueva para esta configuración. La nueva unidad debe ser del mismo tamaño o mayor que la unidad existente.
RAID 10 es la combinación de seccionamiento y espejo de datos sin que la paridad (datos de redundancia) tenga que ser calculada y escrita. Con la configuración RAID 10 se obtienen todas las ventajas de las configuraciones RAID 0 y RAID 1. Utilice cuatro discos duros nuevos o utilice un disco existente y tres discos nuevos para esta configuración.

Información de seguridad

Seguridad eléctrica

•
  Para evitar el riesgo de descarga eléctrica, desconecte el cable de alimentación de la toma de corriente antes de trasladar el sistema.
• Cuando añada o quite dispositivos al sistema, asegúrese de que los cables de alimentación de los dispositivos estén desenchufados antes de conectar los cables de señal. Si es posible, desconecte todos los cables de alimentación del sistema existente antes de añadir un dispositivo.
• Antes de conectar o quitar los cables de señal de la placa base, asegúrese de que todos los cables de alimentación estén desenchufados.
• Busque asistencia profesional antes de utilizar un adaptador o un cable de extensión. Estos dispositivos podrían interrumpir el circuito de puesta a tierra.
• Asegúrese de que su fuente de alimentación está ajustada a la tensión correcta en su zona. Si no está seguro de la tensión de la toma de corriente que está utilizando, póngase en contacto con su compañía eléctrica local.
• Si la fuente de alimentación está rota, no intente arreglarla usted mismo. Póngase en contacto con un técnico de servicio cualificado o con su distribuidor.

Seguridad de funcionamiento

• Antes de instalar la placa base y añadir componentes, lea atentamente todos los manuales que venían con el paquete.
• Antes de utilizar el producto, asegúrese de que todos los cables están conectados correctamente y de que los cables de alimentación no están dañados. Si detecta algún daño, póngase en contacto con su distribuidor inmediatamente.
• Para evitar cortocircuitos, mantenga los clips, tornillos y grapas alejados de los conectores, ranuras, zócalos y circuitos.
• Evite el polvo, la humedad y las temperaturas extremas. No coloque el producto en ninguna zona donde pueda estar expuesto a la humedad.
• Coloque el producto sobre una superficie estable.
• Si tiene problemas técnicos con el producto, póngase en contacto con un técnico de servicio cualificado o con su distribuidor.
• Su placa base solo debe utilizarse en entornos con temperaturas ambiente entre 0°C y 40°C.

Referencias

• ASUS Global
• Official Support | ASUS Global
• Official Support | ASUS Global

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Asus TUF GAMING B550M-E WIFI

Idiomas disponibles
