Manual de Asus B760M-AYW WIFI

Acerca de esta guía

Esta guía del usuario contiene la información necesaria para instalar y configurar la placa base.

Dónde encontrar más información
Consulte las siguientes fuentes para obtener información adicional y actualizaciones de productos y software.

1. Sitio web de ASUS
   El sitio web de ASUS (www.asus.com) proporciona información actualizada sobre productos de hardware y software de ASUS.
2. Documentación opcional
   El paquete del producto puede incluir documentación opcional, como folletos de garantía, que pueden haber sido añadidos por su distribuidor. Estos documentos no forman parte del paquete estándar.
3. MyASUS
   MyASUS ofrece una variedad de funciones de soporte, tales como ayudar a solucionar problemas, optimizar el rendimiento del producto, integrar el software de ASUS y crear una unidad de recuperación. Visite https://www.asus.com/support para obtener la guía de instalación y las preguntas frecuentes.
   MyASUS solo está disponible en modelos seleccionados, consulte el resumen de especificaciones de su placa base para ver si su placa base es compatible con MyASUS.

4. Preguntas frecuentes sobre controladores y utilidades
   Visite https://www.asus.com/support para obtener más información sobre cómo descargar e instalar controladores y utilidades para su placa base.


Convenciones utilizadas en esta guía
Para asegurarse de que realiza ciertas tareas correctamente, tenga en cuenta los siguientes símbolos utilizados en esta guía del usuario.

Información para evitar daños a los componentes y lesiones a sí mismo al intentar completar una tarea.

Instrucciones que DEBE seguir para completar una tarea.
NOTA: Consejos e información adicional para ayudarle a completar una tarea.

Contenido del paquete

Compruebe que el paquete de la placa base contiene los siguientes elementos.

• Si alguno de los elementos anteriores está dañado o falta, póngase en contacto con su distribuidor.
• Los elementos que no aparecen en la lista de contenido del paquete anterior se compran por separado y no vienen incluidos con el paquete de la placa base.

Resumen de especificaciones de B760M-AYW WIFI

Las especificaciones están sujetas a cambios sin previo aviso. Consulte el sitio web de ASUS para obtener las especificaciones más recientes.

Introducción del producto

Antes de continuar

Tome nota de las siguientes precauciones antes de instalar componentes de la placa base o de cambiar cualquier configuración de la placa base.

• Desenchufe el cable de alimentación de la toma de corriente antes de tocar cualquier componente.
• Antes de manipular componentes, utilice una muñequera antiestática o toque un objeto conectado a tierra de forma segura o un objeto metálico, como la carcasa de la fuente de alimentación, para evitar dañarlos debido a la electricidad estática.
• Sujete los componentes por los bordes para evitar tocar los circuitos integrados que contienen.
• Siempre que desinstale algún componente, colóquelo sobre una almohadilla antiestática conectada a tierra o en la bolsa que venía con el componente.
• Antes de instalar o retirar cualquier componente, asegúrese de que la fuente de alimentación esté apagada o de que el cable de alimentación esté desconectado de la fuente de alimentación. No hacerlo puede causar graves daños a la placa base, a los periféricos o a los componentes.

• Las definiciones de los pines de este capítulo son solo para referencia. Los nombres de los pines dependen de la ubicación del cabezal/jumper/conector.
• Las ilustraciones de este capítulo son solo para referencia. El módulo WiFi solo está disponible en determinados modelos.

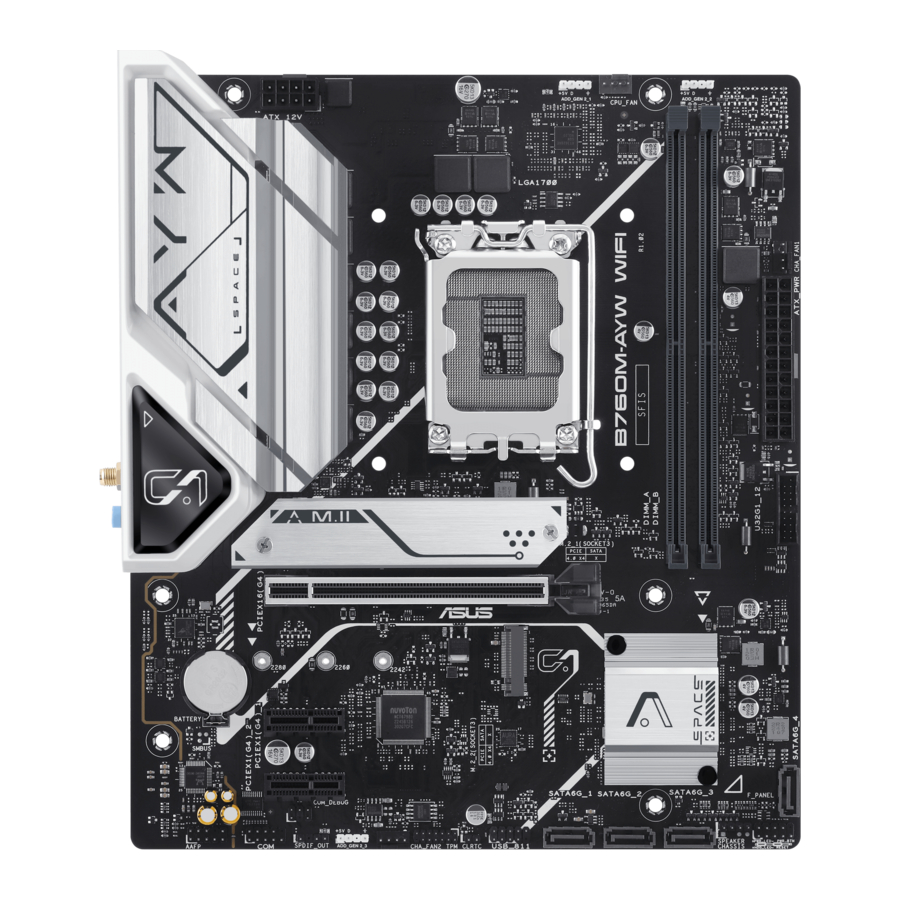

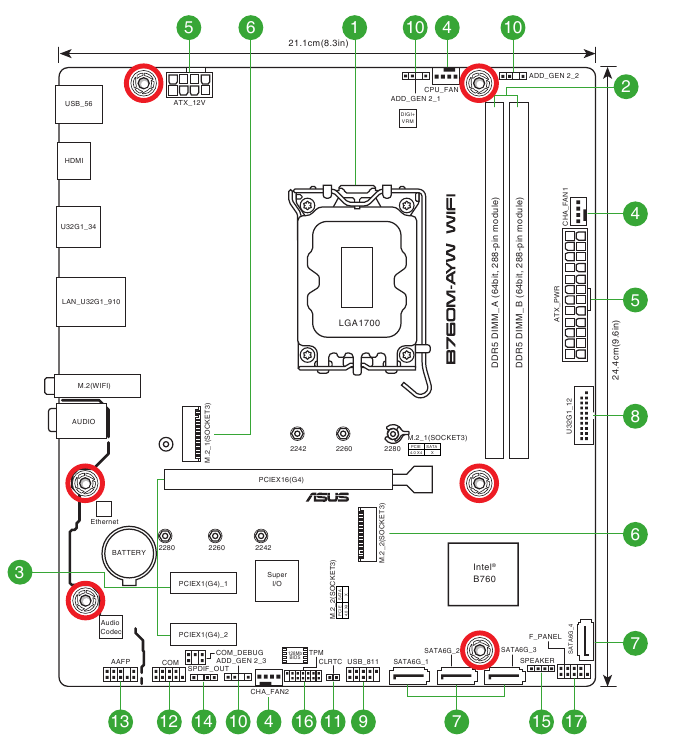

Distribución de la placa base

Contenido de la distribución

1. Zócalo de la CPU
   La placa base viene con un zócalo LGA1700 diseñado para procesadores Intel^® Core™ de 14.ª y 13.ª generación, Intel^® Core™ de 12.ª generación, Pentium^® Gold y Celeron^®.
   Para obtener más detalles, consulte la instalación de la CPU.
2. Ranuras DIMM
   La placa base viene con ranuras de módulos de memoria Dual Inline Memory Modules (DIMM) diseñadas para módulos de memoria DDR5 (Double Data Rate 5).
   Para obtener más detalles, consulte la instalación de DIMM.
3. Ranuras de expansión
   Esta placa base admite una tarjeta gráfica PCIe x16 y dos tarjetas de red PCIe x1, tarjetas SCSI y otras tarjetas que cumplen con la especificación PCI Express.


4. Cabezales del ventilador
   Los cabezales del ventilador le permiten conectar ventiladores para enfriar el sistema.
5. Conectores de alimentación
   Estos conectores de alimentación le permiten conectar la placa base a una fuente de alimentación. Los enchufes de la fuente de alimentación están diseñados para encajar en una sola orientación. Busque la orientación correcta y presione firmemente hasta que los enchufes de la fuente de alimentación estén completamente insertados.
   Asegúrese de conectar el enchufe de alimentación de 8 pines.

   Recomendamos que utilice una PSU con una mayor potencia de salida al configurar un sistema con dispositivos que consuman más energía. El sistema puede volverse inestable o no arrancar si la energía es inadecuada.
6. Ranuras M.2 (clave M)
   Las ranuras M.2 le permiten instalar dispositivos M.2, como módulos SSD M.2.

   • Procesadores Intel ® Core™ (14 th & 13 th & 12 th Gen)
     Ranura M.2_1 (clave M), tipo 2242/2260/2280 (admite el modo PCIe 4.0 x4)
   • Chipset Intel ® B760
     Ranura M.2_2 (clave M), tipo 2242/2260/2280 (admite el modo PCIe 4.0 x4)

7. Puertos SATA de 6 Gb/s
   Los puertos SATA de 6 Gb/s le permiten conectar dispositivos SATA, como unidades de disco óptico y unidades de disco duro a través de cables SATA.
8. Conector USB 3.2 Gen 1
   El conector USB 3.2 Gen 1 le permite conectar un USB 3.2
   Módulo Gen 1 para puertos USB 3.2 Gen 1 adicionales. El conector USB 3.2 Gen 1 proporciona velocidades de transferencia de datos de hasta 5 Gb/s.

9. Conector USB 2.0
   El conector USB 2.0 le permite conectar un módulo USB para puertos USB 2.0 adicionales. El conector USB 2.0 proporciona velocidades de transferencia de datos de hasta 480 Mb/s.
   NO conecte un cable 1394 a los conectores USB. ¡Si lo hace, dañará la placa base!
   NO conecte un cable 1394 a los conectores USB. ¡Si lo hace, dañará la placa base!

10. Cabezales Gen 2 direccionables
    Los cabezales Gen2 direccionables le permiten conectar tiras LED RGB WS2812B direccionables individualmente o tiras LED basadas en WS2812B.
    Antes de instalar o quitar cualquier componente, asegúrese de que la fuente de alimentación esté apagada o que el cable de alimentación esté desconectado de la fuente de alimentación. Si no lo hace, puede causar daños graves a la placa base, los periféricos o los componentes.


    • El cabezal Gen2 direccionable admite tiras LED RGB direccionables WS2812B (5V/ Data/Ground), con una potencia nominal máxima de 3A (5V), y los cabezales direccionables de esta placa pueden manejar un máximo combinado de 500 LED.
    • La iluminación y el color reales variarán con la tira LED.
    • Si la tira LED no se enciende, compruebe si la tira LED RGB direccionable está conectada en la orientación correcta y si el conector de 5V está alineado con el cabezal de 5V de la placa base.
    • La tira LED RGB direccionable solo se encenderá cuando el sistema esté encendido.
11. Borrar cabezal CMOS
    El cabezal Clear CMOS le permite borrar la RAM del reloj en tiempo real (RTC) en la CMOS, que contiene la fecha, la hora, las contraseñas del sistema y los parámetros de configuración del sistema. Para borrar la RAM RTC:

    1. Apague el ordenador y desenchufe el cable de alimentación.
    2. Cortocircuite el pin 1-2 con un objeto metálico o una tapa de puente durante unos 5-10 segundos.
    3. Enchufe el cable de alimentación y encienda el ordenador.
    4. Mantenga pulsada la tecla <Del> durante el proceso de arranque y entre en la configuración de la BIOS para volver a introducir los datos.
       NO cortocircuite los pines, excepto cuando borre la RAM RTC. ¡Cortocircuitar o colocar una tapa de puente provocará un fallo de arranque del sistema!
       Si los pasos anteriores no ayudan, retire la pila de botón integrada y cortocircuite los dos pines de nuevo para borrar los datos de la RAM CMOS RTC. Después de borrar la CMOS, vuelva a instalar la pila de botón.

12. Cabezal del puerto COM
    El cabezal del puerto COM (serie) le permite conectar un módulo de puerto COM. Conecte el cable del módulo de puerto COM a este cabezal y, a continuación, instale el módulo en una abertura de ranura en el chasis del sistema.


13. Cabezal de audio del panel frontal
    El cabezal de audio del panel frontal es para un módulo de E/S de audio del panel frontal montado en el chasis que admite HD Audio. Conecte un extremo del cable del módulo de E/S de audio del panel frontal a este cabezal.

14. Cabezal de salida S/PDIF
    El cabezal de salida S/PDIF le permite conectar el módulo de salida Sony/Philips Digital Interface (S/PDIF).

15. Cabezal del altavoz
    El cabezal del altavoz le permite conectar el altavoz de aviso del sistema montado en el chasis. El altavoz le permite escuchar los pitidos y las advertencias del sistema.

16. Cabezal SPI TPM
    Este cabezal admite un sistema Trusted Platform Module (TPM) con una Serial Peripheral Interface (SPI), lo que le permite almacenar de forma segura claves, certificados digitales, contraseñas y datos. Un sistema TPM también ayuda a mejorar la seguridad de la red, protege las identidades digitales y garantiza la integridad de la plataforma.

17. Cabezal del panel del sistema
    El cabezal del panel del sistema admite varias funciones montadas en el chasis.


• Cabezal LED de alimentación del sistema (+PWR_LED-)
  El cabezal de 2 pines le permite conectar el LED de alimentación del sistema. El LED de alimentación del sistema se enciende cuando el sistema está conectado a una fuente de alimentación, o cuando enciende la alimentación del sistema, y parpadea cuando el sistema está en modo de suspensión.
• Cabezal LED de actividad del dispositivo de almacenamiento (+HDD_LED-)
  El cabezal de 2 pines le permite conectar el LED de actividad del dispositivo de almacenamiento. El LED de actividad del dispositivo de almacenamiento se enciende o parpadea cuando se leen o escriben datos en el dispositivo de almacenamiento o en la tarjeta adicional del dispositivo de almacenamiento.
• Cabezal del botón de encendido/botón de apagado suave (PWR_BTN)
  El cabezal de 2 pines le permite conectar el botón de encendido del sistema. Pulse el botón de encendido para encender el sistema o poner el sistema en modo de suspensión o apagado suave (según la configuración del sistema operativo).
• Cabezal del botón de reinicio (RESET)
  El cabezal de 2 pines le permite conectar el botón de reinicio montado en el chasis. Pulse el botón de reinicio para reiniciar el sistema.

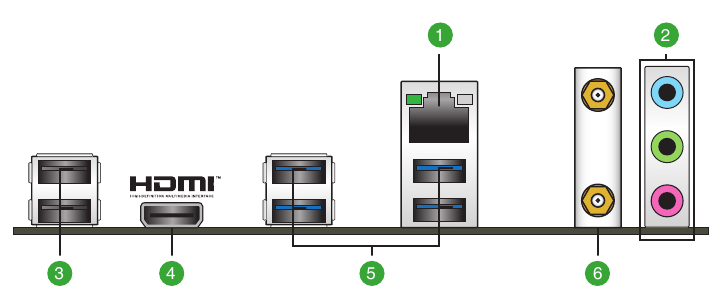

Conectores del panel trasero

1. Puerto Ethernet Realtek 2.5Gb*
2. Conectores de audio**
3. Puertos USB 2.0 5, 6
4. Puerto HDMI™
5. Puertos USB 3.2 Gen 1 Type-A 3, 4, 9, 10
6. Módulo Wi-Fi

* y **: Consulte las tablas siguientes para ver los LED del puerto LAN y las definiciones de los puertos de audio.
Le recomendamos encarecidamente que conecte sus dispositivos a puertos con la misma velocidad de transferencia de datos. Por ejemplo, conectar sus dispositivos USB 3.2 Gen 1 a puertos USB 3.2 Gen 1 para obtener un rendimiento mejor y más rápido para sus dispositivos.

* Indicaciones LED del puerto Ethernet Realtek 2.5Gb

** Configuración de audio de 2, 4, 5.1 o 7.1 canales

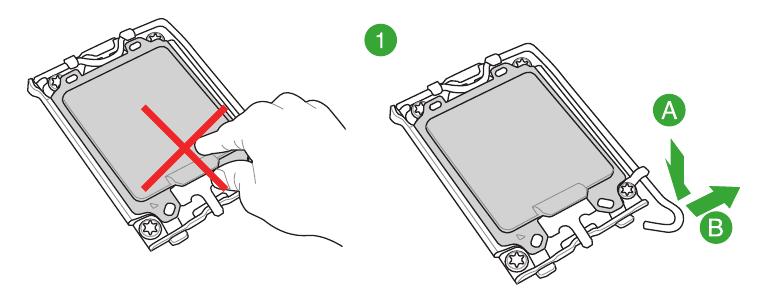

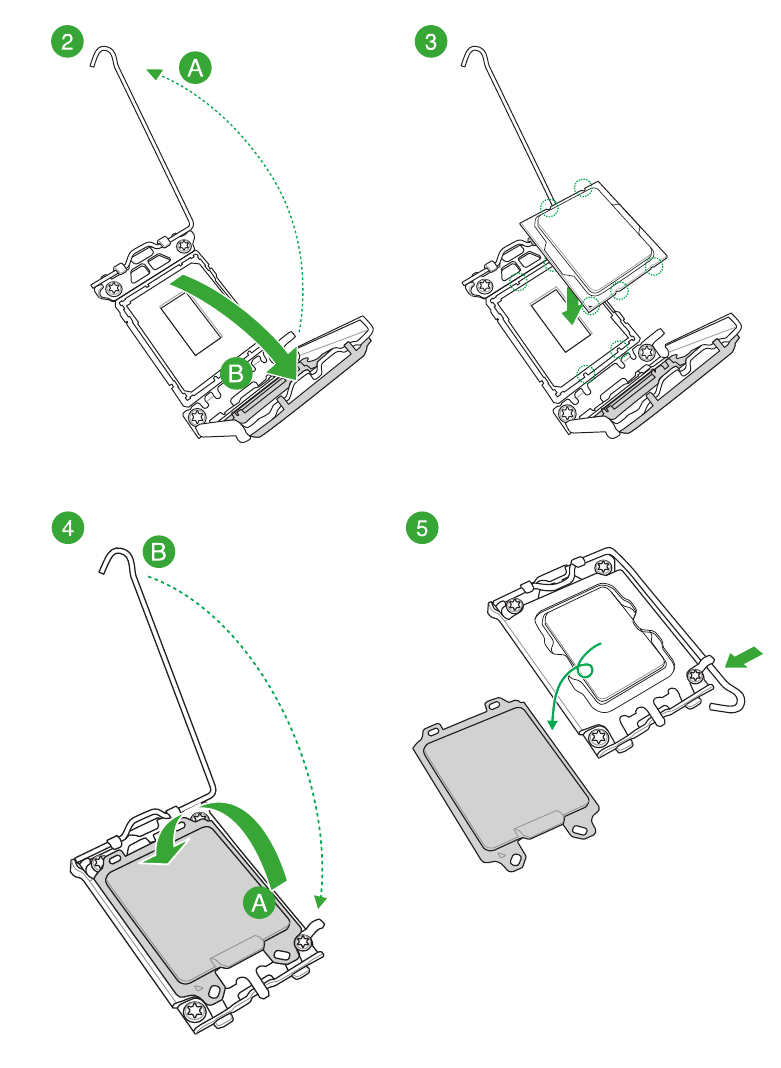

Instalación de la CPU

• Asegúrese de instalar la CPU correcta diseñada solo para el zócalo LGA1700. NO instale una CPU diseñada para los zócalos LGA1155, LGA1156, LGA1151 y LGA1200 en el zócalo LGA1700.
• La CPU encaja en una sola orientación correcta. NO fuerce la CPU en el zócalo para evitar doblar los conectores del zócalo y dañar la CPU.
• Asegúrese de que todos los cables de alimentación estén desconectados antes de instalar la CPU.
• Al comprar la placa base, asegúrese de que la tapa PnP esté en el zócalo y que los contactos del zócalo no estén doblados. Póngase en contacto con su distribuidor inmediatamente si falta la tapa PnP o si observa algún daño en la tapa PnP/contactos del zócalo/componentes de la placa base. ASUS solo asumirá el coste de la reparación si el daño está relacionado con el envío/transporte.

Instale un disipador térmico o un refrigerador AIO después de instalar la CPU. Consulte la guía de instalación de la placa base en el sitio de soporte de ASUS, o el manual de usuario del disipador térmico/refrigerador AIO para conocer los pasos para instalar el disipador térmico/refrigerador AIO.

Tenga cuidado al levantar la palanca de carga, asegúrese de sujetar la palanca de carga al soltarla. Soltar la palanca de carga inmediatamente después de soltarla puede hacer que la palanca de carga se retraiga bruscamente y cause daños a la placa base

Instalación de DIMM

La figura ilustra la ubicación de los zócalos DDR5 DIMM

Un módulo de memoria DDR5 tiene una muesca diferente a la de un módulo DDR, DDR2, DDR3 o DDR4. NO instale un módulo de memoria DDR, DDR2, DDR3 o DDR4 en la ranura DDR5.

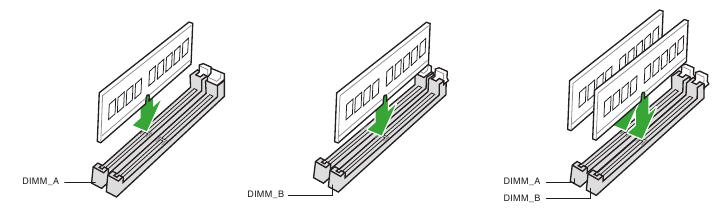

Configuraciones de memoria recomendadas

Puede instalar DIMM DDR5 Non-ECC en los zócalos DIMM.

• Puede instalar tamaños de memoria variables en los canales DIMM. El sistema asigna el tamaño total del canal de menor tamaño para la configuración de doble canal. Cualquier exceso de memoria del canal de mayor tamaño se asigna para el funcionamiento de un solo canal.
• La frecuencia de funcionamiento de la memoria predeterminada depende de su Serial Presence Detect (SPD), que es la forma estándar de acceder a la información de un módulo de memoria. En el estado predeterminado, algunos módulos de memoria para overclocking pueden funcionar a una frecuencia inferior al valor marcado por el proveedor.
• Para la estabilidad del sistema, utilice un sistema de refrigeración de memoria más eficiente para soportar una carga de memoria completa o una condición de overclocking.
• Instale siempre los DIMM con la misma latencia CAS. Para una compatibilidad óptima, le recomendamos que instale módulos de memoria de la misma versión o código de datos (D/C) del mismo proveedor. Consulte con el proveedor para obtener los módulos de memoria correctos.
• Visite el sitio web de ASUS para obtener la última QVL.

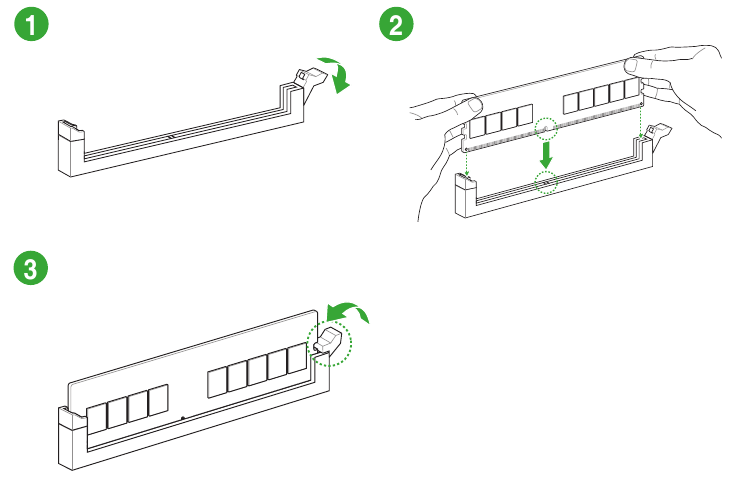

Instalación de un DIMM

Extracción de DIMM

Instalación de la antena móvil Wi-Fi

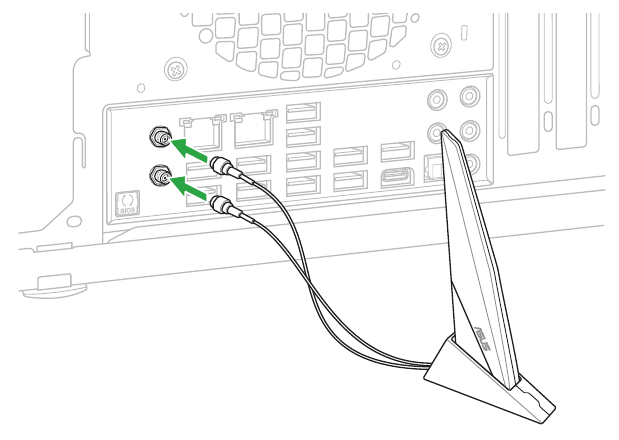

Instalación de la antena móvil ASUS Wi-Fi
Conecte el conector de la antena móvil ASUS Wi-Fi incluido a los puertos Wi-Fi en la parte posterior del chasis.

• Asegúrese de que la antena móvil ASUS Wi-Fi esté bien instalada en los puertos Wi-Fi.
• Asegúrese de que la antena esté al menos a 20 cm de todas las personas.

La ilustración anterior es solo para referencia. El diseño del puerto de E/S puede variar según los modelos, pero el procedimiento de instalación de la antena móvil Wi-Fi es el mismo para todos los modelos.

Compatibilidad con BIOS y RAID

Para obtener más información sobre las configuraciones de BIOS y RAID, consulte el Manual y el Documento en la pestaña Soporte del sitio de información del producto, o visite https://www.asus.com/support.

Conociendo la UEFI BIOS

La BIOS (Sistema Básico de Entrada y Salida) almacena la configuración del hardware del sistema, como la configuración del dispositivo de almacenamiento, la configuración de overclocking, la administración avanzada de energía y la configuración del dispositivo de arranque que se necesitan para el inicio del sistema en la CMOS de la placa base. En circunstancias normales, la configuración predeterminada de la BIOS se aplica a la mayoría de las condiciones para garantizar un rendimiento óptimo. NO cambie la configuración predeterminada de la BIOS, excepto en las siguientes circunstancias:

• Aparece un mensaje de error en la pantalla durante el arranque del sistema y le solicita que ejecute la configuración de la BIOS.
• Ha instalado un nuevo componente del sistema que requiere más configuración o actualización de la BIOS.

Una configuración incorrecta de la BIOS puede provocar inestabilidad o fallos en el arranque. Le recomendamos encarecidamente que cambie la configuración de la BIOS solo con la ayuda de personal de servicio capacitado.
La configuración y las opciones de la BIOS pueden variar debido a las diferentes versiones de la BIOS. Consulte la última versión de la BIOS para conocer la configuración y las opciones.

Entrar en la BIOS al inicio
Para entrar en la configuración de la BIOS al inicio, pulse <Delete> o <F2> durante la autoprueba de encendido (POST). Si no pulsa <Delete> o <F2>, la POST continúa con sus rutinas.

• Si el sistema se vuelve inestable después de cambiar cualquier configuración de la BIOS, cargue la configuración predeterminada para garantizar la compatibilidad y la estabilidad del sistema. Seleccione el elemento Load Optimized Defaults (Cargar valores predeterminados optimizados) en el menú Exit (Salir) o pulse la tecla de acceso rápido <F5>.
• Si el sistema no arranca después de cambiar cualquier configuración de la BIOS, intente borrar la CMOS y restablecer la placa base al valor predeterminado.
• El programa de configuración de la BIOS no admite dispositivos Bluetooth.

Pantalla del menú de la BIOS
El programa de configuración de la BIOS se puede utilizar en dos modos: EZ Mode (Modo EZ) y Advanced Mode (Modo avanzado).
Puede cambiar de modo desde Setup Mode (Modo de configuración) en el menú Boot menu (Menú de arranque) o pulsando la tecla de acceso rápido <F7>.

ASUS EZ Flash 3

La función ASUS EZ Flash 3 le permite actualizar la BIOS sin utilizar una utilidad basada en el sistema operativo.
Asegúrese de cargar la configuración predeterminada de la BIOS para garantizar la compatibilidad y la estabilidad del sistema.

Seleccione el elemento Load Optimized Defaults (Cargar valores predeterminados optimizados) en el menú Exit (Salir) o pulse la tecla de acceso rápido <F5>.

Para actualizar la BIOS:

• Esta función solo puede admitir dispositivos como un disco flash USB con formato FAT 32/16 y una sola partición.
• NO apague ni reinicie el sistema mientras actualiza la BIOS para evitar fallos en el arranque del sistema.

1. Inserte el disco flash USB que contiene el último archivo de la BIOS en el puerto USB.
2. Entre en el modo avanzado del programa de configuración de la BIOS. Vaya al menú Tool (Herramienta) para seleccionar ASUS EZ Flash 3 Utility (Utilidad ASUS EZ Flash 3) y pulse <Enter>.
3. Pulse la tecla de flecha izquierda para cambiar al campo Drive (Unidad).
4. Pulse las teclas de flecha arriba/abajo para buscar el disco flash USB que contiene la última BIOS y, a continuación, pulse <Enter>.
5. Pulse la tecla de flecha derecha para cambiar al campo Folder (Carpeta).
6. Pulse las teclas de flecha arriba/abajo para buscar el archivo de la BIOS y, a continuación, pulse <Enter> para realizar el proceso de actualización de la BIOS. Reinicie el sistema cuando el proceso de actualización haya terminado.

ASUS CrashFree BIOS 3

La utilidad ASUS CrashFree BIOS 3 es una herramienta de recuperación automática que le permite restaurar el archivo de la BIOS cuando falla o se corrompe durante el proceso de actualización. Puede restaurar un archivo de la BIOS dañado mediante una unidad flash USB que contenga el archivo de la BIOS.

Recuperación de la BIOS

1. Descargue la última versión de la BIOS para esta placa base desde https://www.asus.com/support/.
2. Cambie el nombre del archivo utilizando uno de los siguientes métodos:
   • Inicie la aplicación BIOSRenamer.exe para cambiar automáticamente el nombre del archivo.
   • Cambie manualmente el nombre del archivo al nombre de archivo CAP de la BIOS especificado en la sección Specifications summary (Resumen de especificaciones).
   • Cambie manualmente el nombre del archivo a asus.cap.
3. Copie el archivo renombrado en su dispositivo de almacenamiento USB.
4. Encienda el sistema.
5. Inserte la unidad flash USB que contiene el archivo de la BIOS en un puerto USB.
6. La utilidad comprueba automáticamente los dispositivos en busca del archivo de la BIOS. Cuando se encuentra, la utilidad lee el archivo de la BIOS y entra automáticamente en ASUS EZ Flash 3.
7. El sistema requiere que entre en la configuración de la BIOS para recuperar la configuración de la BIOS. Para garantizar la compatibilidad y la estabilidad del sistema, le recomendamos que pulse la tecla de acceso rápido <F5> para cargar los valores predeterminados de la BIOS.

NO apague ni reinicie el sistema mientras actualiza la BIOS. Si lo hace, puede provocar un fallo en el arranque del sistema.

Configuraciones RAID

La placa base admite configuraciones RAID.

Definiciones de RAID
RAID 0 (distribución de datos) optimiza dos unidades de disco duro idénticas para leer y escribir datos en paralelo, en pilas entrelazadas. Dos discos duros realizan el mismo trabajo que una sola unidad, pero a una velocidad de transferencia de datos sostenida, el doble que la de un solo disco, lo que mejora el acceso a los datos y el almacenamiento. Se requiere el uso de dos discos duros idénticos nuevos para esta configuración.
RAID 1 (espejo de datos) copia y mantiene una imagen idéntica de los datos de una unidad a una segunda unidad. Si una unidad falla, el software de administración de la matriz de discos dirige todas las aplicaciones a la unidad superviviente, ya que contiene una copia completa de los datos de la otra unidad. Esta configuración RAID proporciona protección de datos y aumenta la tolerancia a fallos de todo el sistema. Utilice dos unidades nuevas o utilice una unidad existente y una unidad nueva para esta configuración. La nueva unidad debe ser del mismo tamaño o mayor que la unidad existente.
RAID 5 distribuye tanto los datos como la información de paridad en tres o más unidades de disco duro. Entre las ventajas de la configuración RAID 5 se incluyen un mejor rendimiento del HDD, la tolerancia a fallos y una mayor capacidad de almacenamiento. La configuración RAID 5 es la más adecuada para el procesamiento de transacciones, las aplicaciones de bases de datos relacionales, la planificación de recursos empresariales y otros sistemas empresariales. Utilice un mínimo de tres unidades de disco duro idénticas para esta configuración.
RAID 10 es la combinación de la distribución y la duplicación de datos sin paridad (datos de redundancia) que tenga que ser calculada y escrita. Con la configuración RAID 10 se obtienen todas las ventajas de las configuraciones RAID 0 y RAID 1. Utilice cuatro discos duros nuevos o utilice un disco existente y tres discos nuevos para esta configuración.

Servicio y soporte
Visite nuestro sitio web multilingüe en https://www.asus.com/support.

Registro de productos
Inicie sesión y registre su dispositivo para obtener una mejor asistencia técnica del producto.

Información de seguridad

Seguridad eléctrica

• Para evitar el riesgo de descarga eléctrica, desenchufe el cable de alimentación de la toma de corriente antes de trasladar el sistema.
• Al añadir o quitar dispositivos al sistema, asegúrese de que los cables de alimentación de los dispositivos estén desenchufados antes de conectar los cables de señal. Si es posible, desconecte todos los cables de alimentación del sistema existente antes de añadir un dispositivo.
• Antes de conectar o quitar los cables de señal de la placa base, asegúrese de que todos los cables de alimentación estén desenchufados.
• Busque asistencia profesional antes de utilizar un adaptador o un cable de extensión. Estos dispositivos podrían interrumpir el circuito de puesta a tierra.
• Asegúrese de que su fuente de alimentación está configurada con el voltaje correcto en su zona. Si no está seguro del voltaje de la toma de corriente que está utilizando, póngase en contacto con su compañía eléctrica local.
• Si la fuente de alimentación está rota, no intente arreglarla usted mismo. Póngase en contacto con un técnico de servicio cualificado o con su distribuidor.

Seguridad de funcionamiento

• Antes de instalar la placa base y añadir dispositivos en ella, lea atentamente todos los manuales que vienen con el paquete.
• Antes de utilizar el producto, asegúrese de que todos los cables están correctamente conectados y de que los cables de alimentación no están dañados. Si detecta algún daño, póngase en contacto con su distribuidor inmediatamente.
• Para evitar cortocircuitos, mantenga los clips, los tornillos y las grapas alejados de los conectores, las ranuras, los zócalos y los circuitos.
• Evite el polvo, la humedad y las temperaturas extremas. No coloque el producto en ninguna zona donde pueda mojarse.
• Coloque el producto sobre una superficie estable.
• Si tiene problemas técnicos con el producto, póngase en contacto con un técnico de servicio cualificado o con su distribuidor.
• Su placa base solo debe utilizarse en entornos con temperaturas ambiente entre 10 °C y 35 °C.

Información de seguridad sobre las pilas de botón/moneda


MANTENER FUERA DEL ALCANCE DE LOS NIÑOS
La ingestión puede provocar quemaduras químicas, perforación de tejidos blandos y la muerte. Pueden producirse quemaduras graves en las 2 horas siguientes a la ingestión. Busque atención médica inmediatamente.

Referencias

• ASUS Global
• Official Support | ASUS Global
• Official Support | ASUS Global

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Asus B760M-AYW WIFI

Idiomas disponibles
