Manual de la Asus PRIME B760M-K

Contenido

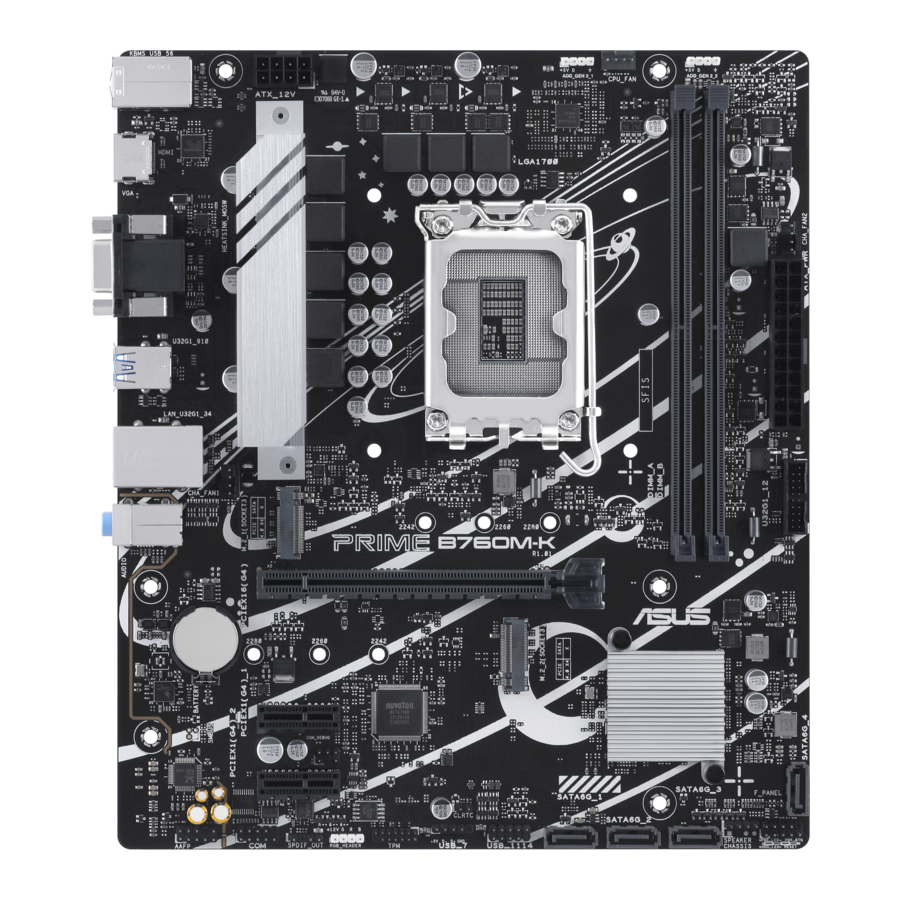

Placa base PRIME B760M-K

Acerca de esta guía

Esta guía del usuario contiene la información que necesita al instalar y configurar la placa base.

Cómo está organizada esta guía

Esta guía contiene las siguientes partes:

  • Capítulo 1: Introducción del producto
    Este capítulo describe las características de la placa base y la nueva tecnología que soporta. Incluye la descripción de los interruptores, puentes y conectores de la placa base.
  • Capítulo 2: Soporte de BIOS y RAID
    Este capítulo explica cómo arrancar en la BIOS, actualizar la BIOS utilizando la utilidad EZ Flash y el soporte en RAID.

Dónde encontrar más información

Consulte las siguientes fuentes para obtener información adicional y actualizaciones de productos y software.

  1. Sitio web de ASUS
    El sitio web de ASUS (www.asus.com) proporciona información actualizada sobre los productos de hardware y software de ASUS.
  2. Documentación opcional
    El paquete de su producto puede incluir documentación opcional, como folletos de garantía, que pueden haber sido añadidos por su distribuidor. Estos documentos no forman parte del paquete estándar.

Convenciones utilizadas en esta guía

Para asegurarse de que realiza ciertas tareas correctamente, tenga en cuenta los siguientes símbolos utilizados a lo largo de esta guía del usuario.

PRECAUCIÓN
PRECAUCIÓN: Información para evitar daños a los componentes y lesiones a usted mismo al tratar de completar una tarea.

INFORMACIÓN IMPORTANTE
IMPORTANTE: Instrucciones que DEBE seguir para completar una tarea.

advertencia NOTA: Consejos e información adicional para ayudarle a completar una tarea.

Contenido del paquete

Compruebe su paquete de placa base para los siguientes elementos.

Placa base 1 x placa base PRIME B760M-K
Cables 2 x cables SATA 6Gb/s
Varios 1 x Protector de E/S
2 x anclajes M.2
Documentación 1 x Guía del usuario

advertencia NOTA: Si alguno de los elementos anteriores está dañado o falta, póngase en contacto con su distribuidor.

Resumen de especificaciones de la PRIME B760M-K

CPU

Socket Intel® LGA1700 para 13th Gen Intel® Core™ & 12th Gen Intel® Core™, Pentium® Gold y Celeron® Processors* Soporta Intel® Turbo Boost Technology 2.0 e Intel® Turbo Boost Max Technology 3.0**

* Consulte www.asus.com para la lista de soporte de la CPU.
** El soporte de Intel® Turbo Boost Max Technology 3.0 depende de los tipos de CPU.
Chipset Intel® B760 Chipset
Memoria

2 x ranuras DIMM, Max. 96GB, DDR5 Non-ECC, Memoria sin búfer*
Arquitectura de memoria de doble canal
Soporta Intel® Extreme Memory Profile (XMP)

* Los tipos de memoria admitidos, la velocidad de datos (velocidad) y el número de módulos DRAM varían según la CPU y la configuración de la memoria; para obtener más información, consulte la lista de soporte de CPU/memoria en la pestaña Soporte del sitio de información del producto o visite https://www.asus.com/support/.
* La memoria DDR5 sin búfer y sin ECC admite la función ECC On-Die.
Gráficos

1 x puerto VGA
1 x puerto HDMI™**

* Las especificaciones de gráficos pueden variar entre los tipos de CPU. Consulte www.intel.com para cualquier actualización
** Soporta 4K@60Hz como se especifica en HDMI™ 2.1.
Ranuras de expansión

Intel® 13th & 12th Gen Processors
1 x ranura PCIe 4.0 x16

Intel® B760 Chipset
2 x ranuras PCIe 4.0 x1

advertencia NOTA: Para garantizar la compatibilidad del dispositivo instalado, consulte https://www.asus.com/support/ para obtener la lista de periféricos compatibles.
Almacenamiento

El total admite 2 x ranuras M.2 y 4 x puertos SATA 6Gb/s* Intel® 13th & 12th Gen Processors
Ranura M.2_1 (Key M), tipo 2242/2260/2280 (admite el modo PCIe 4.0 x4)

Intel® B760 Chipset
Ranura M.2_2 (Key M), tipo 2242/2260/2280 (admite el modo PCIe 4.0 x4) 4 x puertos SATA 6Gb/s

* Intel® Rapid Storage Technology admite SATA RAID 0/1/5/10.
Ethernet 1 x Realtek 2.5Gb Ethernet
USB

USB trasero (Total 6 puertos)
4 x puertos USB 3.2 Gen 1 (5G) (4 x Tipo-A)
2 x puertos USB 2.0 (2 x Tipo-A)

USB frontal (Total 5 puertos)
1 x conector USB 3.2 Gen 1 (5G) soporta 2 puertos USB 3.2 Gen 1 adicionales
2 x conectores USB 2.0 soportan 3 puertos USB 2.0 adicionales
Audio

Realtek 7.1 Surround Sound High Definition Audio CODEC*

  • Soportes: Detección de conector, Multi-streaming, Reasignación de conector del panel frontal
  • Soporta reproducción de hasta 24-Bit/192kHz

Características de audio

  • Blindaje de audio
  • Condensadores de audio Premium
  • Capas de PCB de audio dedicadas

* Se requiere un chasis con un módulo de audio HD en el panel frontal para soportar la salida de audio 7.1 Surround Sound.

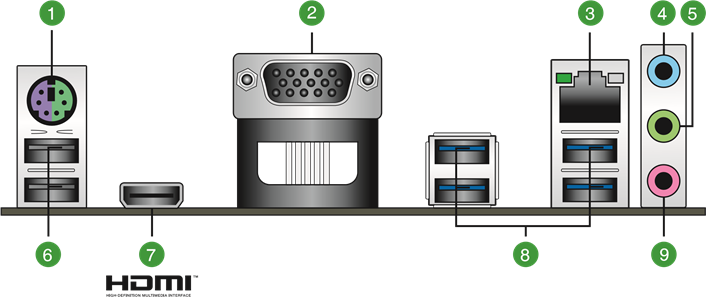

Puertos de E/S del panel posterior 4 x puertos USB 3.2 Gen 1 (5G) (4 x Tipo-A)
2 x puertos USB 2.0 (2 x Tipo-A)
1 x puerto VGA
1 x puerto HDMI™
1 x puerto Realtek 2.5Gb Ethernet
3 x conectores de audio
1 x puerto combinado PS/2 para teclado/ratón
Conectores de E/S internos

Relacionado con el ventilador y la refrigeración
1 x cabezal de ventilador de CPU de 4 pines
2 x cabezales de ventilador de chasis de 4 pines

Relacionado con la alimentación
1 x conector de alimentación principal de 24 pines
1 x conector de alimentación de +12V de 8 pines

Relacionado con el almacenamiento
2 x ranuras M.2 (Key M) 4 x puertos SATA 6Gb/s

USB
1 x conector USB 3.2 Gen 1 (5G) soporta 2 puertos USB 3.2 Gen 1 adicionales
2 x conectores USB 2.0 soportan 3 puertos USB 2.0 adicionales

Varios
2 x conectores Gen 2 direccionables
1 x conector Aura RGB
1 x conector Clear CMOS
1 x conector de puerto COM
1 x conector de audio del panel frontal (AAFP)
1 x conector de salida S/PDIF
1 x conector de altavoz
1 x conector SPI TPM (14-1pin)
1 x conector de panel del sistema de 10-1 pines
Características especiales

ASUS 5X PROTECTION III

  • DIGI+ VRM
  • LANGuard
  • Protección contra sobretensión
  • SafeSlot Core
  • E/S trasera de acero inoxidable

ASUS Q-Design

  • Q-DIMM
  • Q-LED Core - Q-Slot

ASUS EZ DIY

  • ProCool

Solución térmica ASUS

  • Diseño de disipador térmico VRM

Aura Sync

  • Conector Aura RGB
  • Conectores Gen 2 direccionables
Características del software

Software exclusivo de ASUS

Armoury Crate

  • Aura Sync
  • Fan Xpert 2+
  • Ahorro de energía
  • Cancelación de ruido AI bidireccional

AI Suite 3

  • DIGI+ VRM
  • PC CleanerASUS CPU-Z

Norton 360 Deluxe (prueba gratuita de 60 días)
WinRAR

UEFI BIOS
ASUS EZ DIY

  • ASUS CrashFree BIOS 3
  • ASUS EZ Flash 3
  • ASUS UEFI BIOS EZ Mode
BIOS 128 Mb Flash ROM, UEFI AMI BIOS
Gestionabilidad WOL por PME, PXE
Sistema operativo Windows® 11, Windows® 10 64-bit
Factor de forma Factor de forma mATX
9,6 pulgadas x 8,3 pulgadas (24,4 cm x 21,1 cm)

advertencia NOTA:

  • Las especificaciones están sujetas a cambios sin previo aviso. Consulte el sitio web de ASUS para obtener las últimas especificaciones.
  • Para obtener más información sobre cómo descargar e instalar los controladores y las utilidades de su placa base, escanee el siguiente código QR:
    Código QR para descargar controladores y utilidades

Introducción del producto

Antes de continuar

Tome nota de las siguientes precauciones antes de instalar componentes de la placa base o cambiar cualquier configuración de la placa base.

Precaución

  • Desenchufe el cable de alimentación de la toma de corriente antes de tocar cualquier componente.
  • Antes de manipular componentes, utilice una pulsera antiestática conectada a tierra o toque un objeto conectado a tierra de forma segura o un objeto metálico, como la carcasa de la fuente de alimentación, para evitar dañarlos debido a la electricidad estática.
  • Sujete los componentes por los bordes para evitar tocar los CI que contienen.
  • Siempre que desinstale algún componente, colóquelo en una almohadilla antiestática conectada a tierra o en la bolsa que venía con el componente.
  • Antes de instalar o extraer cualquier componente, asegúrese de que la fuente de alimentación ATX esté apagada o de que el cable de alimentación esté desconectado de la fuente de alimentación. Si no lo hace, puede causar daños graves a la placa base, los periféricos o los componentes.

Advertencia NOTA:

  • Las definiciones de los pines de este capítulo son solo para referencia. Los nombres de los pines dependen de la ubicación del conector/jumper/conector.
  • Para obtener más información sobre la instalación de la placa base, escanee el código QR a continuación:

Disposición de la placa base

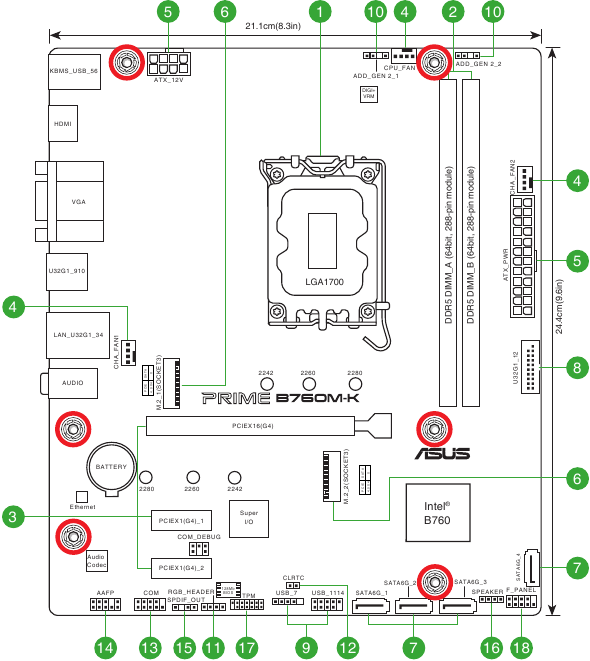

Disposición de la placa base


Desconecte el cable de alimentación antes de instalar o retirar la placa base. No hacerlo puede causarle lesiones físicas y dañar los componentes de la placa base.

Contenido del diseño

  1. Zócalo de la CPU

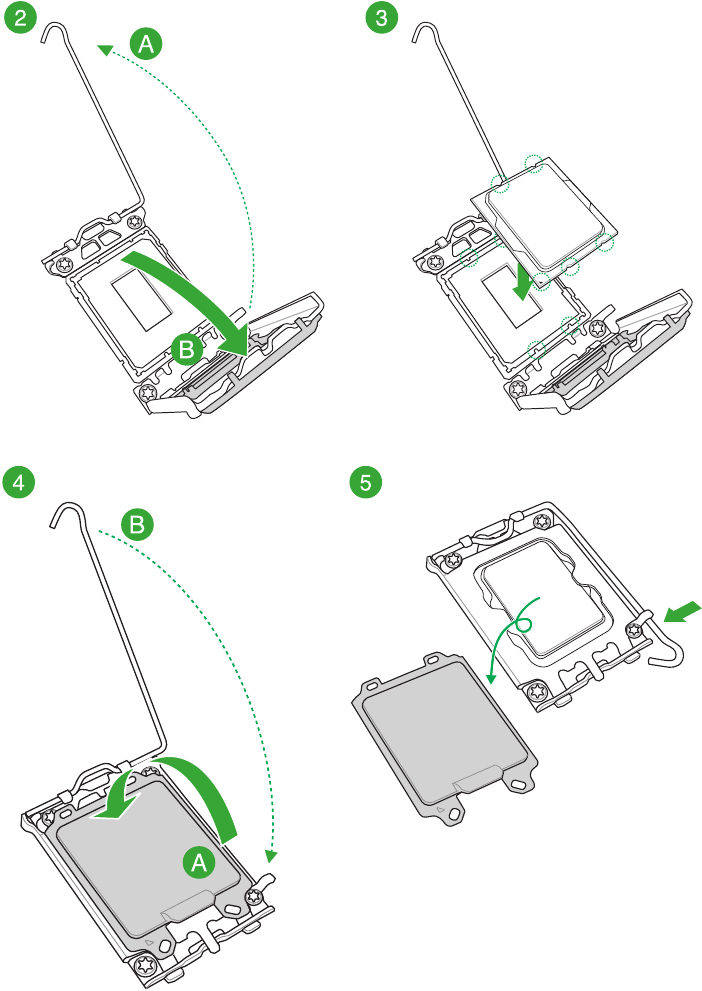

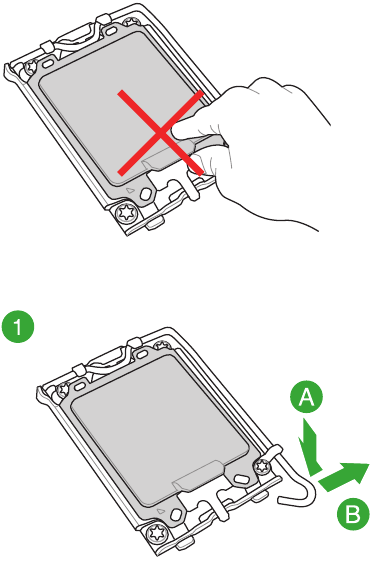

    La placa base viene con un zócalo LGA1700 diseñado para procesadores Intel® Core™ de 13.ª generación e Intel® Core™ de 12.ª generación, Pentium® Gold y Celeron®.
    advertencia NOTA: Para obtener más información, consulte Unidad Central de Procesamiento (CPU).
  2. Ranuras DIMM DDR5

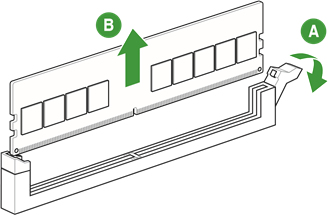

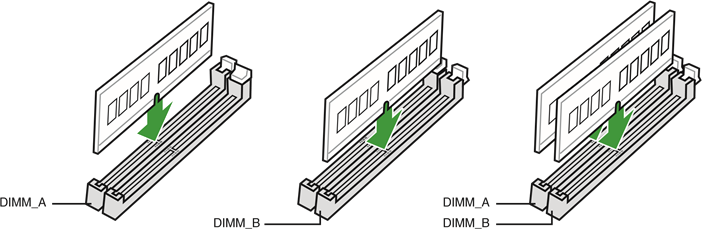

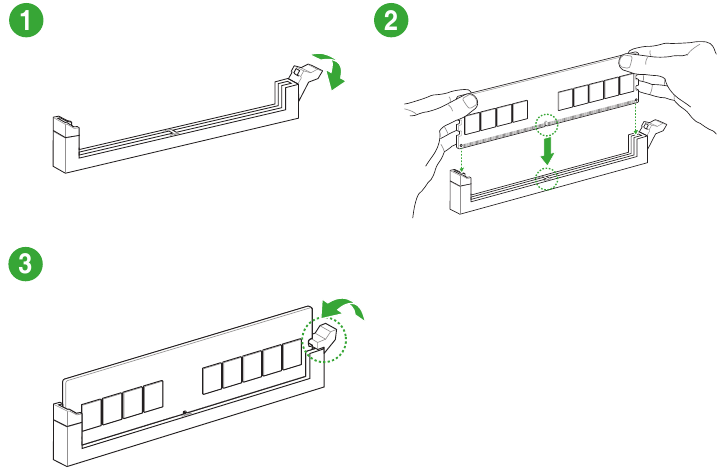

    La placa base viene con ranuras Dual Inline Memory Modules (DIMM) diseñadas para módulos de memoria DDR5 (Double Data Rate 5).
    advertencia NOTA: Para obtener más información, consulte Memoria del sistema.
  3. Ranuras de expansión
    Esta placa base admite una tarjeta gráfica PCIe x16 y dos tarjetas de red PCIe x1, tarjetas SCSI u otras tarjetas que cumplan con la especificación PCI Express.
  4. Conectores del ventilador
    Los conectores del ventilador le permiten conectar ventiladores para refrigerar el sistema.
Conector Corriente máx. Potencia máx. Velocidad predeterminada Control compartido
CPU_FAN 1A 12W Q-Fan Controlled (Controlado por Q-Fan) -
CHA_FAN1 1A 12W Q-Fan Controlled (Controlado por Q-Fan) -
CHA_FAN2 1A 12W Q-Fan Controlled (Controlado por Q-Fan) -
  1. Conectores de alimentación
    Estos conectores de alimentación le permiten conectar la placa base a una fuente de alimentación. Los enchufes de la fuente de alimentación están diseñados para encajar en una sola orientación. Encuentre la orientación adecuada y empuje firmemente hacia abajo hasta que los enchufes de la fuente de alimentación estén completamente insertados.

    Asegúrese de conectar el enchufe de alimentación de 8 pines.

    Recomendamos utilizar una fuente de alimentación con una mayor potencia de salida al configurar un sistema con más dispositivos que consumen mucha energía. El sistema puede volverse inestable o no arrancar si la alimentación es inadecuada.
  2. Ranuras M.2 (Key M)
    Las ranuras M.2 le permiten instalar dispositivos M.2 como módulos SSD M.2.

  • Procesadores Intel® de 13.ª y 12.ª generación
    Ranura M.2_1 (Key M), tipo 2242/2260/2280 (admite el modo PCIe 4.0 x4)
  • Chipset Intel® B760
    Ranura M.2_2 (Key M), tipo 2242/2260/2280 (admite el modo PCIe 4.0 x4)

advertencia NOTA: El módulo SSD M.2 se compra por separado.

  1. Puertos SATA de 6 Gb/s
    Los puertos SATA de 6 Gb/s le permiten conectar dispositivos SATA, como unidades de disco óptico y unidades de disco duro, a través de cables SATA.
  2. Conector USB 3.2 Gen 1
    El conector USB 3.2 Gen 1 le permite conectar un módulo USB 3.2 Gen 1 para puertos USB 3.2 Gen 1 adicionales. El conector USB 3.2 Gen 1 proporciona velocidades de transferencia de datos de hasta 5 Gb/s.

    advertencia NOTA: El módulo USB 3.2 Gen 1 se compra por separado.
  3. Conectores USB 2.0
    Los conectores USB 2.0 le permiten conectar módulos USB para puertos USB 2.0 adicionales. Los conectores USB 2.0 proporcionan velocidades de transferencia de datos de hasta 480 Mb/s.


    NO conecte un cable 1394 a los conectores USB. ¡Hacerlo dañará la placa base!
    advertencia NOTA: El módulo USB 2.0 se compra por separado.
  4. Conectores Gen 2 direccionables
    Los conectores Gen 2 direccionables le permiten conectar tiras LED RGB WS2812B direccionables individualmente o tiras LED basadas en WS2812B.

    Los conectores Gen 2 direccionables admiten tiras LED RGB direccionables WS2812B (5V/Data/Ground), con una potencia nominal máxima de 3A (5V), y los conectores direccionables de esta placa pueden manejar un máximo combinado de 500 LED.

    Antes de instalar o quitar cualquier componente, asegúrese de que la fuente de alimentación esté apagada o de que el cable de alimentación esté desconectado de la fuente de alimentación. Si no lo hace, puede causar daños graves a la placa base, los periféricos o los componentes.

advertencia NOTA:

  • La iluminación y el color reales variarán con la tira LED.
  • Si la tira LED no se ilumina, compruebe si la tira LED RGB direccionable está conectada en la orientación correcta y si el conector de 5 V está alineado con el conector de 5 V de la placa base.
  • La tira LED RGB direccionable solo se iluminará cuando el sistema esté encendido.
  • La tira LED RGB direccionable se compra por separado.
  1. Conector Aura RGB
    El conector Aura RGB le permite conectar tiras LED RGB.


    El conector Aura RGB admite tiras LED multicolores 5050 RGB (12V/G/R/B), con una potencia nominal máxima de 3A (12V).

    Antes de instalar o quitar cualquier componente, asegúrese de que la fuente de alimentación esté apagada o de que el cable de alimentación esté desconectado de la fuente de alimentación. Si no lo hace, puede causar daños graves a la placa base, los periféricos o los componentes.
    advertencia NOTA:
    • La iluminación y el color reales variarán con la tira LED.
    • Si la tira LED no se ilumina, compruebe si el cable de extensión LED RGB y la tira LED RGB están conectados en la orientación correcta y si el conector de 12 V está alineado con el conector de 12 V de la placa base.
    • La tira LED solo se iluminará cuando el sistema esté encendido.
    • La tira LED se compra por separado.
  2. Conector Clear CMOS
    El conector Clear CMOS le permite borrar la RAM del reloj en tiempo real (RTC) en la CMOS, que contiene la fecha, la hora, las contraseñas del sistema y los parámetros de configuración del sistema.
    Para borrar la RAM RTC:
    1. Apague el ordenador y desenchufe el cable de alimentación.
    2. Cortocircuite el pin 1-2 con un objeto metálico o una tapa de puente durante unos 5-10 segundos.
    3. Enchufe el cable de alimentación y encienda el ordenador.
    4. Mantenga pulsada la tecla <Del> durante el proceso de arranque y entre en la configuración de la BIOS para volver a introducir los datos.

      NO cortocircuite los pines excepto cuando borre la RAM RTC. ¡Cortocircuitar o colocar una tapa de puente provocará un fallo de arranque del sistema!
      advertencia NOTA:
       Si los pasos anteriores no ayudan, retire la pila de botón integrada y cortocircuite los dos pines de nuevo para borrar los datos de la RAM CMOS RTC. Después de borrar la CMOS, vuelva a instalar la pila de botón.
  3. Conector de puerto COM
    El conector de puerto COM (serie) le permite conectar un módulo de puerto COM. Conecte el cable del módulo de puerto COM a este conector y, a continuación, instale el módulo en una abertura de ranura en el chasis del sistema.

    advertencia NOTA:
    El módulo de puerto COM se compra por separado.
  1. Conector de audio del panel frontal
    El conector de audio del panel frontal es para un módulo de E/S de audio del panel frontal montado en el chasis que admite audio HD. Conecte un extremo del cable del módulo de E/S de audio del panel frontal a este conector.


    Le recomendamos que conecte un módulo de audio del panel frontal de alta definición a este conector para aprovechar la capacidad de audio de alta definición de la placa base.
  2. Conector de salida S/PDIF
    El conector de salida S/PDIF le permite conectar el módulo de salida de interfaz digital Sony/Philips (S/PDIF).

    advertencia NOTA:
    El módulo S/PDIF se compra por separado.
  3. Conector del altavoz
    El conector de 4 pines le permite conectar el altavoz de advertencia del sistema montado en el chasis. El altavoz le permite escuchar los pitidos y las advertencias del sistema.
  4. Conector SPI TPM
    Este conector admite un sistema Trusted Platform Module (TPM) con una interfaz periférica serie (SPI), lo que le permite almacenar de forma segura claves, certificados digitales, contraseñas y datos. Un sistema TPM también ayuda a mejorar la seguridad de la red, protege las identidades digitales y garantiza la integridad de la plataforma.

    advertencia NOTA: El módulo SPI TPM se compra por separado.
  5. Conector del panel del sistema
    El conector del panel del sistema admite varias funciones montadas en el chasis.
    • Conector LED de alimentación del sistema (+PWR_LED-)
      El conector de 2 pines le permite conectar el LED de alimentación del sistema. El LED de alimentación del sistema se ilumina cuando el sistema está conectado a una fuente de alimentación o cuando enciende la alimentación del sistema, y parpadea cuando el sistema está en modo de suspensión.
    • Conector LED de actividad del dispositivo de almacenamiento (+HDD_LED-)
      El conector de 2 pines le permite conectar el LED de actividad del dispositivo de almacenamiento. El LED de actividad del dispositivo de almacenamiento se ilumina o parpadea cuando se leen o escriben datos en el dispositivo de almacenamiento o en la tarjeta adicional del dispositivo de almacenamiento.
    • Conector del botón de encendido/botón de apagado suave (PWR_BTN)
      El conector de 3-1 pines le permite conectar el botón de encendido del sistema. Pulse el botón de encendido para encender el sistema o poner el sistema en modo de suspensión o apagado suave (dependiendo de la configuración del sistema operativo).
    • Conector del botón de reinicio (RESET)
      El conector de 2 pines le permite conectar el botón de reinicio montado en el chasis. Pulse el botón de reinicio para reiniciar el sistema.

Conectores del panel trasero

Conectores del panel trasero

  1. Puerto combinado PS/2 para teclado/ratón. Este puerto es para un teclado o ratón PS/2.
  2. Puerto del adaptador de gráficos de vídeo (VGA). Este puerto de 15 pines es para un monitor VGA u otros dispositivos compatibles con VGA.
  3. Puerto Ethernet Realtek 2.5Gb. Este puerto permite una conexión Ethernet de 2,5 Gbps a una red de área local (LAN) a través de un concentrador de red. Consulte la siguiente tabla para ver las indicaciones LED del puerto Ethernet.
    Indicaciones LED del puerto Ethernet Realtek 2.5Gb

LED de enlace de actividad

Estado Descripción
APAGADO Sin enlace
VERDE Enlazado
PARPADEANDO Actividad de datos

LED de velocidad

Estado Descripción
APAGADO Sin enlace
VERDE Conexión de 2,5 Gbps
NARANJA Conexión de 1 Gbps / 100 Mbps / 10 Mbps
  1. Puerto de entrada de línea (azul claro). Este puerto conecta la pletina, el reproductor de CD, DVD u otras fuentes de audio.
  2. Puerto de salida de línea (lima). Este puerto conecta unos auriculares o un altavoz. En las configuraciones de 4 canales, 5.1 canales y 7.1 canales, la función de este puerto se convierte en Salida de altavoz frontal.
  3. Puertos USB 2.0. Estos puertos de bus serie universal (USB) son para dispositivos USB 2.0.
  4. Puerto HDMI™. Este puerto es para un conector de interfaz multimedia de alta definición (HDMI™) y es compatible con HDCP, lo que permite la reproducción de HD DVD, Blu-ray y otros contenidos protegidos.
  5. Puertos USB 3.2 Gen 1 (hasta 5 Gbps). Estos puertos de bus serie universal (USB) se conectan a dispositivos USB 3.2 Gen 1.
  6. Puerto de micrófono (rosa). Este puerto conecta un micrófono.
    advertencia NOTA: Consulte la tabla de configuración de audio a continuación para conocer la función de los puertos de audio en la configuración de 2, 4, 5.1 o 7.1 canales.
Configuración de audio de 2, 4, 5.1 o 7.1 canales
Puerto 2 canales 4 canales 5.1 canales 7.1 canales
Azul claro (panel trasero) - Salida de altavoz trasero Salida de altavoz trasero Salida de altavoz trasero
Verde (panel trasero) Salida de altavoz frontal Salida de altavoz frontal Salida de altavoz frontal Salida de altavoz frontal
Rosa (panel trasero) - - Central/Subwoofer Central/Subwoofer
Verde (panel frontal) - - - Salida de altavoz lateral
Rosa (panel frontal) - - - -

advertencia NOTA: Para configurar una salida de audio de 7.1 canales:
Utilice un chasis con módulo de audio HD en el panel frontal para admitir una salida de audio de 7.1 canales.

Unidad Central de Procesamiento (CPU)

Esta placa base viene con un zócalo LGA1700 diseñado para la 13.ª generación de Intel ® Core™ y la 12.ª generación de Intel ® Core™, Pentium ® Gold y Celeron ® Processors.


Desenchufe todos los cables de alimentación antes de instalar la CPU.

  • Asegúrese de instalar la CPU correcta diseñada solo para el zócalo LGA1700. NO instale una CPU diseñada para los zócalos LGA1155, LGA1156, LGA1151 y LGA1200 en el zócalo LGA1700.
  • ASUS no cubrirá los daños que resulten de la instalación/extracción incorrecta de la CPU, la orientación/colocación incorrecta de la CPU u otros daños que resulten de la negligencia del usuario.

Instalación de la CPU

Unidad Central de Procesamiento - Instalación de la CPU - Paso 1


Tenga cuidado al levantar la palanca de carga, asegúrese de sujetar la palanca de carga al soltarla. Soltar la palanca de carga inmediatamente después de soltarla puede hacer que la palanca de carga retroceda bruscamente y cause daños a la placa base.
Unidad Central de Procesamiento - Instalación de la CPU - Paso 2

Memoria del sistema

Esta placa base viene con dos zócalos de módulo de memoria en línea dual (DIMM) de velocidad de datos doble 5 (DDR5). La figura ilustra la ubicación de los zócalos DIMM DDR5:
Unidad Central de Procesamiento - Memoria del sistema


Un módulo de memoria DDR5 tiene una muesca diferente a la de un módulo DDR, DDR2, DDR3 o DDR4. NO instale un módulo de memoria DDR, DDR2, DDR3 o DDR4 en la ranura DDR5.

  • Puede instalar tamaños de memoria variables en el Canal A y el Canal B. El sistema asigna el tamaño total del canal de menor tamaño para la configuración de doble canal. Cualquier exceso de memoria del canal de mayor tamaño se asigna para el funcionamiento de un solo canal.
  • Puede instalar DIMM DDR5 sin búfer y sin ECC de 8 GB, 16 GB, 24 GB, 32 GB y 48 GB en los zócalos DIMM.

advertencia NOTA:

  • La frecuencia de funcionamiento de la memoria predeterminada depende de su detección de presencia en serie (SPD), que es la forma estándar de acceder a la información desde un módulo de memoria. En el estado predeterminado, algunos módulos de memoria para el overclocking pueden funcionar a una frecuencia más baja que el valor marcado por el proveedor.
  • Para la estabilidad del sistema, utilice un sistema de refrigeración de memoria más eficiente para admitir una carga de memoria completa.
  • Instale siempre los DIMM con la misma latencia CAS. Para una compatibilidad óptima, le recomendamos que instale módulos de memoria de la misma versión o código de fecha (D/C) del mismo proveedor. Consulte con el minorista para obtener los módulos de memoria correctos.
  • Los tipos de memoria admitidos, la velocidad de datos (velocidad) y el número de módulos DRAM varían según la CPU y la configuración de la memoria; para obtener más información, consulte la lista de compatibilidad de CPU/memoria en la pestaña Soporte del sitio de información del producto o visite https://www.asus.com/support/.

CPU - Configuraciones de memoria recomendadas

Instalación de un DIMM

CPU - Instalación de un DIMM

Para quitar un DIMM
CPU - Para quitar un DIMM

Compatibilidad con BIOS y RAID

Conocimiento de la BIOS

advertencia NOTA:
La nueva BIOS UEFI de ASUS es una interfaz extensible unificada que cumple con la arquitectura UEFI, ofreciendo una interfaz fácil de usar que va más allá de los controles de la BIOS tradicional solo con teclado para permitir una entrada de ratón más flexible y cómoda. Puede navegar fácilmente por la nueva BIOS UEFI con la misma fluidez que su sistema operativo. El término "BIOS" en esta guía del usuario se refiere a "UEFI BIOS" a menos que se especifique lo contrario.

La BIOS (Sistema básico de entrada/salida) almacena la configuración del hardware del sistema, como la configuración del dispositivo de almacenamiento, la configuración de overclocking, la administración avanzada de energía y la configuración del dispositivo de arranque que son necesarios para el inicio del sistema en la CMOS de la placa base. En circunstancias normales, la configuración predeterminada de la BIOS se aplica a la mayoría de las condiciones para garantizar un rendimiento óptimo. NO cambie la configuración predeterminada de la BIOS excepto en las siguientes circunstancias:

  • Aparece un mensaje de error en la pantalla durante el arranque del sistema y le solicita que ejecute la configuración de la BIOS.
  • Ha instalado un nuevo componente del sistema que requiere más ajustes o actualizaciones de la BIOS.


Una configuración inapropiada de la BIOS puede provocar inestabilidad o fallos de arranque. Recomendamos encarecidamente que cambie la configuración de la BIOS solo con la ayuda de personal de servicio capacitado.

advertencia NOTA:
La configuración y las opciones de la BIOS pueden variar debido a las diferentes versiones de la BIOS. Consulte la última versión de la BIOS para ver la configuración y las opciones.


Para obtener más información sobre las configuraciones de la BIOS, consulte https://www.asus.com/support o descargue el manual de la BIOS escaneando el código QR.

Programa de configuración de la BIOS

Utilice la configuración de la BIOS para actualizar la BIOS o configurar sus parámetros. Las pantallas de la BIOS incluyen teclas de navegación y una breve ayuda en pantalla para guiarle en el uso del programa de configuración de la BIOS.

Acceso a la BIOS al inicio

Para acceder a la configuración de la BIOS al inicio, pulse <Delete> o <F2> durante la autoprueba de encendido (POST). Si no pulsa <Delete> o <F2>, la POST continúa con sus rutinas.

Acceso a la configuración de la BIOS después de la POST

Para acceder a la configuración de la BIOS después de la POST:

  • Pulse <Ctrl>+<Alt>+<Delete> simultáneamente.
  • Pulse el botón de reinicio en el chasis del sistema.
  • Pulse el botón de encendido para apagar el sistema y volver a encenderlo. Realice esta opción solo si no ha podido acceder a la configuración de la BIOS utilizando las dos primeras opciones.

Después de realizar cualquiera de las tres opciones, pulse la tecla <Delete> para acceder a la BIOS.

  • Asegúrese de que un ratón USB está conectado a su placa base si desea utilizar el ratón para controlar el programa de configuración de la BIOS.
  • Si el sistema se vuelve inestable después de cambiar cualquier configuración de la BIOS, cargue la configuración predeterminada para garantizar la compatibilidad y la estabilidad del sistema. Seleccione el elemento Load Optimized Defaults (Cargar valores predeterminados optimizados) en el menú Exit (Salir) o pulse la tecla de acceso rápido <F5>.
  • Si el sistema no arranca después de cambiar cualquier configuración de la BIOS, intente borrar la CMOS y restablecer la placa base al valor predeterminado.
  • El programa de configuración de la BIOS no es compatible con dispositivos Bluetooth.

Pantalla del menú de la BIOS

El programa de configuración de la BIOS se puede utilizar en dos modos: EZ Mode (Modo EZ) y Advanced Mode (Modo avanzado). Puede cambiar de modo desde Setup Mode (Modo de configuración) en el Boot menu (Menú de inicio) o pulsando la tecla de acceso rápido <F7>.

ASUS EZ Flash 3

La función ASUS EZ Flash 3 le permite actualizar la BIOS sin utilizar una utilidad basada en el sistema operativo.


Asegúrese de cargar la configuración predeterminada de la BIOS para garantizar la compatibilidad y la estabilidad del sistema. Seleccione el elemento Load Optimized Defaults (Cargar valores predeterminados optimizados) en el menú Exit (Salir) o pulse la tecla de acceso rápido <F5>.

Para actualizar la BIOS

  • Esta función solo es compatible con dispositivos como una unidad flash USB con formato FAT 32/16 y una sola partición.
  • NO apague ni reinicie el sistema mientras actualiza la BIOS para evitar fallos de arranque del sistema.
  1. Inserte la unidad flash USB que contiene el archivo de BIOS más reciente en el puerto USB.
  2. Acceda al modo avanzado del programa de configuración de la BIOS. Vaya al menú Tool (Herramienta) para seleccionar ASUS EZ Flash 3 Utility (Utilidad ASUS EZ Flash 3) y pulse <Enter>.
  3. Pulse las teclas de flecha izquierda/derecha para cambiar al campo Drive (Unidad).
  4. Pulse las teclas de flecha arriba/abajo para buscar la unidad flash USB que contiene la BIOS más reciente y, a continuación, pulse <Enter>.
  5. Pulse las teclas de flecha izquierda/derecha para cambiar al campo Folder (Carpeta).
  6. Pulse las teclas de flecha arriba/abajo para buscar el archivo de la BIOS y, a continuación, pulse <Enter> para realizar el proceso de actualización de la BIOS. Reinicie el sistema cuando finalice el proceso de actualización.

ASUS CrashFree BIOS 3

La utilidad ASUS CrashFree BIOS 3 es una herramienta de recuperación automática que le permite restaurar el archivo de la BIOS cuando falla o se daña durante el proceso de actualización. Puede restaurar un archivo de la BIOS dañado utilizando una unidad flash USB que contenga el archivo de la BIOS.

Recuperación de la BIOS

  1. Descargue la última versión de la BIOS para esta placa base desde https://www.asus.com/support/.
  2. Cambie el nombre del archivo de la BIOS a ASUS.CAP o PB76MK5.CAP y copie el archivo de la BIOS renombrado a una unidad flash USB.
  3. Encienda el sistema.
  4. Inserte la unidad flash USB que contiene el archivo de la BIOS en un puerto USB.
  5. La utilidad comprueba automáticamente los dispositivos en busca del archivo de la BIOS. Cuando se encuentra, la utilidad lee el archivo de la BIOS y entra automáticamente en ASUS EZ Flash 3.
  6. El sistema requiere que acceda a la configuración de la BIOS para recuperar la configuración de la BIOS. Para garantizar la compatibilidad y la estabilidad del sistema, le recomendamos que pulse <F5> para cargar los valores predeterminados de la BIOS.


NO apague ni reinicie el sistema mientras actualiza la BIOS. Si lo hace, puede provocar un fallo de arranque del sistema.

Configuraciones RAID

La placa base viene con la tecnología Intel® Rapid Storage que admite la configuración SATA RAID 0, RAID 1, RAID 5 y RAID 10.


Para obtener más información sobre la configuración de sus conjuntos RAID, consulte la Guía de configuración RAID que puede encontrar en https://www.asus.com/support/, o escaneando el código QR.

Definiciones de RAID

RAID 0 (seccionamiento de datos) optimiza dos unidades de disco duro idénticas para leer y escribir datos en paralelo, en pilas intercaladas. Dos discos duros realizan el mismo trabajo que una sola unidad, pero a una velocidad de transferencia de datos sostenida, el doble que la de un solo disco, mejorando así el acceso y el almacenamiento de datos. Para esta configuración se requiere el uso de dos discos duros idénticos nuevos.

RAID 1 (duplicación de datos) copia y mantiene una imagen idéntica de los datos de una unidad a una segunda unidad. Si una unidad falla, el software de gestión de la matriz de discos dirige todas las aplicaciones a la unidad superviviente, ya que contiene una copia completa de los datos de la otra unidad. Esta configuración RAID proporciona protección de datos y aumenta la tolerancia a fallos de todo el sistema. Utilice dos unidades nuevas o utilice una unidad existente y una nueva para esta configuración. La nueva unidad debe ser del mismo tamaño o mayor que la unidad existente.

RAID 5 secciona tanto los datos como la información de paridad en tres o más unidades de disco duro. Entre las ventajas de la configuración RAID 5 se incluyen un mejor rendimiento del HDD, tolerancia a fallos y mayor capacidad de almacenamiento. La configuración RAID 5 es la más adecuada para el procesamiento de transacciones, las aplicaciones de bases de datos relacionales, la planificación de recursos empresariales y otros sistemas empresariales. Utilice un mínimo de tres unidades de disco duro idénticas para esta configuración.

RAID 10 es una combinación de seccionamiento y duplicación de datos sin paridad (datos de redundancia) que tengan que ser calculados y escritos. Con la configuración RAID 10 se obtienen todas las ventajas de las configuraciones RAID 0 y RAID 1. Utilice cuatro discos duros nuevos o utilice un disco existente y tres discos nuevos para esta configuración.

Servicio y soporte técnico

Visite nuestro sitio web multilingüe en https://www.asus.com/support.

Para obtener toda la información sobre la garantía, visite https://www.asus.com/support.

Información de seguridad

Seguridad eléctrica

  • Para evitar el riesgo de descarga eléctrica, desconecte el cable de alimentación de la toma de corriente antes de trasladar el sistema.
  • Cuando añada o retire dispositivos al sistema, asegúrese de que los cables de alimentación de los dispositivos estén desenchufados antes de conectar los cables de señal. Si es posible, desconecte todos los cables de alimentación del sistema existente antes de añadir un dispositivo.
  • Antes de conectar o retirar los cables de señal de la placa base, asegúrese de que todos los cables de alimentación estén desenchufados.
  • Busque asistencia profesional antes de utilizar un adaptador o un cable de extensión. Estos dispositivos podrían interrumpir el circuito de conexión a tierra.
  • Asegúrese de que su fuente de alimentación está ajustada a la tensión correcta en su zona. Si no está seguro de la tensión de la toma de corriente que está utilizando, póngase en contacto con su compañía eléctrica local.
  • Si la fuente de alimentación está averiada, no intente arreglarla usted mismo. Póngase en contacto con un técnico de servicio cualificado o con su distribuidor.

Seguridad de funcionamiento

  • Antes de instalar la placa base y añadir dispositivos en ella, lea atentamente todos los manuales que vienen con el paquete.
  • Antes de utilizar el producto, asegúrese de que todos los cables están conectados correctamente y de que los cables de alimentación no están dañados. Si detecta algún daño, póngase en contacto con su distribuidor inmediatamente.
  • Para evitar cortocircuitos, mantenga los clips de papel, los tornillos y las grapas alejados de los conectores, las ranuras, los zócalos y los circuitos.
  • Evite el polvo, la humedad y las temperaturas extremas. No coloque el producto en ninguna zona donde pueda mojarse.
  • Coloque el producto sobre una superficie estable.
  • Si tiene problemas técnicos con el producto, póngase en contacto con un técnico de servicio cualificado o con su distribuidor.
  • Su placa base solo debe utilizarse en entornos con temperaturas ambiente entre 0 °C y 40 °C.

Información de seguridad sobre las pilas de botón/moneda

precaución


MANTENER FUERA DEL ALCANCE DE LOS NIÑOS
La ingestión puede provocar quemaduras químicas, perforación de tejidos blandos y la muerte. Pueden producirse quemaduras graves en las 2 horas siguientes a la ingestión.
Busque atención médica inmediatamente.

Referencias

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de la Asus PRIME B760M-K

Idiomas disponibles

Manuales relacionados para Asus PRIME B760M-K

Tabla de contenido
