Manual de Asus PRIME B760-PLUS

Convenciones utilizadas en esta guía

Para asegurarse de que realiza ciertas tareas correctamente, tenga en cuenta los siguientes símbolos utilizados en esta guía del usuario.

Información para evitar daños a los componentes y lesiones a usted mismo al intentar completar una tarea.

Instrucciones que DEBE seguir para completar una tarea.
NOTA: Consejos e información adicional para ayudarle a completar una tarea.

Contenido del paquete

Compruebe que el paquete de la placa base contiene los siguientes elementos.

NOTA: Si alguno de los elementos anteriores está dañado o falta, póngase en contacto con su distribuidor.

Resumen de las especificaciones de PRIME B760-PLUS

NOTA:

• Las especificaciones están sujetas a cambios sin previo aviso. Consulte el sitio web de ASUS para conocer las últimas especificaciones.
• Para obtener más información sobre cómo descargar e instalar controladores y utilidades para su placa base, escanee el código QR a continuación:

Introducción del producto

Antes de continuar

Tome nota de las siguientes precauciones antes de instalar los componentes de la placa base o de cambiar cualquier configuración de la placa base.

• Desconecte el cable de alimentación de la toma de corriente antes de tocar cualquier componente.
• Antes de manipular los componentes, utilice una pulsera antiestática con toma de tierra o toque un objeto con toma de tierra o un objeto metálico, como la carcasa de la fuente de alimentación, para evitar dañarlos debido a la electricidad estática.
• Sujete los componentes por los bordes para evitar tocar los circuitos integrados que contienen.
• Cada vez que desinstale un componente, colóquelo en una almohadilla antiestática con toma de tierra o en la bolsa que venía con el componente.
• Antes de instalar o retirar cualquier componente, asegúrese de que la fuente de alimentación ATX esté apagada o de que el cable de alimentación esté desconectado de la fuente de alimentación. Si no lo hace, puede causar graves daños a la placa base, a los periféricos o a los componentes.

NOTA:

• Las definiciones de los pines de este capítulo son solo para referencia. Los nombres de los pines dependen de la ubicación del encabezado/puente/conector.
• Para obtener más información sobre la instalación de la placa base, escanee el código QR que aparece a continuación:

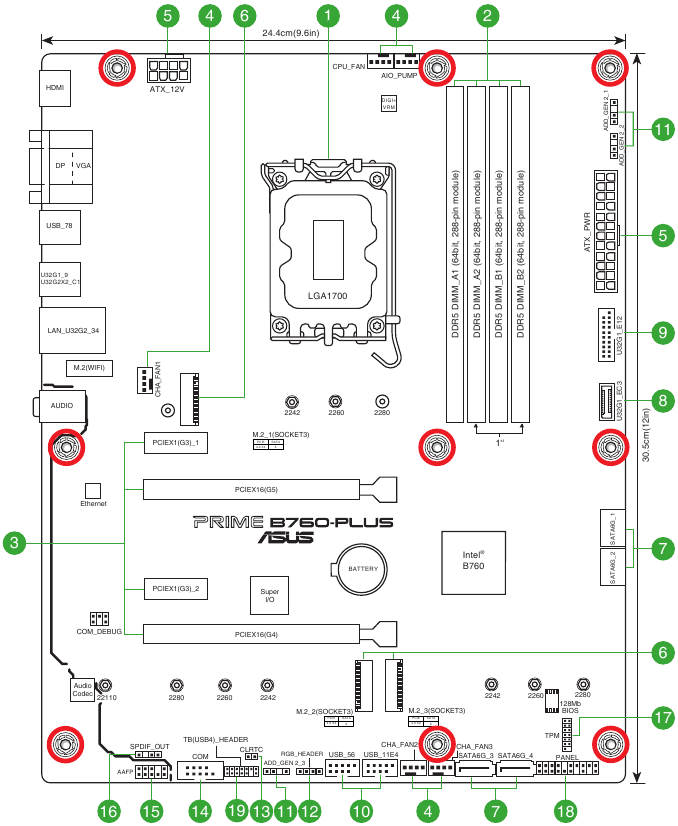

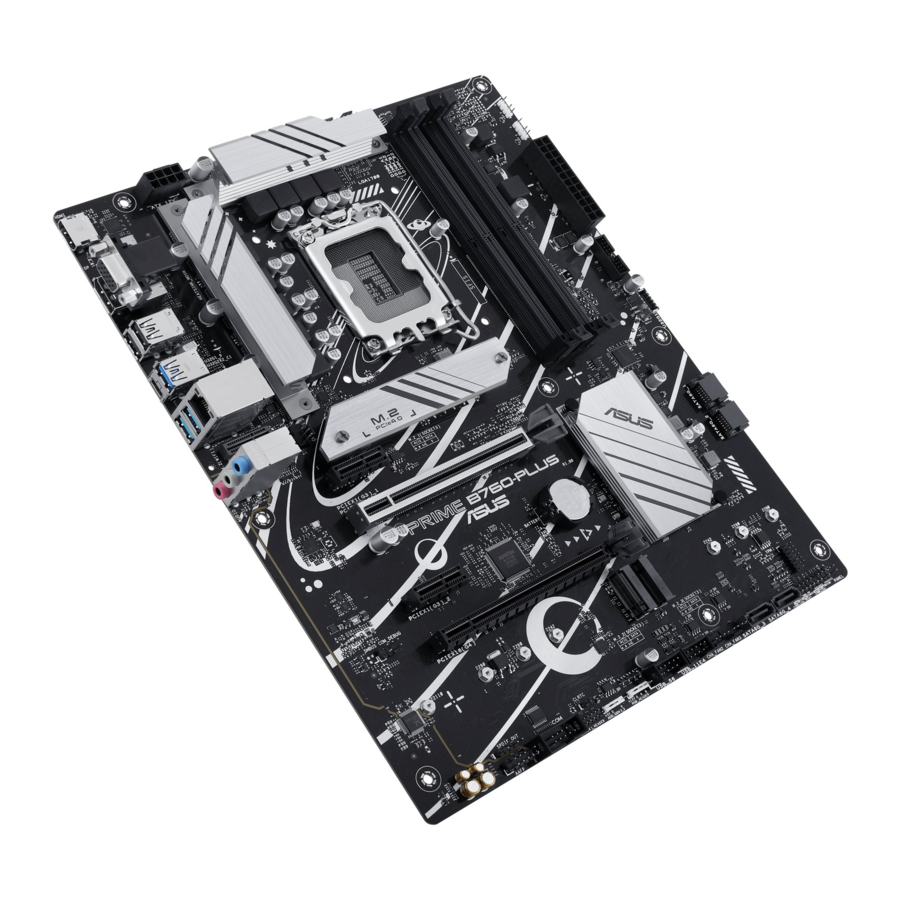

Descripción general de la placa base

Desenchufe el cable de alimentación antes de instalar o quitar la placa base. No hacerlo puede causarle lesiones físicas y dañar los componentes de la placa base.

Contenido del diseño

1. Zócalo de la CPU
   La placa base viene con un zócalo LGA1700 diseñado para procesadores Intel^® Core™ de 13.ª generación e Intel^® Core™ de 12.ª generación, Pentium^® Gold y Celeron^®.
   NOTA:
   Para obtener más detalles, consulte Unidad central de procesamiento (CPU).
2. Ranuras DIMM DDR5
   La placa base viene con ranuras Dual Inline Memory Modules (DIMM) diseñadas para módulos de memoria DDR5 (Double Data Rate 5).
   NOTA:
   Para obtener más detalles, consulte Memoria del sistema.
3. Ranuras de expansión
   Esta placa base admite dos tarjetas gráficas PCIe x16 y dos tarjetas de red PCIe 3.0, tarjetas SCSI u otras tarjetas que cumplan con la especificación PCI Express.
4. Conectores de ventilador
   Los conectores de ventilador le permiten conectar ventiladores para refrigerar el sistema.


   Conector	Corriente máx.	Potencia máx.	Velocidad predeterminada	Control compartido
   CPU_FAN	1A	12W	Controlado por Q-Fan	-
   CHA_FAN1	1A	12W	Controlado por Q-Fan	-
   CHA_FAN2	1A	12W	Controlado por Q-Fan	-
   CHA_FAN3	1A	12W	Controlado por Q-Fan	-
   AIO_PUMP	1A	12W	Máxima velocidad	-

5. Conectores de alimentación
   Estos conectores de alimentación le permiten conectar la placa base a una fuente de alimentación. Los enchufes de la fuente de alimentación están diseñados para encajar en una sola orientación. Busque la orientación correcta y empuje firmemente hasta que los enchufes de la fuente de alimentación estén completamente insertados.

   Asegúrese de conectar el enchufe de alimentación de 8 pines.

   • Recomendamos que utilice una fuente de alimentación con una potencia de salida superior al configurar un sistema con dispositivos que consumen más energía. El sistema puede volverse inestable o puede que no se inicie si la alimentación es insuficiente.
   • Si desea utilizar dos tarjetas PCI Express x16 de gama alta, utilice una fuente de alimentación con una potencia de 1000 W o superior para garantizar la estabilidad del sistema.
6. Ranuras M.2 (Key M)
   Las ranuras M.2 le permiten instalar dispositivos M.2, como módulos SSD M.2.

   • Procesadores Intel^® de 13.^a y 12.^a generación
     Ranura M.2_1 (Key M), tipo 2242/2260/2280 (admite el modo PCIe 4.0 x4)
   • Chipset Intel^® B760
     Ranura M.2_2 (Key M), tipo 2242/2260/2280/22110 (admite el modo PCIe 4.0 x4)
     Ranura M.2_3 (Key M), tipo 2242/2260/2280 (admite el modo PCIe 4.0 x2)
7. Puertos SATA de 6 Gb/s
   Los puertos SATA de 6 Gb/s le permiten conectar dispositivos SATA, como unidades de disco óptico y unidades de disco duro, a través de cables SATA.
8. Conector del panel frontal USB 3.2 Gen 1 Type-C^®
   El conector USB 3.2 Gen 1 Type-C^® le permite conectar un módulo USB 3.2 Gen 1 Type-C^® para un puerto USB 3.2 Gen 1 Type-C adicional en el panel frontal. El conector USB 3.2 Gen 1 Type-C^® proporciona velocidades de transferencia de datos de hasta 5 Gb/s.

   NOTA:
   El módulo USB 3.2 Gen 1 Type-C^® se compra por separado.
9. Conector USB 3.2 Gen 1
   El conector USB 3.2 Gen 1 le permite conectar un módulo USB 3.2 Gen 1 para puertos USB 3.2 Gen 1 adicionales. El conector USB 3.2 Gen 1 proporciona velocidades de transferencia de datos de hasta 5 Gb/s.

   NOTA:
   El módulo USB 3.2 Gen 1 se compra por separado.
10. Conectores USB 2.0
    Los conectores USB 2.0 le permiten conectar módulos USB para puertos USB 2.0 adicionales. Los conectores USB 2.0 proporcionan velocidades de transferencia de datos de hasta 480 Mb/s.


    NO conecte un cable 1394 a los conectores USB. ¡Si lo hace, dañará la placa base!
    NOTA:
    El módulo USB 2.0 se compra por separado.
11. Conectores Gen 2 direccionables
    Los conectores Gen 2 direccionables le permiten conectar tiras LED RGB WS2812B direccionables individualmente o tiras LED basadas en WS2812B.


    Los conectores Gen 2 direccionables admiten tiras LED RGB direccionables WS2812B (5 V/Datos/Tierra), con una potencia máxima de 3 A (5 V), y los conectores direccionables de esta placa pueden admitir un máximo combinado de 500 LED.

    Antes de instalar o quitar cualquier componente, asegúrese de que la fuente de alimentación esté apagada o de que el cable de alimentación esté desconectado de la fuente de alimentación. Si no lo hace, puede dañar gravemente la placa base, los periféricos o los componentes.
    NOTA:
    • La iluminación y el color reales variarán con la tira LED.
    • Si la tira LED no se enciende, compruebe si la tira LED RGB direccionable está conectada en la orientación correcta y si el conector de 5 V está alineado con el conector de 5 V de la placa base.
    • La tira LED RGB direccionable solo se encenderá cuando el sistema esté encendido.
    • La tira LED RGB direccionable se compra por separado.
12. Conector Aura RGB
    El conector Aura RGB le permite conectar tiras LED RGB.


    El conector Aura RGB admite tiras LED multicolores RGB 5050 (12 V/G/R/B), con una potencia máxima de 3 A (12 V) y una longitud no superior a 3 m.

    Antes de instalar o quitar cualquier componente, asegúrese de que la fuente de alimentación ATX esté apagada o de que el cable de alimentación esté desconectado de la fuente de alimentación. Si no lo hace, puede dañar gravemente la placa base, los periféricos o los componentes.
    NOTA:
    • La iluminación y el color reales variarán con la tira LED.
    • Si la tira LED no se enciende, compruebe si el cable de extensión LED RGB y la tira LED RGB están conectados en la orientación correcta y si el conector de 12 V está alineado con el conector de 12 V de la placa base.
    • La tira LED solo se encenderá cuando el sistema esté encendido.
    • La tira LED se compra por separado.
13. Conector Clear CMOS
    El conector Clear CMOS le permite borrar la RAM del reloj en tiempo real (RTC) en la CMOS, que contiene la fecha, la hora, las contraseñas del sistema y los parámetros de configuración del sistema.

    Para borrar la RAM RTC:
    1. Apague el ordenador y desenchufe el cable de alimentación.
    2. Cortocircuite los pines 1-2 con un objeto metálico o una tapa de puente durante unos 5-10 segundos.
    3. Enchufe el cable de alimentación y encienda el ordenador.
    4. Mantenga pulsada la tecla <Del> durante el proceso de arranque y entre en la configuración de la BIOS para volver a introducir los datos.

NO cortocircuite los pines excepto cuando borre la RAM RTC. Cortocircuitar o colocar una tapa de puente provocará un error de arranque del sistema.
NOTA:
Si los pasos anteriores no ayudan, retire la pila de botón integrada y cortocircuite los dos pines de nuevo para borrar los datos de la RAM CMOS RTC. Después de borrar la CMOS, vuelva a instalar la pila de botón.

14. Conector de puerto COM
    El conector de puerto COM (serie) le permite conectar un módulo de puerto COM. Conecte el cable del módulo de puerto COM a este conector y, a continuación, instale el módulo en una abertura de ranura en el chasis del sistema.

    NOTA:
    El módulo de puerto COM se compra por separado.
15. Conector de audio del panel frontal
    El conector de audio del panel frontal es para un módulo de E/S de audio del panel frontal montado en el chasis que admite audio HD. Conecte un extremo del cable del módulo de E/S de audio del panel frontal a este conector.


    Recomendamos que conecte un módulo de audio del panel frontal de alta definición a este conector para aprovechar la capacidad de audio de alta definición de la placa base.
16. Conector de salida S/PDIF
    El conector de salida S/PDIF le permite conectar el módulo de salida Sony/Philips Digital Interface (S/PDIF).

    NOTA:
    El módulo S/PDIF se compra por separado.
17. Cabezal SPI TPM TPM
    Este cabezal admite un sistema Trusted Platform Module (TPM) con una interfaz periférica serie (SPI), lo que le permite almacenar de forma segura claves, certificados digitales, contraseñas y datos. Un sistema TPM también ayuda a mejorar la seguridad de la red, protege las identidades digitales y garantiza la integridad de la plataforma.

    NOTA:
    El módulo TPM se compra por separado.
18. Conector del panel del sistema
    Este conector admite varias funciones montadas en el chasis.
    • Conector LED de alimentación del sistema (PLED)
      Los conectores de 2 pines y/o 3-1 pines le permiten conectar el LED de alimentación del sistema. El LED de alimentación del sistema se enciende cuando el sistema está conectado a una fuente de alimentación o cuando enciende la alimentación del sistema, y parpadea cuando el sistema está en modo de suspensión.
    • Conector LED de actividad del dispositivo de almacenamiento (HDD_LED)
      El conector de 2 pines le permite conectar el LED de actividad del dispositivo de almacenamiento. El LED de actividad del dispositivo de almacenamiento se enciende o parpadea cuando se leen o escriben datos en el dispositivo de almacenamiento o en la tarjeta adicional del dispositivo de almacenamiento.
    • Conector del altavoz de advertencia del sistema (SPEAKER)
      El conector de 4 pines le permite conectar el altavoz de advertencia del sistema montado en el chasis. El altavoz le permite escuchar pitidos y advertencias del sistema.
    • Conector del botón de encendido/apagado suave (PWRSW)
      El conector de 2 pines le permite conectar el botón de encendido del sistema. Pulse el botón de encendido para encender el sistema o ponerlo en modo de suspensión o apagado suave (dependiendo de la configuración del sistema operativo).
    • Conector del botón de reinicio (RESET)
      El conector de 2 pines le permite conectar el botón de reinicio montado en el chasis. Pulse el botón de reinicio para reiniciar el sistema.
    • Conector de intrusión en el chasis (CHASSIS)
      El conector de 2 pines le permite conectar el sensor o interruptor de detección de intrusión montado en el chasis. El sensor o interruptor de intrusión en el chasis envía una señal de alto nivel al conector cuando se retira o reemplaza un componente del chasis, la señal se genera entonces como un evento de intrusión en el chasis.
19. Cabezal Thunderbolt™ (USB4^®)
    El cabezal Thunderbolt™ (USB4^®) le permite conectar una tarjeta adicional que admita la tecnología Thunderbolt™ o la función USB4 de Intel^®.

    NOTA:
    • La tarjeta adicional se compra por separado.
    • Visite el sitio web oficial de la tarjeta adicional que ha adquirido para obtener más información sobre la compatibilidad.


    La tarjeta adicional solo se puede utilizar cuando se instala en la ranura PCIEX16(G4). Asegúrese de instalar su tarjeta adicional en la ranura PCIEX16(G4).

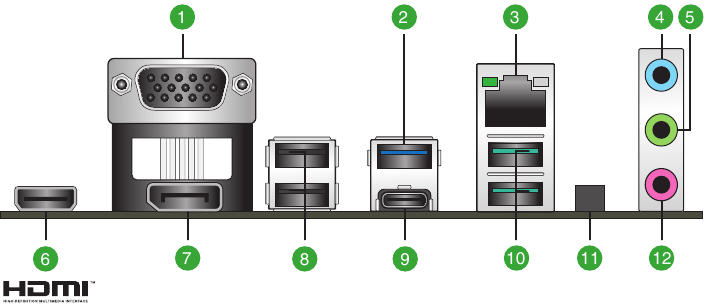

Conectores del panel trasero

1. Puerto del adaptador de gráficos de vídeo (VGA). Este puerto de 15 pines es para un monitor VGA u otros dispositivos compatibles con VGA.
2. Puerto USB 3.2 Gen 1 (hasta 5 Gbps). Este puerto de bus serie universal (USB) se conecta a un dispositivo USB 3.2 Gen 1.
3. Puerto Ethernet de 2,5 Gb. Este puerto permite una conexión Ethernet de 2,5 Gbps a una red de área local (LAN) a través de un concentrador de red. Consulte la tabla de la página siguiente para ver las indicaciones LED del puerto Ethernet.
   Indicaciones LED del puerto Ethernet Realtek de 2,5 Gb


   LED de enlace de actividad
   Estado	Descripción
   APAGADO	Sin enlace
   VERDE	Enlazado
   PARPADEANDO	Actividad de datos
   LED de velocidad
   Estado	Descripción
   APAGADO	Sin enlace
   VERDE	Conexión de 2,5 Gbps
   NARANJA	Conexión de 1 Gbps/100 Mbps/10 Mbps

4. Puerto de entrada de línea (azul claro). Este puerto conecta la cinta, el reproductor de CD, DVD u otras fuentes de audio.
5. Puerto de salida de línea (lima). Este puerto conecta unos auriculares o un altavoz. En las configuraciones de 4 canales, 5.1 canales y 7.1 canales, la función de este puerto pasa a ser Salida de altavoz frontal.
6. Puerto HDMI^TM. Este puerto es para un conector de interfaz multimedia de alta definición (HDMI^TM) y es compatible con HDCP, lo que permite la reproducción de HD DVD, Blu-ray y otros contenidos protegidos.
7. DisplayPort. Este puerto es para un dispositivo compatible con DisplayPort.
8. Puertos USB 2.0. Estos puertos de bus serie universal (USB) son para dispositivos USB 2.0.
9. Puerto USB 3.2 Gen 2x2 (hasta 20 Gbps) (USB Type-C^®). Este puerto de bus serie universal 3.2 (USB 3.2) es para dispositivos USB 3.2 Gen 2x2 Type-C^®.
10. Puertos USB 3.2 Gen 2 (hasta 10 Gbps) (azul verdoso, Type-A). Estos puertos de bus serie universal 3.2 (USB 3.2) son para dispositivos USB 3.2 Gen 2.
11. Ranura M.2 vertical (Key E). La ranura M.2 vertical (Key E) le permite instalar un módulo Wi-Fi M.2.
    NOTA:
    El módulo Wi-Fi M.2 se compra por separado.
12. Puerto de micrófono (rosa). Este puerto conecta un micrófono.
    NOTA:
    Consulte la tabla de configuración de audio que aparece a continuación para conocer la función de los puertos de audio en la configuración de 2, 4, 5.1 o 7.1 canales.

Configuración de audio de 2, 4, 5.1 o 7.1 canales

NOTA:
Para configurar una salida de audio de 7.1 canales:
Utilice un chasis con módulo de audio HD en el panel frontal para admitir una salida de audio de 7.1 canales.

Unidad Central de Procesamiento (CPU)

Esta placa base viene con un zócalo LGA1700 diseñado para procesadores Intel^® Core™ de 13.ª generación e Intel^® Core™ de 12.ª generación, Pentium^® Gold y Celeron^®.

Desenchufe todos los cables de alimentación antes de instalar la CPU.

• Asegúrese de instalar la CPU correcta diseñada solo para el zócalo LGA1700. NO instale una CPU diseñada para los zócalos LGA1155, LGA1156, LGA1151 y LGA1200 en el zócalo LGA1700.
• ASUS no cubrirá los daños resultantes de la instalación/extracción incorrecta de la CPU, la orientación/colocación incorrecta de la CPU u otros daños resultantes de la negligencia del usuario.

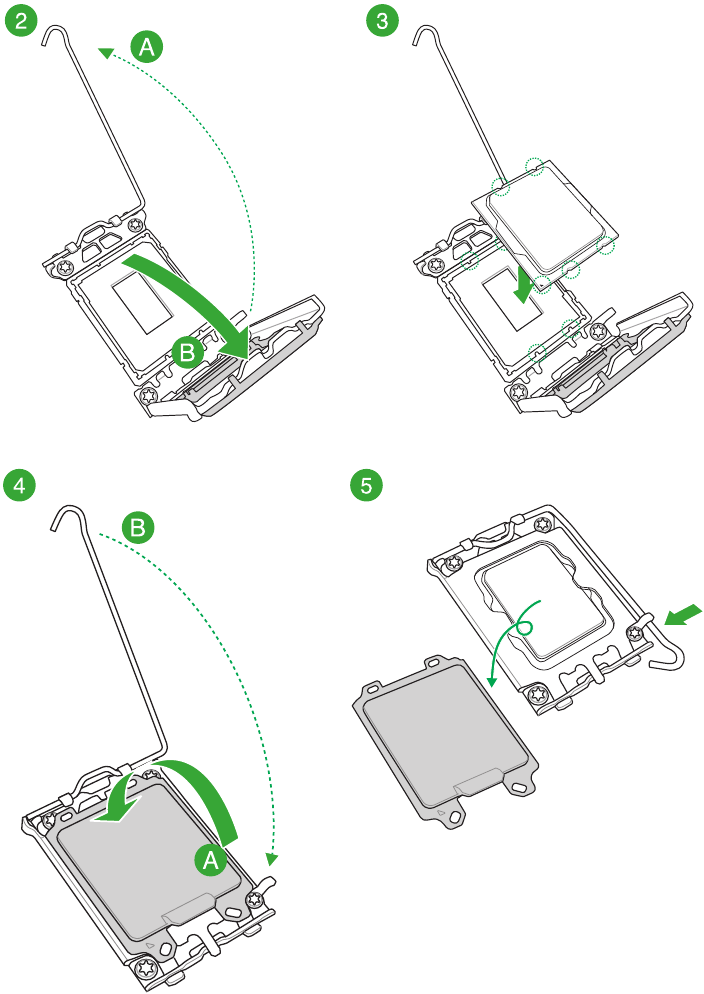

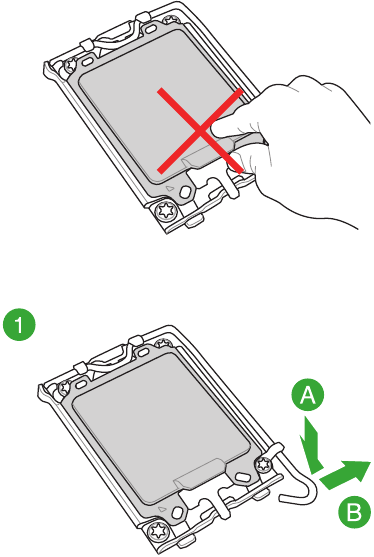

Instalación de la CPU

Tenga cuidado al levantar la palanca de carga, asegúrese de sujetar la palanca de carga al soltarla. Soltar la palanca de carga inmediatamente después de soltarla puede hacer que la palanca de carga retroceda bruscamente y cause daños a la placa base.

Memoria del sistema

Esta placa base viene con cuatro ranuras de módulos de memoria Dual Inline Memory Modules (DIMM) diseñadas para módulos de memoria DDR5 (Double Data Rate 5). La figura ilustra la ubicación de los zócalos DDR5 DIMM:

Un módulo de memoria DDR5 tiene una muesca diferente a la de un módulo DDR, DDR2, DDR3 o DDR4. NO instale un módulo de memoria DDR, DDR2, DDR3 o DDR4 en la ranura DDR5.

• Puede instalar tamaños de memoria variables en el canal A y el canal B. El sistema asigna el tamaño total del canal de menor tamaño para la configuración de doble canal. Cualquier exceso de memoria del canal de mayor tamaño se asigna para el funcionamiento de un solo canal.
• Puede instalar DIMM DDR5 sin búfer y sin ECC de 8 GB, 16 GB y 32 GB en las ranuras DIMM.

NOTA:

• La frecuencia de funcionamiento de la memoria predeterminada depende de su Serial Presence Detect (SPD), que es la forma estándar de acceder a la información desde un módulo de memoria. En el estado predeterminado, algunos módulos de memoria para el overclocking pueden funcionar a una frecuencia más baja que el valor marcado por el proveedor.
• Para la estabilidad del sistema, utilice un sistema de refrigeración de memoria más eficiente para soportar una carga de memoria completa.
• Instale siempre DIMM con la misma latencia CAS. Para una compatibilidad óptima, le recomendamos que instale módulos de memoria de la misma versión o código de fecha (D/C) del mismo proveedor. Consulte con el distribuidor para obtener los módulos de memoria correctos.
• Los tipos de memoria admitidos, la velocidad de datos (velocidad) y el número de módulos DRAM varían según la CPU y la configuración de la memoria; para obtener más información, consulte la lista de compatibilidad de CPU/memoria en la pestaña Soporte del sitio de información del producto o visite https://www.asus.com/support/.

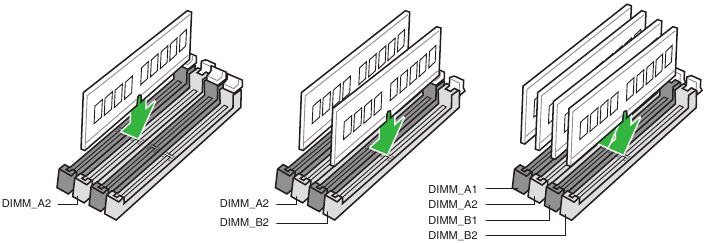

Configuraciones de memoria recomendadas

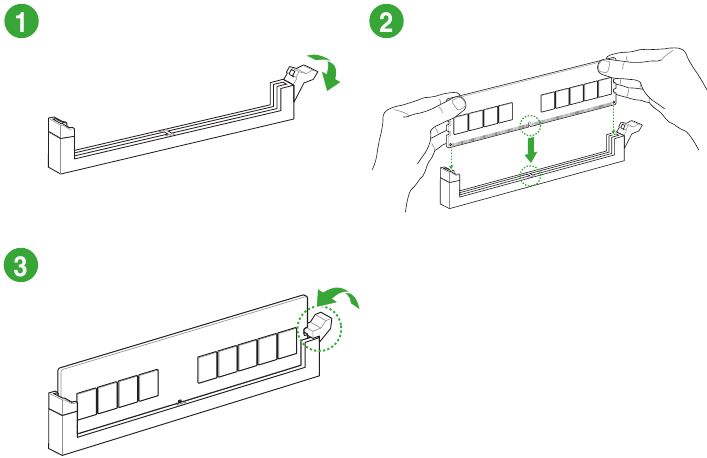

Instalación de un DIMM

Para extraer un DIMM

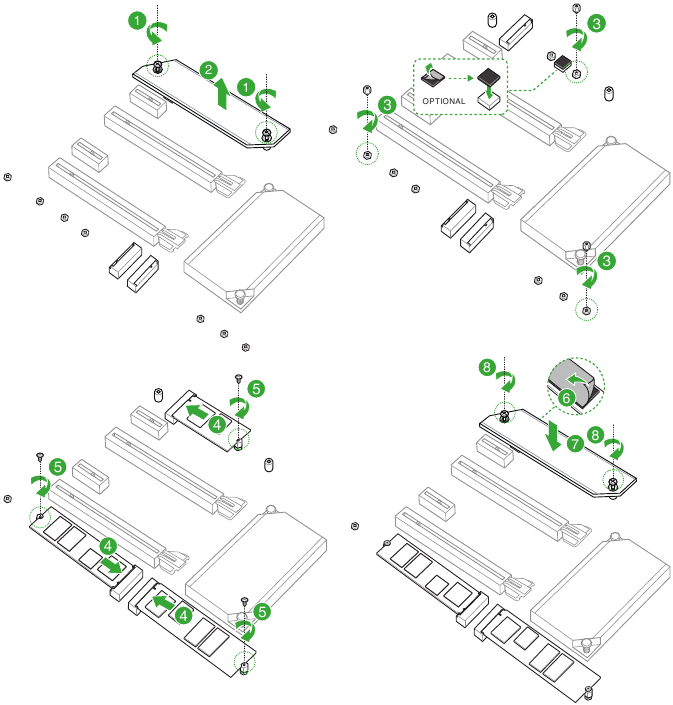

Instalación de M.2

NOTA:

• Asegúrese de instalar la almohadilla de goma M.2 incluida antes de instalar su dispositivo de almacenamiento M.2 de una sola cara.
• NO instale las almohadillas de goma M.2 incluidas cuando instale un dispositivo de almacenamiento M.2 de doble cara. La almohadilla de goma instalada de forma predeterminada es compatible con dispositivos de almacenamiento M.2 de doble cara.
• Los diagramas de esta sección son solo para referencia.
• Los dispositivos de almacenamiento M.2 se compran por separado.

Compatibilidad con BIOS y RAID

Conocimiento de la BIOS

NOTA:
La nueva BIOS UEFI de ASUS es una interfaz extensible unificada que cumple con la arquitectura UEFI, que ofrece una interfaz fácil de usar que va más allá de los controles de BIOS tradicionales solo con teclado para permitir una entrada de ratón más flexible y cómoda. Puede navegar fácilmente por la nueva BIOS UEFI con la misma fluidez que su sistema operativo. El término "BIOS" en este manual del usuario se refiere a "BIOS UEFI" a menos que se especifique lo contrario.
La BIOS (Sistema básico de entrada/salida) almacena la configuración del hardware del sistema, como la configuración del dispositivo de almacenamiento, la configuración de overclocking, la administración avanzada de energía y la configuración del dispositivo de arranque que son necesarias para el inicio del sistema en la CMOS de la placa base. En circunstancias normales, la configuración predeterminada de la BIOS se aplica a la mayoría de las condiciones para garantizar un rendimiento óptimo. NO cambie la configuración predeterminada de la BIOS, excepto en las siguientes circunstancias:

• Aparece un mensaje de error en la pantalla durante el arranque del sistema y le solicita que ejecute la configuración de la BIOS.
• Ha instalado un nuevo componente del sistema que requiere una configuración o actualización adicional de la BIOS.

Una configuración inapropiada de la BIOS puede provocar inestabilidad o fallos de arranque. Recomendamos encarecidamente que cambie la configuración de la BIOS solo con la ayuda de personal de servicio capacitado.
NOTA:
La configuración y las opciones de la BIOS pueden variar debido a las diferentes versiones de lanzamiento de la BIOS. Consulte la última versión de la BIOS para conocer la configuración y las opciones.

Para obtener más información sobre las configuraciones de la BIOS, consulte https://www.asus.com/support o descargue el manual de la BIOS escaneando el código QR.

Programa de configuración de la BIOS

Utilice la configuración de la BIOS para actualizar la BIOS o configurar sus parámetros. Las pantallas de la BIOS incluyen teclas de navegación y una breve ayuda en pantalla para guiarle en el uso del programa de configuración de la BIOS.

Entrar en la BIOS al inicio
Para entrar en la configuración de la BIOS al inicio, pulse <Delete> o <F2> durante la autoprueba de encendido (POST). Si no pulsa <Delete> o <F2>, POST continúa con sus rutinas.

Entrar en la configuración de la BIOS después de la POST
Para entrar en la configuración de la BIOS después de la POST:

• Pulse <Ctrl>+<Alt>+<Delete> simultáneamente.
• Pulse el botón de reinicio en el chasis del sistema.
• Pulse el botón de encendido para apagar el sistema y luego volver a encenderlo. Realice esta opción solo si no ha podido entrar en la configuración de la BIOS utilizando las dos primeras opciones.

Después de realizar cualquiera de las tres opciones, pulse la tecla <Delete> para entrar en la BIOS.

• Asegúrese de que un ratón USB esté conectado a su placa base si desea utilizar el ratón para controlar el programa de configuración de la BIOS.
• Si el sistema se vuelve inestable después de cambiar cualquier configuración de la BIOS, cargue la configuración predeterminada para garantizar la compatibilidad y la estabilidad del sistema. Seleccione el elemento Load Optimized Defaults (Cargar valores predeterminados optimizados) en el menú Exit (Salir) o pulse la tecla de acceso rápido <F5>.
• Si el sistema no arranca después de cambiar cualquier configuración de la BIOS, intente borrar la CMOS y restablecer la placa base al valor predeterminado.
• El programa de configuración de la BIOS no admite dispositivos Bluetooth.

Pantalla del menú de la BIOS
El programa de configuración de la BIOS se puede utilizar en dos modos: EZ Mode (Modo EZ) y Advanced Mode (Modo avanzado). Puede cambiar de modo desde Setup Mode (Modo de configuración) en el Boot menu (Menú de arranque) o pulsando la tecla de acceso rápido <F7>.

ASUS EZ Flash 3

La función ASUS EZ Flash 3 le permite actualizar la BIOS sin utilizar una utilidad basada en el sistema operativo.

Asegúrese de cargar la configuración predeterminada de la BIOS para garantizar la compatibilidad y la estabilidad del sistema. Seleccione el elemento Load Optimized Defaults (Cargar valores predeterminados optimizados) en el menú Exit (Salir) o pulse la tecla de acceso rápido <F5>.

Para actualizar la BIOS:

• Esta función solo puede admitir dispositivos como un disco flash USB con formato FAT 32/16 y una sola partición.
• ¡NO apague ni reinicie el sistema mientras actualiza la BIOS para evitar fallos de arranque del sistema!

1. Inserte el disco flash USB que contiene el archivo de la BIOS más reciente en el puerto USB.
2. Entre en el modo avanzado del programa de configuración de la BIOS. Vaya al menú Tool (Herramienta) para seleccionar ASUS EZ Flash 3 Utility (Utilidad ASUS EZ Flash 3) y pulse <Enter>.
3. Pulse las teclas de flecha izquierda/derecha para cambiar al campo Drive (Unidad).
4. Pulse las teclas de flecha arriba/abajo para buscar el disco flash USB que contiene la BIOS más reciente y, a continuación, pulse <Enter>.
5. Pulse las teclas de flecha izquierda/derecha para cambiar al campo Folder (Carpeta).
6. Pulse las teclas de flecha arriba/abajo para buscar el archivo de la BIOS y, a continuación, pulse <Enter> para realizar el proceso de actualización de la BIOS. Reinicie el sistema cuando haya terminado el proceso de actualización.

ASUS CrashFree BIOS 3

La utilidad ASUS CrashFree BIOS 3 es una herramienta de recuperación automática que le permite restaurar el archivo de la BIOS cuando falla o se daña durante el proceso de actualización. Puede restaurar un archivo de la BIOS dañado utilizando una unidad flash USB que contenga el archivo de la BIOS.

Recuperación de la BIOS

1. Descargue la última versión de la BIOS para esta placa base desde https://www.asus.com/support/.
2. Cambie el nombre del archivo de la BIOS a ASUS.CAP o PB760P.CAP y copie el archivo de la BIOS renombrado en una unidad flash USB.
3. Encienda el sistema.
4. Inserte la unidad flash USB que contiene el archivo de la BIOS en un puerto USB.
5. La utilidad comprueba automáticamente los dispositivos en busca del archivo de la BIOS. Cuando lo encuentra, la utilidad lee el archivo de la BIOS y entra en ASUS EZ Flash 3 automáticamente.
6. El sistema requiere que entre en la configuración de la BIOS para recuperar la configuración de la BIOS. Para garantizar la compatibilidad y la estabilidad del sistema, le recomendamos que pulse <F5> para cargar los valores predeterminados de la BIOS.

¡NO apague ni reinicie el sistema mientras actualiza la BIOS! ¡Si lo hace, puede provocar un fallo de arranque del sistema!

Configuraciones RAID

La placa base viene con la tecnología Intel^® Rapid Storage que admite la configuración SATA RAID 0, RAID 1, RAID 5 y RAID 10.

Para obtener más información sobre la configuración de sus conjuntos RAID, consulte la Guía de configuración RAID que puede encontrar en https://www.asus.com/support o escaneando el código QR.

Definiciones de RAID

RAID 0 (seccionamiento de datos) optimiza dos unidades de disco duro idénticas para leer y escribir datos en paralelo, en pilas entrelazadas. Dos discos duros realizan el mismo trabajo que una sola unidad, pero a una velocidad de transferencia de datos sostenida, el doble que la de un solo disco, lo que mejora el acceso y el almacenamiento de datos. Para esta configuración se requiere el uso de dos unidades de disco duro idénticas nuevas.
RAID 1 (duplicación de datos) copia y mantiene una imagen idéntica de los datos de una unidad a una segunda unidad. Si una unidad falla, el software de gestión de la matriz de discos dirige todas las aplicaciones a la unidad superviviente, ya que contiene una copia completa de los datos de la otra unidad. Esta configuración RAID proporciona protección de datos y aumenta la tolerancia a fallos de todo el sistema. Utilice dos unidades nuevas o una unidad existente y una nueva para esta configuración. La nueva unidad debe ser del mismo tamaño o mayor que la unidad existente.
RAID 5 secciona tanto los datos como la información de paridad en tres o más unidades de disco duro. Entre las ventajas de la configuración RAID 5 se incluyen un mejor rendimiento del HDD, la tolerancia a fallos y una mayor capacidad de almacenamiento. La configuración RAID 5 es más adecuada para el procesamiento de transacciones, las aplicaciones de bases de datos relacionales, la planificación de recursos empresariales y otros sistemas empresariales. Utilice un mínimo de tres unidades de disco duro idénticas para esta configuración.
RAID 10 es una combinación de seccionamiento y duplicación de datos sin que sea necesario calcular y escribir la paridad (datos de redundancia). Con la configuración RAID 10 se obtienen todas las ventajas de las configuraciones RAID 0 y RAID 1. Utilice cuatro discos duros nuevos o un disco existente y tres discos nuevos para esta configuración.

Información de seguridad

Seguridad eléctrica

• Para evitar el riesgo de descarga eléctrica, desconecte el cable de alimentación de la toma de corriente antes de trasladar el sistema.
• Cuando añada o quite dispositivos al sistema, asegúrese de que los cables de alimentación de los dispositivos estén desenchufados antes de conectar los cables de señal. Si es posible, desconecte todos los cables de alimentación del sistema existente antes de añadir un dispositivo.
• Antes de conectar o quitar cables de señal de la placa base, asegúrese de que todos los cables de alimentación estén desenchufados.
• Busque asistencia profesional antes de utilizar un adaptador o un cable de extensión. Estos dispositivos podrían interrumpir el circuito de puesta a tierra.
• Asegúrese de que su fuente de alimentación está configurada con el voltaje correcto en su zona. Si no está seguro del voltaje de la toma de corriente que está utilizando, póngase en contacto con su compañía eléctrica local.
• Si la fuente de alimentación está rota, no intente arreglarla usted mismo. Póngase en contacto con un técnico de servicio cualificado o con su distribuidor.

Seguridad de funcionamiento

• Antes de instalar la placa base y añadir componentes, lea atentamente todos los manuales que vienen con el paquete.
• Antes de utilizar el producto, asegúrese de que todos los cables están correctamente conectados y de que los cables de alimentación no están dañados. Si detecta algún daño, póngase en contacto con su distribuidor inmediatamente.
• Para evitar cortocircuitos, mantenga los clips, tornillos y grapas alejados de los conectores, ranuras, zócalos y circuitos.
• Evite el polvo, la humedad y las temperaturas extremas. No coloque el producto en ninguna zona donde pueda mojarse.
• Coloque el producto sobre una superficie estable.
• Si tiene problemas técnicos con el producto, póngase en contacto con un técnico de servicio cualificado o con su distribuidor.
• Su placa base solo debe utilizarse en entornos con temperaturas ambiente entre 0 °C y 40 °C.

Información de seguridad sobre las pilas de botón/moneda

MANTENER FUERA DEL ALCANCE DE LOS NIÑOS
La ingestión puede provocar quemaduras químicas, perforación de tejidos blandos y la muerte. Pueden producirse quemaduras graves en las 2 horas siguientes a la ingestión. Busque atención médica inmediatamente.

Información de contacto de ASUS

ASUSTeK COMPUTER INC.
Dirección: 1F., No. 15, Lide Rd., Beitou Dist., Taipei City 112
ASUS COMPUTER INTERNATIONAL (America)
Dirección: 48720 Kato Rd., Fremont, CA 94538, USA
ASUS COMPUTER GmbH (Alemania y Austria)
Dirección: Harkortstrasse 21-23, 40880 Ratingen, Alemania
ASUSTeK (UK) LIMITED
Dirección: 1st Floor, Sackville House, 143-149 Fenchurch Street, London, EC3M 6BL, England, United Kingdom

Servicio y soporte técnico

Visite nuestro sitio web multilingüe en https://www.asus.com/support.

Referencias

• ASUS Global
• Soporte oficial | ASUS Global
• Soporte oficial | ASUS Global

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Asus PRIME B760-PLUS

Idiomas disponibles
