Manual de Asus PRIME H510M-A

.

Acerca de esta guía

Esta guía del usuario contiene la información que necesita al instalar y configurar la placa base.

Cómo está organizada esta guía

Esta guía contiene las siguientes partes:

• Capítulo 1: Introducción del producto
  Este capítulo describe las características de la placa base y la nueva tecnología que soporta. Incluye descripciones de los interruptores, puentes y conectores de la placa base.
• Capítulo 2: Información de la BIOS
  Este capítulo explica cómo arrancar en la BIOS y cómo actualizar la BIOS utilizando la utilidad EZ Flash.

Dónde encontrar más información

Consulte las siguientes fuentes para obtener información adicional y actualizaciones de productos y software.

1. Sitio web de ASUS
   El sitio web de ASUS proporciona información actualizada sobre los productos de hardware y software de ASUS. Consulte la información de contacto de ASUS.
2. Documentación opcional
   El paquete de su producto puede incluir documentación opcional, como folletos de garantía, que pueden haber sido añadidos por su distribuidor. Estos documentos no forman parte del paquete estándar.

Convenciones utilizadas en esta guía

Para asegurarse de que realiza ciertas tareas correctamente, tome nota de los siguientes símbolos utilizados a lo largo de este manual.

PRECAUCIÓN: Información para evitar daños a los componentes y lesiones a usted mismo al intentar completar una tarea.

IMPORTANTE: Instrucciones que DEBE seguir para completar una tarea.

NOTA: Consejos e información adicional para ayudarle a completar una tarea.

Contenido del paquete

Compruebe el paquete de su placa base para ver si contiene los siguientes elementos.

NOTA: Si alguno de los elementos anteriores está dañado o falta, póngase en contacto con su distribuidor.

Resumen de las especificaciones de la PRIME H510M-A WIFI

NOTA:

• Las especificaciones están sujetas a cambios sin previo aviso. Consulte el sitio web de ASUS para obtener las últimas especificaciones.
• MyASUS ofrece una variedad de funciones de soporte, como ayudar a solucionar problemas, optimizar el rendimiento del producto, integrar el software de ASUS y crear una unidad de recuperación. Escanee el código QR para obtener la guía de instalación y las preguntas frecuentes.

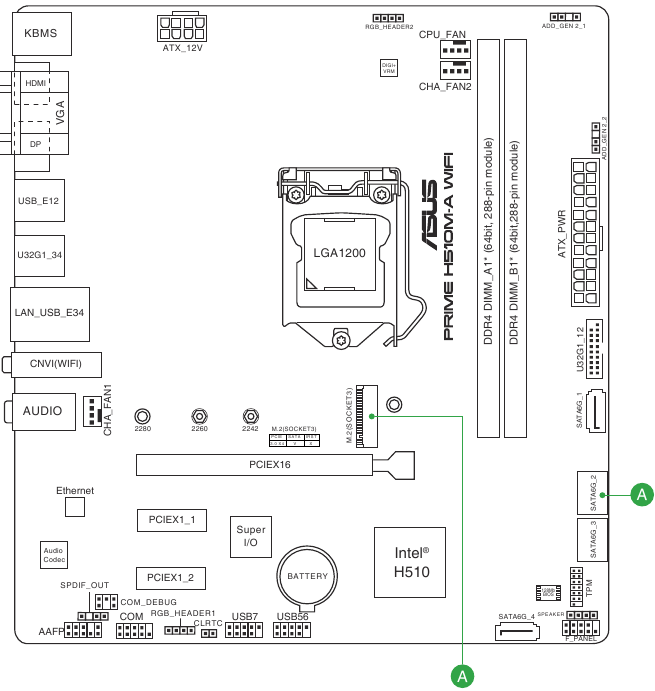

Conectores con ancho de banda compartido

NOTA:

• La ranura M.2 comparte ancho de banda con el puerto SATA6G_2.
• Cuando se instala un dispositivo en modo SATA en el zócalo M.2, no se puede utilizar el puerto SATA6G_2.

Introducción del producto

Antes de continuar

Tenga en cuenta las siguientes precauciones antes de instalar los componentes de la placa base o de cambiar cualquier configuración de la placa base.

• Desconecte el cable de alimentación de la toma de corriente antes de tocar cualquier componente.
• Antes de manipular los componentes, utilice una pulsera antiestática o toque un objeto conectado a tierra de forma segura o un objeto metálico, como la carcasa de la fuente de alimentación, para evitar dañarlos debido a la electricidad estática.
• Antes de instalar o quitar cualquier componente, asegúrese de que la fuente de alimentación ATX esté apagada o de que el cable de alimentación esté desconectado de la fuente de alimentación. Si no lo hace, podría causar graves daños a la placa base, a los periféricos o a los componentes.

Descripción general de la placa base

Desenchufe el cable de alimentación antes de instalar o retirar la placa base. No hacerlo puede causarle lesiones físicas y dañar los componentes de la placa base.

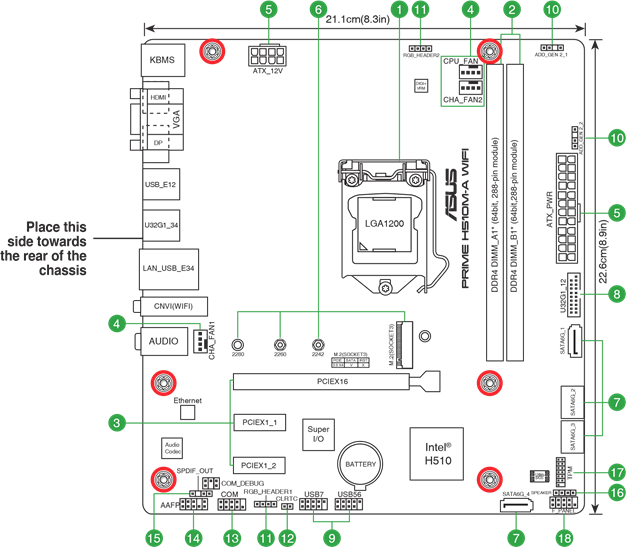

Contenido del diseño

1. Socket de la CPU
   La placa base viene con un socket LGA1200 diseñado para procesadores Intel^® Core™ de 11.ª generación e Intel^® Core^TM, Pentium^® Gold y Celeron^® de 10.ª generación.
   NOTA: Para obtener más información, consulte Unidad central de procesamiento (CPU).
2. Ranuras DIMM DDR4/La placa base viene con ranuras Dual Inline Memory Modules (DIMM) diseñadas para módulos de memoria DDR4 (Double Data Rate 4).
   NOTA: Para obtener más información, consulte Memoria del sistema.
3. Ranuras de expansión
   Esta placa base admite una tarjeta gráfica PCIe x16 y dos tarjetas de red PCIe 3.0 x1, tarjetas SCSI y otras tarjetas que cumplen con la especificación PCI Express.
4. Conectores del ventilador
   Los conectores del ventilador le permiten conectar ventiladores para refrigerar el sistema.

5. Conectores de alimentación
   Estos conectores de alimentación le permiten conectar la placa base a una fuente de alimentación. Los enchufes de la fuente de alimentación están diseñados para encajar en una sola orientación. Busque la orientación correcta y empuje firmemente hacia abajo hasta que los enchufes de la fuente de alimentación estén completamente insertados.

Asegúrese de conectar el enchufe de alimentación de 8 pines.

• Para un sistema totalmente configurado, recomendamos utilizar una unidad de fuente de alimentación (PSU) que cumpla con la especificación ATX 12V 2.0 (o una versión posterior) y que proporcione una potencia mínima de 350 W.
• Recomendamos utilizar una fuente de alimentación con una mayor potencia de salida al configurar un sistema con dispositivos que consuman más energía. El sistema puede volverse inestable o no arrancar si la alimentación es inadecuada.
• Si no está seguro del requisito mínimo de fuente de alimentación para su sistema, le recomendamos que consulte los recursos en línea para la calculadora de potencia de la fuente de alimentación.

6. Ranura M.2 (clave M)
   La ranura M.2 le permite instalar un dispositivo M.2, como un módulo SSD M.2.
   NOTA:
   • La ranura M.2 admite los modos PCIE 3.0 x4 y SATA, diseño de clave M y dispositivos de almacenamiento de tipo 2242/2260/2280.
   • La ranura M.2 comparte ancho de banda con el puerto SATA6G_2. Cuando se instala un dispositivo en modo SATA en el socket M.2, no se puede utilizar el puerto SATA6G_2.
7. Conectores SATA de 6 Gb/s
   Los conectores SATA de 6 Gb/s le permiten conectar dispositivos SATA, como unidades de disco óptico y unidades de disco duro, a través de cables SATA.
8. Conector USB 3.2 Gen 1
   El conector USB 3.2 Gen 1 le permite conectar un módulo USB 3.2 Gen 1 para puertos USB 3.2 Gen 1 adicionales. El conector USB 3.2 Gen 1 proporciona velocidades de transferencia de datos de hasta 5 Gb/s.

   NOTA:
   El módulo USB 3.2 Gen 1 se compra por separado.
9. Conectores USB 2.0
   Los dos conectores USB 2.0 le permiten conectar módulos USB para tres puertos USB 2.0 adicionales. Los conectores USB 2.0 proporcionan velocidades de transferencia de datos de hasta 480 Mb/s.


   NO conecte un cable 1394 a los conectores USB. Si lo hace, dañará la placa base.
   NOTA: El módulo USB 2.0 se compra por separado.
10. Conectores Aura Addressable Gen 2
    Los conectores Addressable Gen 2 le permiten conectar tiras LED RGB WS2812B direccionables individualmente o tiras LED basadas en WS2812B.


    El conector Addressable Gen 2 admite tiras LED RGB direccionables WS2812B (5 V/datos/tierra), con una potencia nominal máxima de 3 A (5 V), y los conectores direccionables de esta placa pueden manejar un máximo combinado de 500 LED.


    Antes de instalar o quitar cualquier componente, asegúrese de que la fuente de alimentación esté apagada o de que el cable de alimentación esté desconectado de la fuente de alimentación. No hacerlo puede causar daños graves a la placa base, los periféricos o los componentes.
    NOTA:
    • La iluminación y el color reales variarán con la tira LED.
    • Si la tira LED no se ilumina, compruebe si la tira LED RGB direccionable está conectada en la orientación correcta y si el conector de 5 V está alineado con el conector de 5 V de la placa base.
    • La tira LED RGB direccionable solo se iluminará cuando el sistema esté encendido.
    • La tira LED RGB direccionable se compra por separado.
11. Conectores AURA RGB
    Los conectores RGB le permiten conectar tiras LED RGB.

    Los conectores RGB admiten tiras LED multicolores RGB 5050 (12 V/G/R/B), con una potencia nominal máxima de 3 A (12 V) y no más de 3 m.


    Antes de instalar o quitar cualquier componente, asegúrese de que la fuente de alimentación ATX esté apagada o de que el cable de alimentación esté desconectado de la fuente de alimentación. No hacerlo puede causar daños graves a la placa base, los periféricos o los componentes.
    NOTA:
    • La iluminación y el color reales variarán con la tira LED.
    • Si la tira LED no se ilumina, compruebe si el cable de extensión LED RGB y la tira LED RGB están conectados en la orientación correcta y si el conector de 12 V está alineado con el conector de 12 V de la placa base.
    • La tira LED solo se iluminará cuando el sistema esté encendido.
    • La tira LED se compra por separado.
12. Conector Clear CMOS
    Este conector le permite borrar los datos CMOS RTC RAM de la información de configuración del sistema, como la fecha, la hora y las contraseñas del sistema.
    Para borrar la RTC RAM:
    1. Apague el equipo y desenchufe el cable de alimentación.
    2. Utilice un objeto metálico, como un destornillador, para cortocircuitar los dos pines.
    3. Enchufe el cable de alimentación y encienda el equipo.
    4. Mantenga pulsada la tecla <Del> durante el proceso de arranque y acceda a la configuración de la BIOS para volver a introducir los datos.

       NOTA: Si los pasos anteriores no ayudan, retire la batería integrada y vuelva a cortocircuitar los dos pines para borrar los datos CMOS RTC RAM. Después de borrar la CMOS, vuelva a instalar la batería.
13. Conector de puerto COM
    Este conector es para un puerto serie (COM). Conecte el cable del módulo de puerto serie a este conector y, a continuación, instale el módulo en una abertura de ranura en la parte posterior de la carcasa del sistema.

14. Conector de audio del panel frontal
    Este conector es para un módulo de E/S de audio del panel frontal montado en la carcasa que admite el estándar de audio HD. Conecte un extremo del cable del módulo de E/S de audio del panel frontal a este conector.


    • Recomendamos conectar un módulo de audio del panel frontal de alta definición a este conector para aprovechar la capacidad de audio de alta definición de la placa base.
    • Si desea conectar un módulo de audio del panel frontal de alta definición a este conector, establezca el elemento Front Panel Type (Tipo de panel frontal) en la configuración de la BIOS en [HD Audio]. De forma predeterminada, este conector está establecido en [HD Audio].
15. Conector de salida S/PDIF
    Este conector es para un puerto Sony/Philips Digital Interface (S/PDIF) adicional. Conecte el cable del módulo de salida S/PDIF a este conector y, a continuación, instale el módulo en una abertura de ranura en la parte posterior de la carcasa del sistema.

16. Conector de altavoz
    El conector de 4 pines es para el altavoz de advertencia del sistema montado en la carcasa. El altavoz le permite escuchar pitidos y advertencias del sistema.

17.
    Conector SPI TPM
    Este conector admite un sistema Trusted Platform Module (TPM) con una interfaz periférica serie (SPI), lo que le permite almacenar de forma segura claves, certificados digitales, contraseñas y datos. Un sistema TPM también ayuda a mejorar la seguridad de la red, protege las identidades digitales y garantiza la integridad de la plataforma.

    NOTA: El módulo SPI TPM se compra por separado.
18. Conector del panel del sistema de 10-1 pines
    Este conector admite varias funciones montadas en la carcasa.
    • LED de alimentación del sistema (2 pines +PWR_LED-)
      Este conector de 2 pines es para el LED de alimentación del sistema. Conecte el cable LED de alimentación de la carcasa a este conector. El LED de alimentación del sistema se ilumina cuando enciende la alimentación del sistema y parpadea cuando el sistema está en modo de suspensión.
    • LED de actividad de la unidad de disco duro (2 pines +HDD_LED-)
      Este conector de 2 pines es para el LED de actividad del HDD. Conecte el cable LED de actividad del HDD a este conector. El LED del HDD se ilumina o parpadea cuando se leen o escriben datos en el HDD.

    • Botón de encendido/Botón de apagado suave (2 pines PWR_BTN)
      Este conector es para el botón de encendido del sistema.
    • Botón de reinicio (2 pines RESET)
      Este conector de 2 pines es para el botón de reinicio montado en la carcasa para reiniciar el sistema sin apagar la alimentación del sistema.

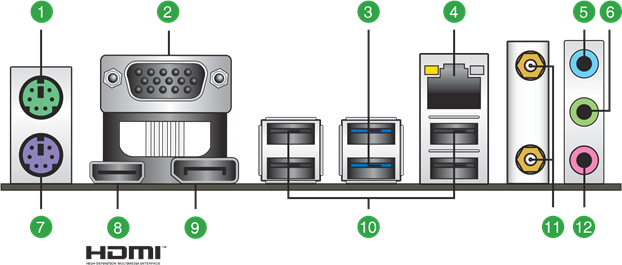

Conectores del panel trasero

1. Puerto de ratón PS/2 (verde). Este puerto es para un ratón PS/2.
2. Puerto de adaptador de gráficos de vídeo (VGA). Este puerto de 15 pines es para un monitor VGA u otros dispositivos compatibles con VGA.
3. Puertos USB 3.2 Gen 1 (hasta 5 Gbps). Estos puertos de bus serie universal (USB) de 9 pines se conectan a dispositivos USB 3.2 Gen 1.
4. Puerto Ethernet. Este puerto permite la conexión Gigabit a una red de área local (LAN) a través de un concentrador de red. Consulte la siguiente tabla para ver las indicaciones LED del puerto Ethernet.

Indicaciones LED del puerto Ethernet

5. Puerto de entrada de línea (azul claro). Este puerto conecta la cinta, el reproductor de CD, DVD u otras fuentes de audio.
6. Puerto de salida de línea (lima). Este puerto conecta un auricular o un altavoz. En las configuraciones de 4 canales, 5.1 canales y 7.1 canales, la función de este puerto se convierte en Salida de altavoz frontal.
7. Puerto de teclado PS/2 (púrpura). Este puerto es para un teclado PS/2.
8. Puerto HDMI^™. Este puerto es para un conector de interfaz multimedia de alta definición (HDMI^™) y es compatible con HDCP, lo que permite la reproducción de HD DVD, Blu-ray y otros contenidos protegidos.
9. DisplayPort. Este puerto es para un dispositivo compatible con DisplayPort.
10. Puertos USB 2.0. Estos puertos de bus serie universal (USB) de 4 pines son para dispositivos USB 2.0.
11. Puertos Intel^® Wi-Fi 5 9462NGW. Estos puertos se conectan a una antena Wi-Fi.
    NOTA:
    • Asegúrese de que la antena Wi-Fi de doble banda ASUS 1x1 esté bien instalada en los puertos Wi-Fi.
    • Asegúrese de que la antena esté al menos a 20 cm de distancia de todas las personas.
12. Puerto de micrófono (rosa). Este puerto conecta un micrófono.
    NOTA:
    Consulte la tabla de configuración de audio para conocer la función de los puertos de audio en la configuración de 2, 4, 5.1 o 7.1 canales.

Configuración de audio de 2, 4, 5.1 o 7.1 canales

* La transmisión múltiple está desactivada de forma predeterminada, y la toma Lima (panel frontal) puede utilizarse como Salida de altavoz lateral. Si la transmisión múltiple está activada, la toma Lima (panel frontal) admitirá auriculares y la toma Rosa (panel frontal) admitirá Salida de altavoz lateral.

NOTA: Para configurar una salida de audio de 7.1 canales:
Utilice un chasis con módulo de audio HD en el panel frontal para admitir una salida de audio de 7.1 canales.

Unidad Central de Procesamiento (CPU)

Esta placa base viene con un zócalo LGA1200 diseñado para la 11.ª generación de procesadores Intel ® Core™ y la 10.ª generación de procesadores Intel ® Core TM, Pentium ® Gold y Celeron ®.

Desconecte todos los cables de alimentación antes de instalar la CPU.

NOTA:

• Asegúrese de instalar la CPU correcta diseñada solo para el zócalo LGA1200. NO instale una CPU diseñada para los zócalos LGA1150, LGA1151, LGA1155 y LGA1156 en el zócalo LGA1200.
• Al comprar la placa base, asegúrese de que la tapa PnP esté en el zócalo y que los contactos del zócalo no estén doblados. Póngase en contacto con su distribuidor inmediatamente si falta la tapa PnP o si observa algún daño en la tapa PnP/contactos del zócalo/componentes de la placa base.
• Guarde la tapa después de instalar la placa base. ASUS procesará las solicitudes de Autorización de Devolución de Mercancía (RMA) solo si la placa base viene con la tapa en el zócalo LGA1200.
• La garantía del producto no cubre los daños a los contactos del zócalo que resulten de la instalación/extracción incorrecta de la CPU, o la colocación/pérdida/extracción incorrecta de la tapa PnP.

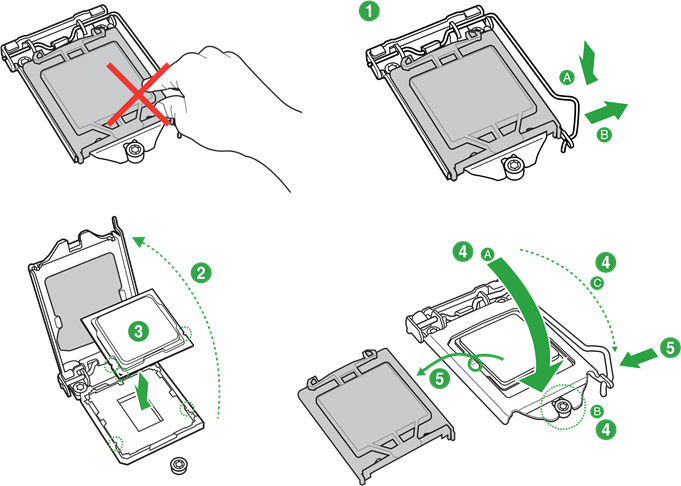

Instalación de la CPU

NOTA:
Aplique el material de interfaz térmica al disipador térmico de la CPU y a la CPU antes de instalar el disipador térmico y el ventilador si es necesario.

Memoria del sistema

Esta placa base viene con dos zócalos de módulo de memoria en línea dual (DIMM) de velocidad de datos doble 4 (DDR4). La figura ilustra la ubicación de los zócalos DDR4 DIMM:

• Puede instalar diferentes tamaños de memoria en el Canal A y el Canal B. El sistema asigna el tamaño total del canal de menor tamaño para la configuración de doble canal. Cualquier exceso de memoria del canal de mayor tamaño se asigna para el funcionamiento de un solo canal.
• Instale siempre los DIMM con la misma latencia CAS. Para una compatibilidad óptima, recomendamos que instale módulos de memoria de la misma versión o código de fecha (D/C) del mismo proveedor. Consulte con el distribuidor para obtener los módulos de memoria correctos.
• Un módulo de memoria DDR4 tiene una muesca diferente a la de un módulo DDR, DDR2 o DDR3. NO instale un módulo de memoria DDR, DDR2 o DDR3 en la ranura DDR4.

NOTA:

• La frecuencia de funcionamiento de la memoria predeterminada depende de su Detección de Presencia en Serie (SPD), que es la forma estándar de acceder a la información desde un módulo de memoria. En el estado predeterminado, algunos módulos de memoria para el overclocking pueden funcionar a una frecuencia más baja que el valor marcado por el proveedor.
• Para la estabilidad del sistema, utilice un sistema de refrigeración de memoria más eficiente para soportar una carga de memoria completa.
• Consulte www.asus.com para obtener las últimas listas de proveedores cualificados (QVL) de memoria, y la compatibilidad de la frecuencia de la memoria depende de los tipos de CPU.

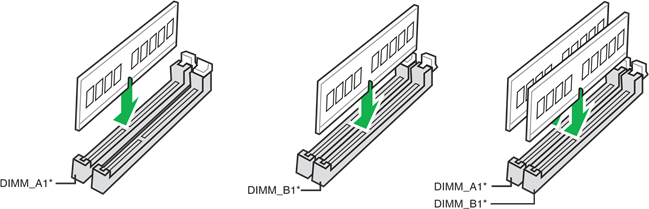

Configuraciones de memoria recomendadas

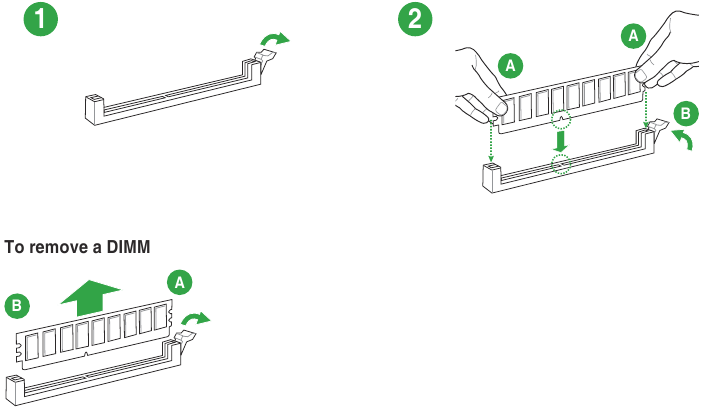

Instalación de un DIMM

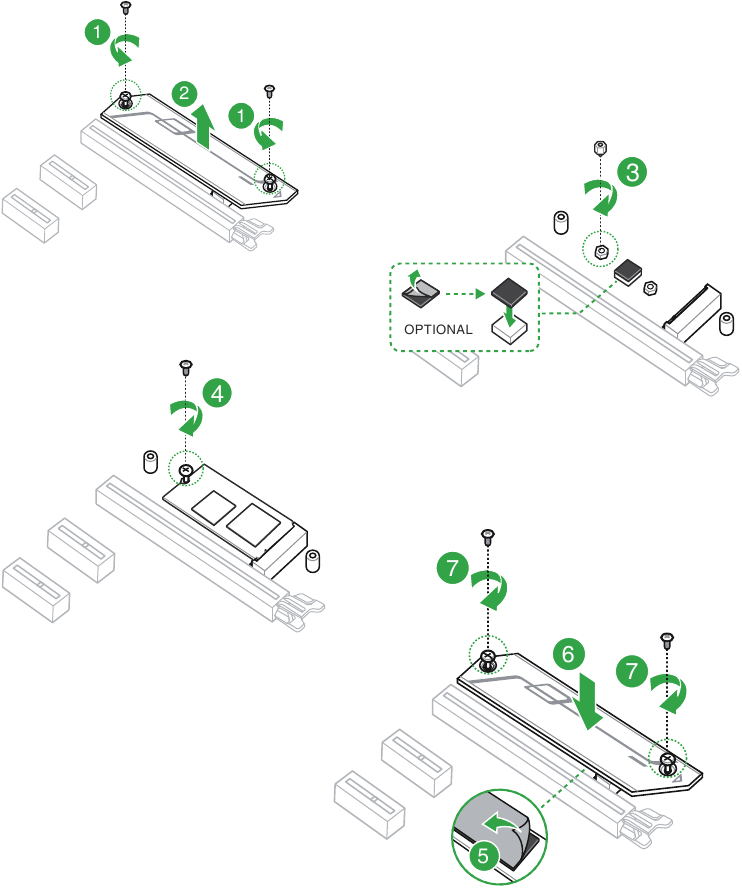

Instalación de M.2

NOTA:

• Asegúrese de instalar la almohadilla de goma M.2 incluida antes de instalar su dispositivo de almacenamiento M.2 de una sola cara.
• NO instale las almohadillas de goma M.2 incluidas cuando instale un dispositivo de almacenamiento M.2 de doble cara. La almohadilla de goma instalada por defecto es compatible con dispositivos de almacenamiento M.2 de doble cara.
• Los diagramas de esta sección son solo de referencia.
• El dispositivo M.2 se compra por separado.

Información de la BIOS

Conocimiento de la BIOS

NOTA: La nueva ASUS UEFI BIOS es una interfaz extensible unificada que cumple con la arquitectura UEFI, que ofrece una interfaz fácil de usar que va más allá de los controles de la BIOS tradicionales solo de teclado para permitir una entrada de ratón más flexible y cómoda. Puede navegar fácilmente por la nueva UEFI BIOS con la misma fluidez que su sistema operativo. El término "BIOS" en este manual de usuario se refiere a "UEFI BIOS", a menos que se especifique lo contrario.

La BIOS (Sistema básico de entrada y salida) almacena la configuración del hardware del sistema, como la configuración del dispositivo de almacenamiento, la configuración de overclocking, la administración avanzada de energía y la configuración del dispositivo de arranque que se necesitan para el inicio del sistema en la CMOS de la placa base. En circunstancias normales, la configuración predeterminada de la BIOS se aplica a la mayoría de las condiciones para garantizar un rendimiento óptimo. NO cambie la configuración predeterminada de la BIOS excepto en las siguientes circunstancias:

• Aparece un mensaje de error en la pantalla durante el arranque del sistema y le solicita que ejecute la configuración de la BIOS.
• Ha instalado un nuevo componente del sistema que requiere más configuraciones o actualizaciones de la BIOS.

Una configuración inapropiada de la BIOS puede provocar inestabilidad o fallos de arranque. Recomendamos encarecidamente que cambie la configuración de la BIOS solo con la ayuda de personal de servicio capacitado.

NOTA: La configuración y las opciones de la BIOS pueden variar debido a las diferentes versiones de lanzamiento de la BIOS. Consulte la versión más reciente de la BIOS para ver la configuración y las opciones.

Para obtener más información sobre las configuraciones de la BIOS, consulte https://www.asus.com/support o descargue el manual de la BIOS escaneando el código QR.

Programa de configuración de la BIOS

Utilice la configuración de la BIOS para actualizar la BIOS o configurar sus parámetros. Las pantallas de la BIOS incluyen teclas de navegación y una breve ayuda en pantalla para guiarle en el uso del programa de configuración de la BIOS.

Entrar en la BIOS al inicio

Para entrar en la configuración de la BIOS al inicio, pulse <Delete> o <F2> durante la autoprueba de encendido (POST). Si no pulsa <Delete> o <F2>, la POST continúa con sus rutinas.

Entrar en la configuración de la BIOS después de la POST

Para entrar en la configuración de la BIOS después de la POST:

• Pulse <Ctrl>+<Alt>+<Delete> simultáneamente.
• Pulse el botón de reinicio en el chasis del sistema.
• Pulse el botón de encendido para apagar y volver a encender el sistema. Haga esto solo si no ha podido entrar en la configuración de la BIOS utilizando las dos primeras opciones.

Después de realizar cualquiera de las tres opciones, pulse la tecla <Delete> para entrar en la BIOS.

• Asegúrese de que un ratón USB esté conectado a su placa base si quiere utilizar el ratón para controlar el programa de configuración de la BIOS.
• Si el sistema se vuelve inestable después de cambiar cualquier configuración de la BIOS, cargue la configuración predeterminada para garantizar la compatibilidad y la estabilidad del sistema. Seleccione el elemento Load Optimized Defaults (Cargar valores predeterminados optimizados) en el menú Exit (Salir) o pulse la tecla de acceso rápido <F5>.
• Si el sistema no arranca después de cambiar cualquier configuración de la BIOS, intente borrar la CMOS y restablecer la placa base al valor predeterminado.
• El programa de configuración de la BIOS no es compatible con dispositivos Bluetooth.

Pantalla del menú de la BIOS

El programa de configuración de la BIOS se puede utilizar en dos modos: EZ Mode (Modo EZ) y Advanced Mode (Modo avanzado). Puede cambiar de modo desde Setup Mode (Modo de configuración) en Boot menu (menú de arranque) o pulsando la tecla de acceso rápido <F7>.

ASUS EZ Flash 3

La función ASUS EZ Flash 3 le permite actualizar la BIOS sin utilizar una utilidad basada en el sistema operativo.

Asegúrese de cargar la configuración predeterminada de la BIOS para garantizar la compatibilidad y la estabilidad del sistema. Seleccione el elemento Load Optimized Defaults (Cargar valores predeterminados optimizados) en el menú Exit (Salir) o pulse la tecla de acceso rápido <F5>.

Para actualizar la BIOS:

• Esta función solo es compatible con dispositivos como un disco flash USB con formato FAT 32/16 y una sola partición.
• ¡NO apague ni reinicie el sistema mientras actualiza la BIOS para evitar fallos de arranque del sistema!

1. Inserte el disco flash USB que contiene el archivo de la BIOS más reciente en el puerto USB.
2. Entre en el modo avanzado del programa de configuración de la BIOS. Vaya al menú Tool (Herramienta) para seleccionar ASUS EZ Flash 3 Utility (Utilidad ASUS EZ Flash 3) y pulse <Enter>.
3. Pulse las teclas de flecha izquierda/derecha para cambiar al campo Drive (Unidad).
4. Pulse las teclas de flecha arriba/abajo para buscar el disco flash USB que contiene la BIOS más reciente y, a continuación, pulse <Enter>.
5. Pulse las teclas de flecha izquierda/derecha para cambiar al campo Folder (Carpeta).
6. Pulse las teclas de flecha arriba/abajo para buscar el archivo de la BIOS y, a continuación, pulse <Enter> para realizar el proceso de actualización de la BIOS. Reinicie el sistema cuando finalice el proceso de actualización.

ASUS CrashFree BIOS 3

La utilidad ASUS CrashFree BIOS 3 es una herramienta de recuperación automática que le permite restaurar el archivo de la BIOS cuando falla o se daña durante el proceso de actualización. Puede restaurar un archivo de la BIOS dañado utilizando una unidad flash USB que contenga el archivo de la BIOS.

Recuperación de la BIOS

1. Descargue la última versión de la BIOS para esta placa base de https://www.asus.com/support/.
2. Cambie el nombre del archivo de la BIOS a ASUS.CAP o PH510MAW.CAP y copie el archivo de la BIOS renombrado en una unidad flash USB.
3. Encienda el sistema.
4. Inserte la unidad flash USB que contiene el archivo de la BIOS en un puerto USB.
5. La utilidad comprueba automáticamente los dispositivos en busca del archivo de la BIOS. Cuando se encuentra, la utilidad lee el archivo de la BIOS y entra en ASUS EZ Flash 3 automáticamente.
6. El sistema requiere que entre en la configuración de la BIOS para recuperar la configuración de la BIOS. Para garantizar la compatibilidad y la estabilidad del sistema, le recomendamos que pulse <F5> para cargar los valores predeterminados de la BIOS.

¡NO apague ni reinicie el sistema mientras actualiza la BIOS! ¡Hacerlo puede causar fallos de arranque del sistema!

Tabla de potencia de salida de Intel® 9462NGW:

Información de contacto y soporte técnico

ASUSTeK COMPUTER INC.
Teléfono +886-2-2894-3447
Fax +886-2-2890-7798

Sitio web https://www.asus.com

Soporte técnico
Teléfono +86-21-38429911
Soporte en línea https://qr.asus.com/techserv

ASUS COMPUTER INTERNATIONAL (America)
Teléfono +1-510-739-3777
Fax +1-510-608-4555
Sitio web https://www.asus.com/us/

Soporte técnico
Fax de soporte +1-812-284-0883
Teléfono +1-812-282-2787
Soporte en línea https://qr.asus.com/techserv

Garantía
Para obtener toda la información sobre la garantía, visite https://www.asus.com/support.

Información de seguridad

Seguridad eléctrica

• Para evitar el riesgo de descarga eléctrica, desconecte el cable de alimentación de la toma de corriente antes de trasladar el sistema.
• Cuando añada o quite dispositivos al sistema, asegúrese de que los cables de alimentación de los dispositivos estén desenchufados antes de conectar los cables de señal. Si es posible, desconecte todos los cables de alimentación del sistema existente antes de añadir un dispositivo.
• Antes de conectar o quitar los cables de señal de la placa base, asegúrese de que todos los cables de alimentación estén desenchufados.
• Busque asistencia profesional antes de utilizar un adaptador o un cable de extensión. Estos dispositivos podrían interrumpir el circuito de conexión a tierra.
• Asegúrese de que su fuente de alimentación esté configurada con el voltaje correcto en su zona. Si no está seguro del voltaje de la toma de corriente que está utilizando, póngase en contacto con su compañía eléctrica local.
• Si la fuente de alimentación está rota, no intente arreglarla usted mismo. Póngase en contacto con un técnico de servicio cualificado o con su distribuidor.

Seguridad de funcionamiento

• Antes de instalar la placa base y añadir componentes, lea atentamente todos los manuales que vienen con el paquete.
• Antes de utilizar el producto, asegúrese de que todos los cables estén conectados correctamente y de que los cables de alimentación no estén dañados. Si detecta algún daño, póngase en contacto con su distribuidor inmediatamente.
• Para evitar cortocircuitos, mantenga los clips de papel, los tornillos y las grapas alejados de los conectores, las ranuras, los zócalos y los circuitos.
• Evite el polvo, la humedad y las temperaturas extremas. No coloque el producto en ninguna zona donde pueda estar expuesto a la humedad.
• Coloque el producto sobre una superficie estable.
• Si tiene problemas técnicos con el producto, póngase en contacto con un técnico de servicio cualificado o con su distribuidor.
• Su placa base solo debe utilizarse en entornos con temperaturas ambiente entre 0 °C y 40 °C.

Referencias

• ASUS Global
• Soporte oficial | ASUS Global
• Soporte oficial | ASUS Global
• ASUS Global
• ASUS USA

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

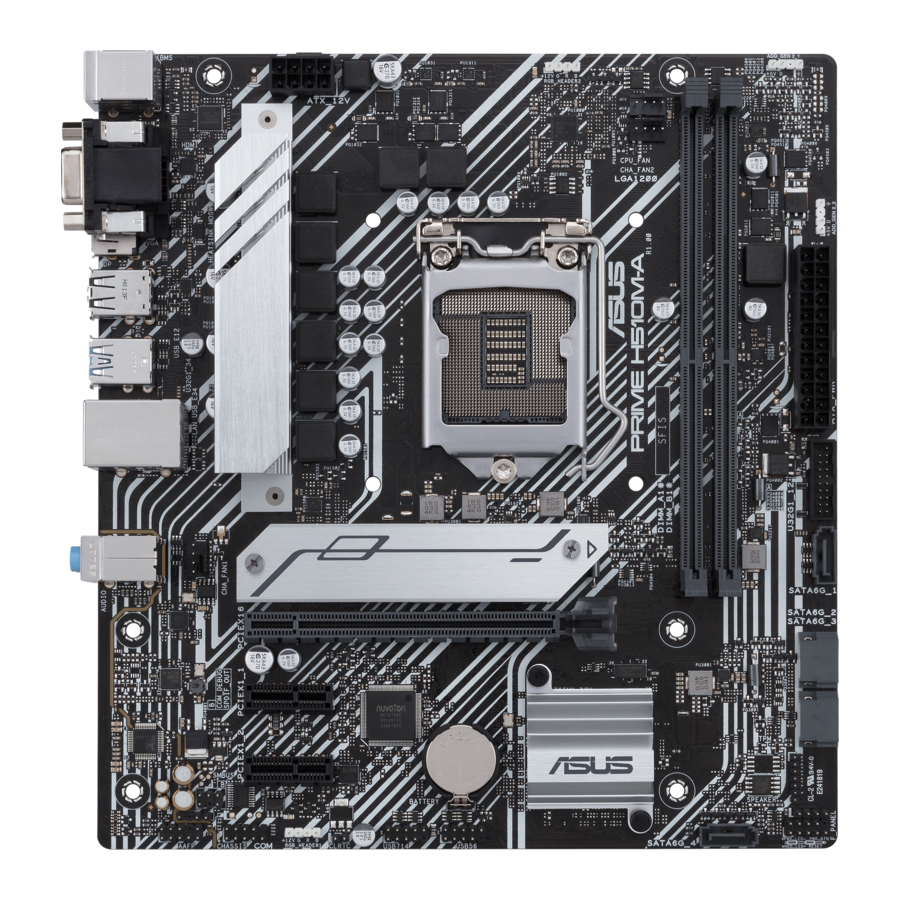

Descargar Manual de Asus PRIME H510M-A

Idiomas disponibles
