5. INSTALACIÓN / CONEXIONES
El equipo debe fijarse en el panel, siguiendo la secuencia de pasos que se indica a continuación:
Realizar un corte de 45 x 93 mm en el panel;
•
Retirar los clips de fijación del equipo;
•
Insertar el controlador en el recorte desde la parte frontal del panel;
•
Volver a colocar los clips en el equipo, presionando hasta que el controlador quede firmemente fijado al panel.
•

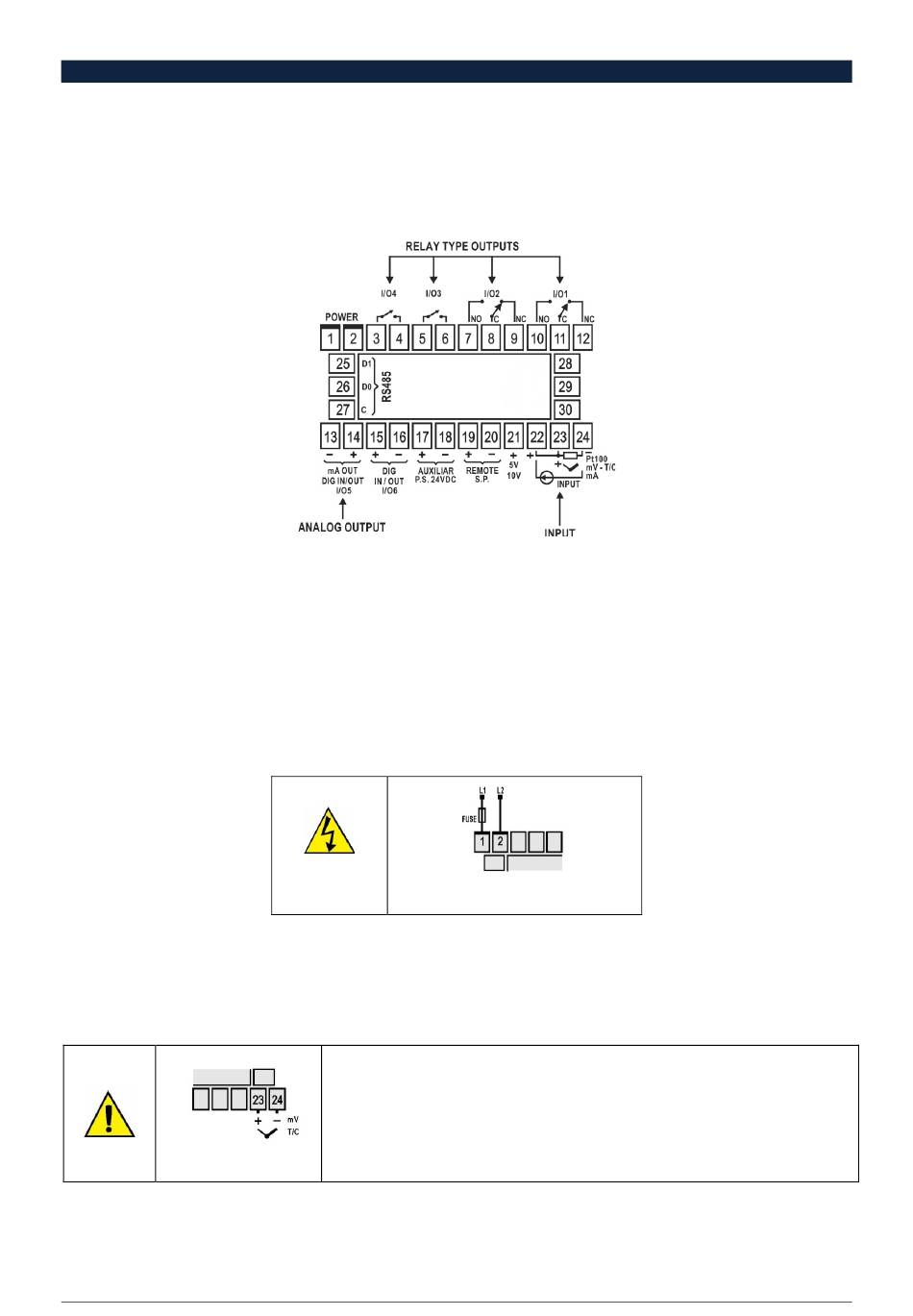

Es posible desconectar los circuitos internos del controlador sin soltar las conexiones del panel posterior. La disposición de las señales en el panel
posterior del controlador se muestra en la figura a continuación:
5.1 RECOMENDACIONES PARA LA INSTALACIÓN
Los conductores de señales de entrada deben recorrer la planta del sistema por separado de los conductores de la salida y de alimentación.
•
Si es posible, en conductos con puesta a tierra.
La alimentación de los instrumentos electrónicos debe proceder de una red dedicada a la instrumentación.
•
En las aplicaciones de control, es esencial considerar lo que puede ocurrir cuando cualquier parte del sistema fallar. El relé interno de alarma
•
no garantiza la protección total.
Es recomendable el uso de FILTROS RC (47 R y 100 nF, serie) en bobinas de contactoras, solenoides, etc.
•
5.2 CONEXIONES DE ALIMENTACIÓN
5.3

CONEXIONES DE ENTRADA

Es importante que estas conexiones se realicen correctamente, con los cables del sensor o de la señal bien sujetos a los terminales del panel
posterior.
TERMOPAR (T/C) Y 0-50 mV
Figura 4
NOVUS AUTOMATION
Figura 2
Respetar la tensión de
alimentación solicitada
La figura de al lado muestra cómo realizar las conexiones.
Si es necesario prolongar la longitud del termopar, usar cables de compensación adecuados.
