3.

FUNCIONAMIENTO

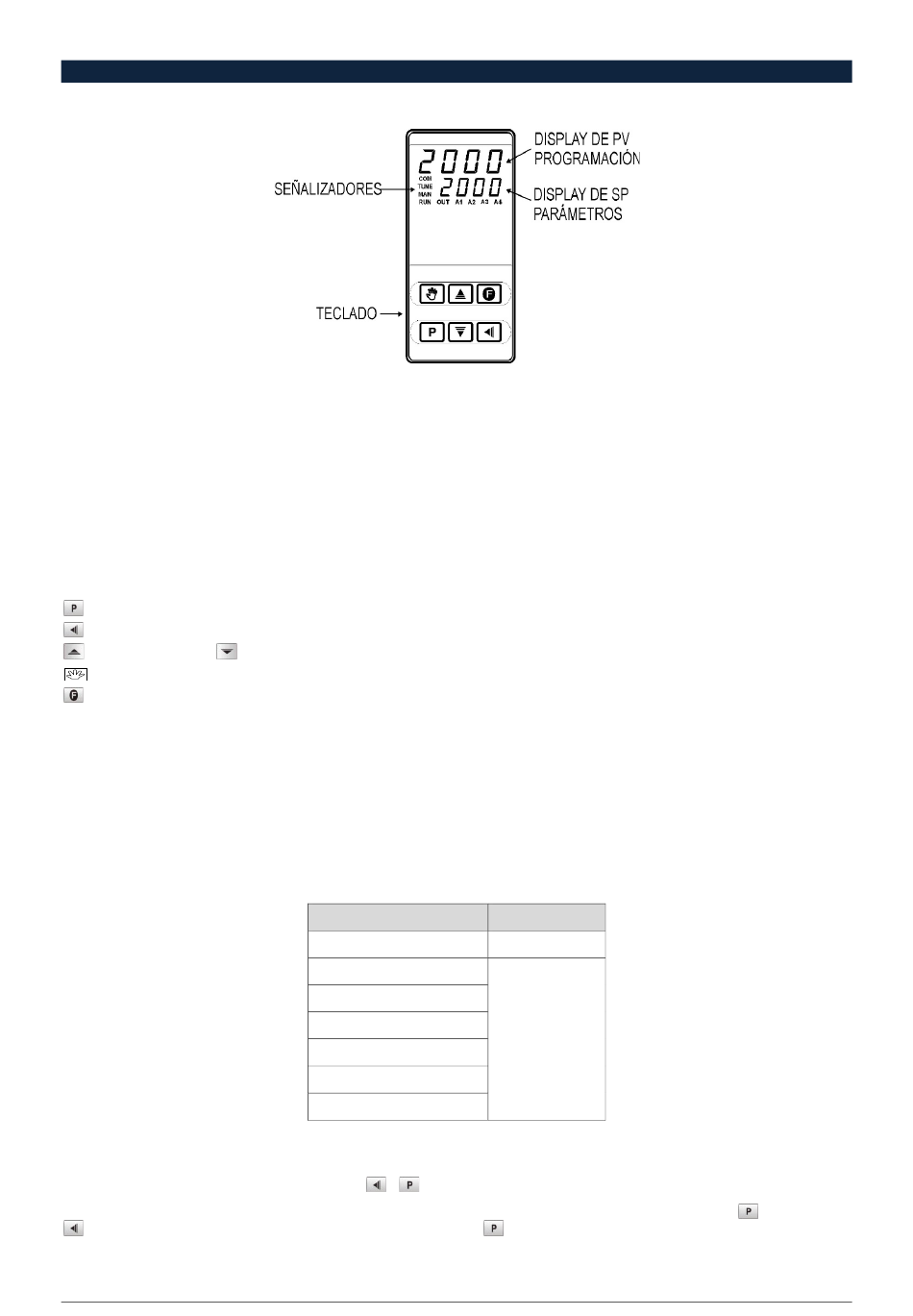

El panel frontal del controlador se puede ver en la figura a continuación:
Pantalla de PV / Programación: Muestra el valor actual de la PV (Process Variable). Cuando está en modo de funcionamiento o programación,
muestra el mnemónico del parámetro que se está visualizando.
Pantalla SP / Parámetros: Muestra el valor de SP (Setpoint) y el resto de los parámetros programables del controlador.
Indicador COM: Parpadea cada vez que el controlador intercambia datos con el exterior.
Indicador TUNE: Enciende mientras el controlador está en proceso de ajuste automático.
Indicador MAN: Indica que el controlador está en modo de control manual.
Indicador RUN: Indica que el controlador está activo, con la salida de control y las alarmas activadas.
Indicador OUT: Para las salidas de control Relé o Pulso, el indicador OUT representa el estado instantáneo de esta salida. Cuando se ajusta la
salida de control como salida analógica (0-20 mA o 4-20 mA), este indicador permanece constantemente encendido.
Indicadores A1, A2, A3 y A4: Indican la ocurrencia de una situación de alarma.
Tecla PROG: Tecla utilizada para avanzar a los sucesivos parámetros programables del controlador.
Tecla Back: Tecla utilizada para retroceder en los parámetros.
Tecla de Incremento y
Tecla Auto / Man: Tecla de función especial que cambia el modo de control entre Automático y Manual.
Tecla de función especial: Permite realizar las funciones RVN, RSP, KPRG y PR1.
Cuando se enciende, el controlador muestra el número de la versión de software durante los 3 primeros segundos. A continuación, comienza a
funcionar, mostrando la variable de proceso (PV) en la pantalla superior y el valor de Setpoint de control en la pantalla inferior. Las salidas se
activan en este momento.
Para funcionar correctamente, el controlador necesita una configuración inicial mínima, que comprende:
Tipo de entrada (Termopares, Pt100, 4-20 mA, etc.);
•
Valor del Setpoint de control (SP);
•
Tipo de salida de control (relé, 0-20 mA, 4-20 mA, pulso);
•
Parámetros PID (o histéresis de control ON / OFF).
•
Los parámetros de configuración se agrupan en ciclos. Cada mensaje mostrado es un parámetro que ajustar. Los 7 ciclos de parámetros son:
El ciclo de funcionamiento (1er ciclo) es de libre acceso. Los demás ciclos requieren una combinación de teclas para acceder. La combinación es:
Una vez que se encuentre en el ciclo deseado, es posible desplazarse por todos los parámetros de ese ciclo al pulsar la tecla
para retroceder en el ciclo). Para volver al ciclo de funcionamiento, pulsar
del ciclo actual.
Los parámetros ajustados se guardan en la memoria protegida. Los valores modificados se guardan cada vez que el usuario pasa al parámetro
siguiente. El valor de SP también se guarda durante al cambiar parámetros o cada 25 segundos.
NOVUS AUTOMATION
Tecla de Decremento: Teclas utilizadas para cambiar los valores de los parámetros.
CICLO
1 — Funcionamiento
2 — Ajuste
3 — Programas
4 — Alarmas
5 — Configuración de entrada
6 — I/Os
7 — Calibración
y
Figura 1
ACCESO
Acceso libre
Acceso limitado
Tabla 1
pulsadas simultáneamente
varias veces hasta que se hayan recorrido todos los parámetros
(o pulsar la tecla
