Setpoint Remoto - Novus N2000 Manual De Instrucciones

RTD (Pt100)
Figura 5
4-20 mA
Figura 6
0-5 Vdc
Figura 7
4-20 mA CON 2 HILOS CON FUENTE DE TENSIÓN AUXILIAR

SETPOINT REMOTO

Figura 9
NOVUS AUTOMATION

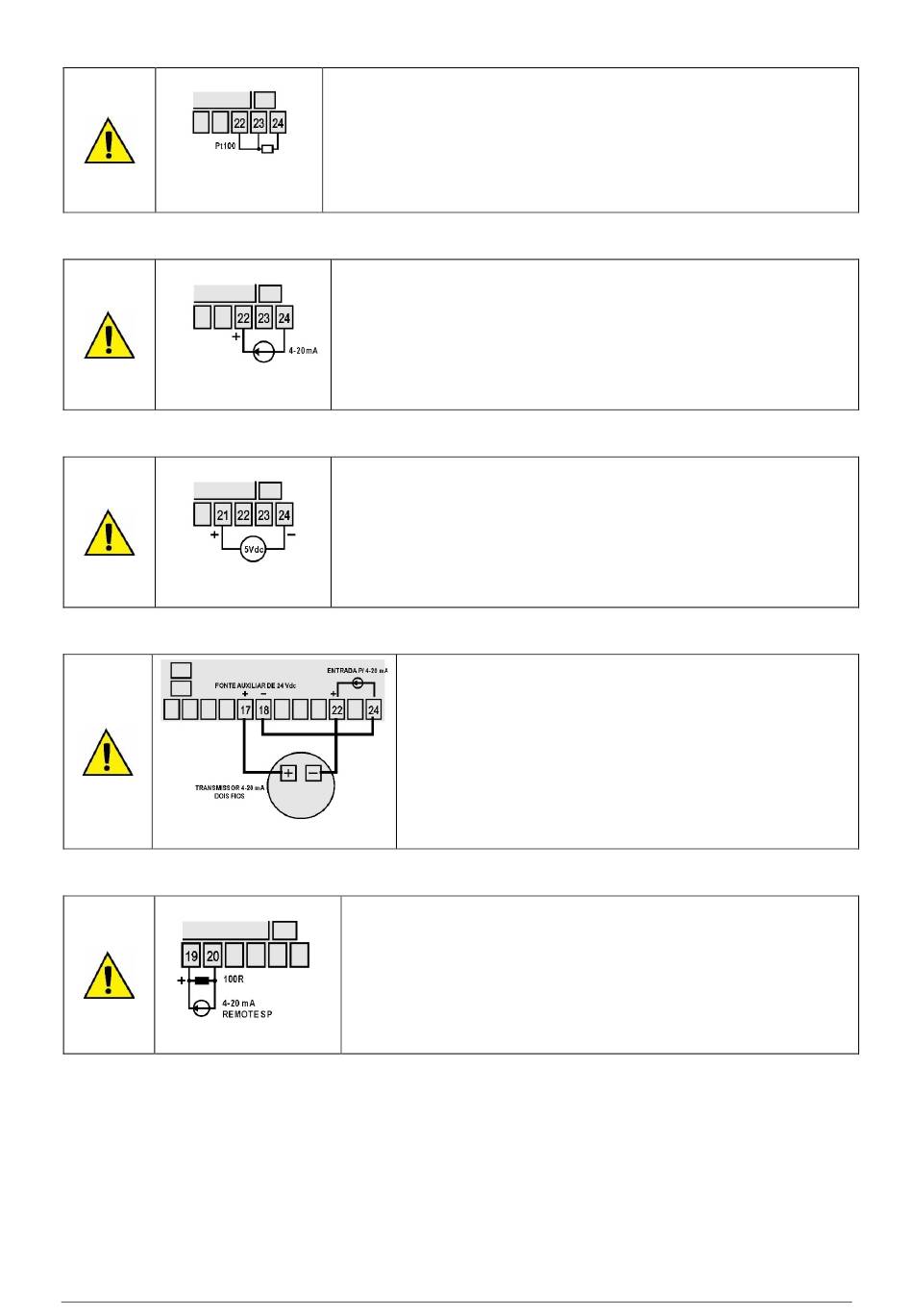

Se utiliza un circuito de 3 hilos. Los hilos deben tener el mismo valor de resistencia para evitar
errores de medición debidos a la longitud del cable (usar conductores del mismo calibre y
longitud).
Si el sensor tiene 4 hilos, dejar uno desconectado junto al controlador.
Para Pt100 a 2 hilos, cortocircuitar los terminales 22 y 23.
Las conexiones para las señales de corriente de 4-20 mA deben realizarse como se muestra
en figura de al lado.
Las conexiones para las señales de tensión de 0-5 Vdc deben realizarse como se muestra en
figura de al lado.
Las conexiones deben realizarse como se muestra en figura de al lado:
Figura 8
Función disponible en los terminales 19 y 20 del controlador.
Debe activarse a través de los canales I/O5 o I/O6 (cuando se utilizan como entrada digital y
se configuran con la función RSP).
La impedancia de entrada de este recurso es de 100 R (Zin = 100 R).
