PROGRAMA DE RAMPAS Y MESETAS

Permite crear un perfil de comportamiento para el proceso. Cada programa se compone de un conjunto de hasta 7 segmentos, denominados
PROGRAMA DE RAMPS Y MESETAS, definidos por valores de SP e intervalos de tiempo.
Una vez definido y ejecutado el programa, el controlador genera automáticamente el SP según el programa elaborado.
Al final de la ejecución del programa, el controlador desactivará la salida de control (RvN = no);

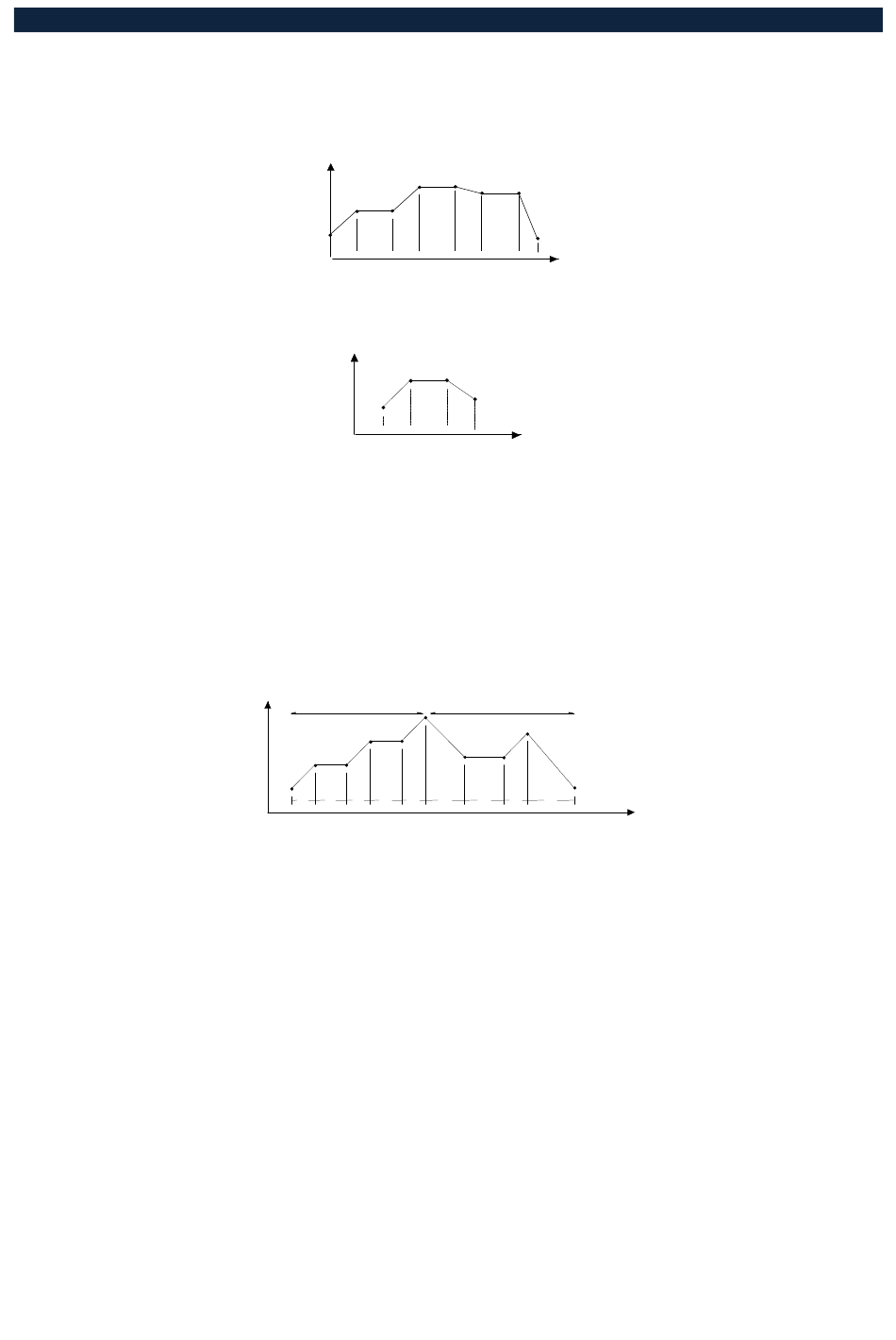

Se pueden crear hasta 7 programas de rampas y mesetas. La figura a continuación muestra un modelo de programa:
Para ejecutar un programa con pocos segmentos, basta con programar 0 en los valores de tiempo de los segmentos que siguen al último
segmento que se va a ejecutar.
La función de tolerancia del programa PtoL permite definir la desviación máxima entre PV y SP durante la ejecución del programa. Si se supera
esta desviación, el programa se interrumpirá hasta que la desviación vuelva a la tolerancia programada (sin tener en cuenta el tiempo). Si se
ajusta con 0, el programa funcionará de forma continua, aunque el valor PV no siga al valor SP (sólo tiene en cuenta el tiempo).
8.1

ENLACE DE PROGRAMAS

Es posible elaborar un programa grande y más complejo con hasta 49 segmentos, enlazando los 7 programas. Así, cuando un programa termine
de ejecutarse, el controlador iniciará inmediatamente la ejecución de otro.
En la pantalla LP, es posible definir si un programa estará o no vinculado a otro.
Para que el programador ejecute de forma continua un programa o programas determinados, basta con conectar un programa a sí mismo o el
último programa al primero.
8.2

ALARMA DE EVENTO

La función Alarma de Evento permite programar la activación de las alarmas en segmentos específicos de un programa. Para que esta función
funcione, las alarmas a activar deben tener la función ajustada en rS. Se configuran en los parámetros PE1 a PE7.
Para ajustar y ejecutar un programa de rampas y mesetas:
Programación de valores de tolerancia, SPs de programa, tiempo y evento.
•
Si se utiliza una alarma con la función de evento, ajustar su función a Alarma de Evento.
•
Ajustar el modo de control a automático.
•
En la pantalla rS, activar la ejecución del programa.
•
En la pantalla rvn, iniciar el control.
•
Antes de iniciar el programa, el controlador espera a que el valor de PV alcance el Setpoint inicial (SP0). Al volver de un fallo de alimentación, el
controlador reanuda la ejecución del programa desde el inicio del segmento que se interrumpió.
