2. INSTALACIÓN / CONEXIONES
El controlador debe ser fijado en el panel, siguiendo la secuencia de pasos a continuación:
Hacer un recorte en el panel, según ESPECIFICACIONES;
•
Sacar las presillas de fijación del controlador;
•
Insertar el controlador en el recorte por la parte frontal del panel;
•
Reponer las presillas en el controlador, presionando hasta obtener una firme fijación.
•
2.1 CONEXIONES ELÉCTRICAS

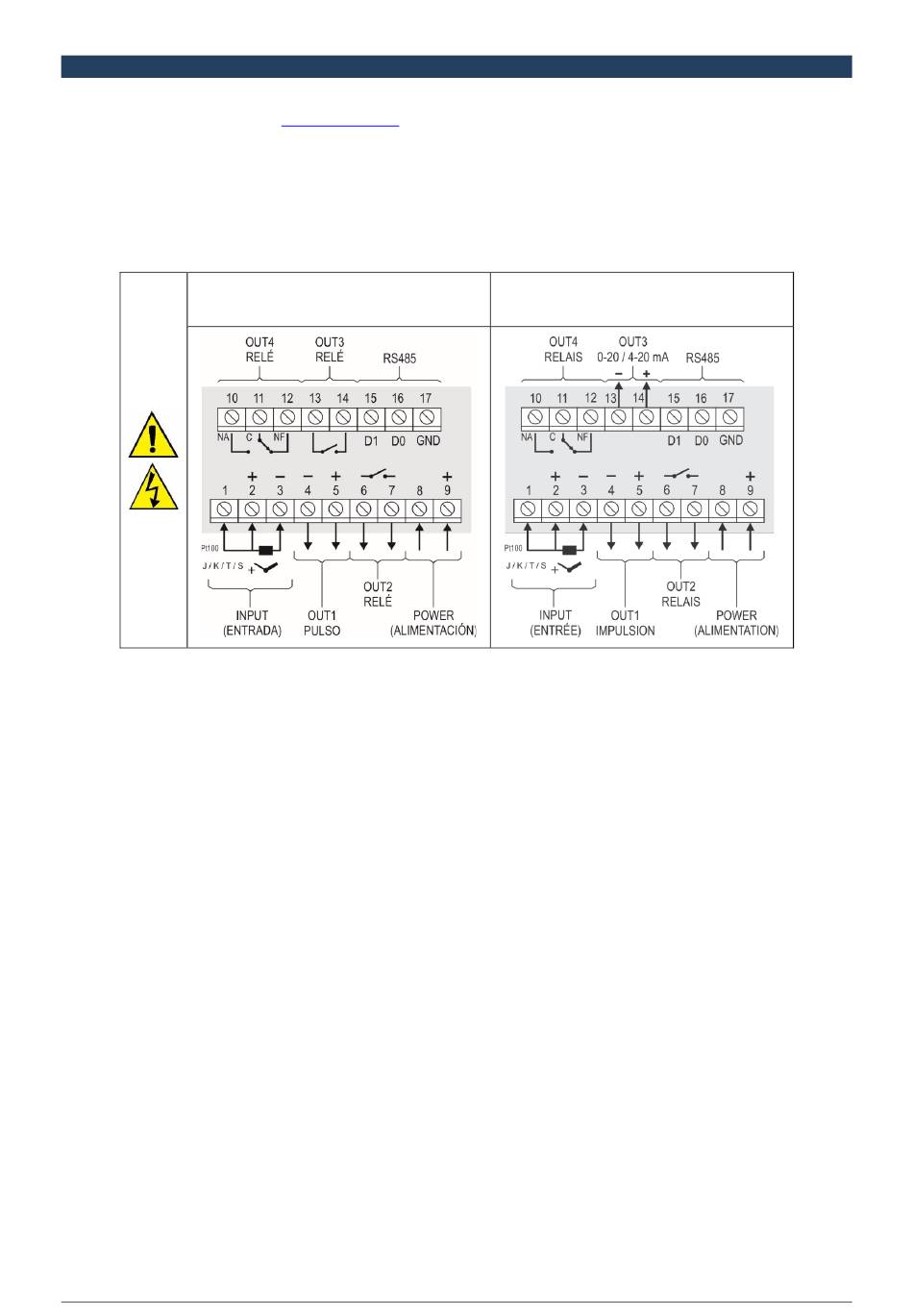

La disposición de los recursos en el panel trasero del controlador se muestra en las figuras a continuación:
Conexiones de las entradas, de las salidas y de la
2.2 RECOMENDACIONES PARA LA INSTALACIÓN
Los conductores de señales de entrada deben recorrer la planta del sistema en separado de los conductores de salida y de alimentación. Si
•
es posible, en electroductos aterrados.
La alimentación de los instrumentos electrónicos debe venir de una red propia para instrumentación.
•
Se recomienda el uso de FILTROS RC (eliminador de ruido) en bobinas de contactoras, solenoides, etc.
•
En aplicaciones de control, es esencial considerar lo que puede ocurrir cuando cualquier parte del sistema fallar. Los dispositivos internos del
•
controlador no garantizan protección total.
NOVUS AUTOMATION
alimentación
Figura 1
Conexiones para el modelo con salida analógica en
OUT3
