3.6

SALIDA DE ALARMA

El controlador tiene dos alarmas: Alarma 1 (A1) y Alarma 2 (A2), que pueden ser direccionadas hacia cualquiera de las salidas disponibles del
controlador.

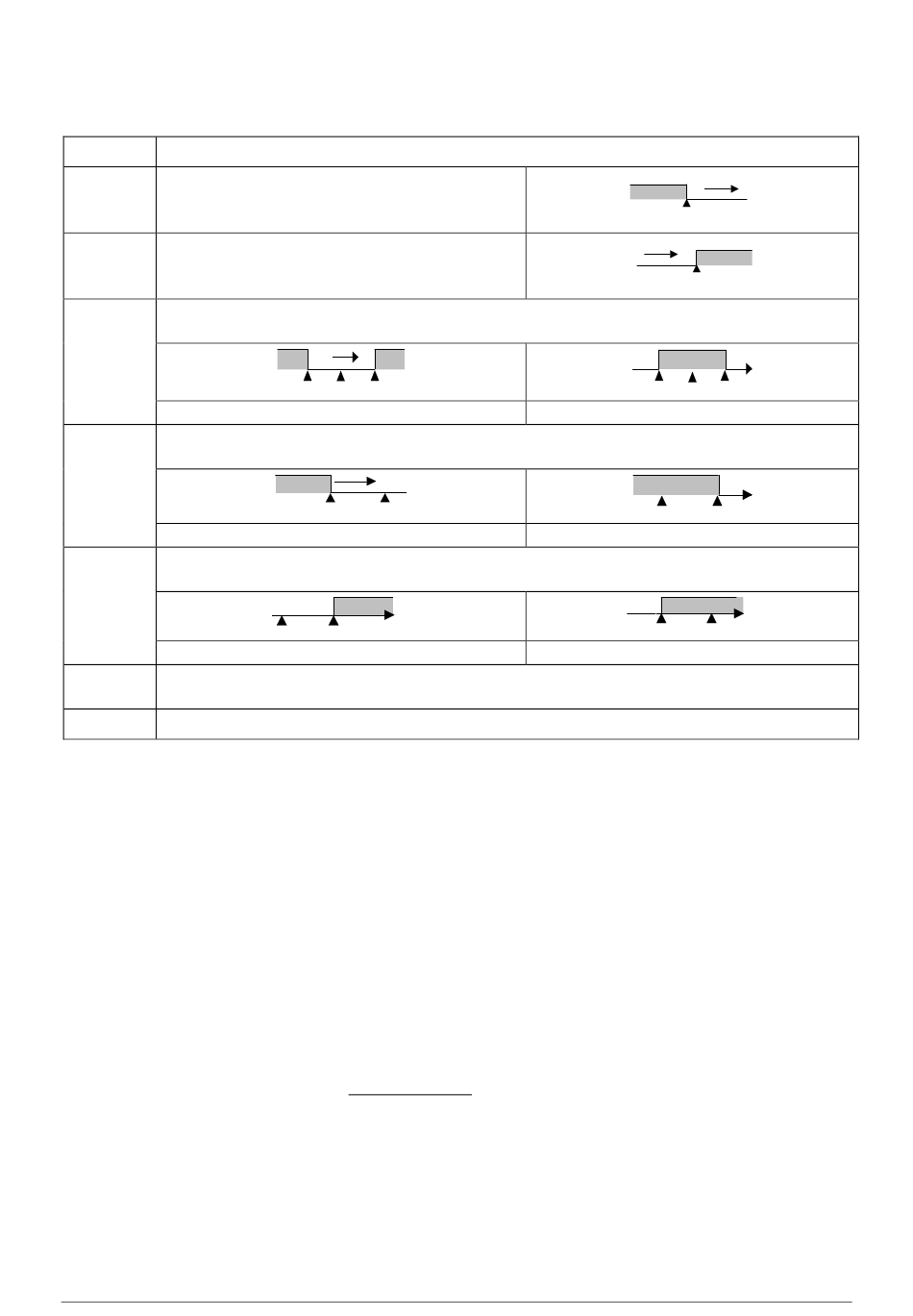

Se pueden configurar estas alarmas para operar las funciones descriptas en la tabla a continuación:
Alarma desactivada.
off
Alarma de valor mínimo absoluto.
Se activa cuando el valor del PV (temperatura) está por debajo
Lo
del valor definido por el Setpoint de la alarma (SPA1 o SPA2)
Alarma de valor máximo absoluto.
Se activa cuando el valor de PV está por encima del valor
Hi
definido por el Setpoint de la alarma.
Alarma de valor diferencial. En esta función, los parámetros SP.A1 y SP.A2 representan errores (diferencia) entre PV y SP de
CONTROL.
dif
Alarma de valor diferencial mínimo. Dispara cuando el valor de PV está por debajo del punto definido por SP-SPA1 (utilizando
alarma 1 como ejemplo).
Dif.L
Alarma de valor diferencial máximo. Dispara cuando el valor de PV está por encima del punto definido por SP+SPA1
(utilizando alarma 1 como ejemplo).
Dif.H
Alarma de sensor abierto (Sensor Break Alarm). Se activa cuando la entrada presenta problemas de rotura del sensor, mala
i.err
conexión, etc.
Segmento del programa. Se activa en un segmento específico del programa.
r5
Nota 1: Las figuras también son válidas para la alarma 2 (SP.A2).
Nota 2: Las alarmas configuradas con las funciones Hi, dif y dif.H también activan la salida relacionada cuando el controlador detectar e
indicar un fallo en el sensor. Una salida de tipo relé configurada para actuar como una Alarma de Máximo (Hi), por ejemplo, actuará cuando se
supere el valor de SPAL y cuando ocurra la rotura del sensor conectado a la entrada del controlador.
3.7

BLOQUEO INICIAL DE LA ALARMA

La opción Bloqueo Inicial inhibe el accionamiento de la alarma caso exista una condición de alarma en el proceso en el momento en que se
conecta el controlador. Solamente se activa la alarma después del proceso pasar por una condición de no alarma.
El Bloqueo Inicial es útil, por ejemplo, cuando una de las alarmas está configurada como alarma de valor mínimo, lo que puede causar el
accionamiento de la alarma en el inicio del proceso, comportamiento muchas veces indeseado.
El Bloqueo Inicial no es válido para la función i.err (Sensor Abierto).
3.8 FUNCIÓN RUN
La función RUN permite activar y desactivar la operación del controlador. Funciona como si fuera una clave general.
En la condición encendida (RUN = YES), el controlador está habilitado para funcionar y sus salidas de control y de alarma operarán normalmente.
En la condición apagada (RUN = No), el controlador no actúa en el proceso, apagando sumariamente sus salidas. No se ejecuta ninguna función.
Sólo la indicación de temperatura medida permanece operando.
Función disponible en el parámetro RUN, en el Ciclo de Operación del controlador. El señalizador RUN en el panel frontal del controlador se
enciende cuando se activa el control (RUN = YES).
3.9 FUNCIÓN SALIDA SEGURA EN LA FALLA DEL SENSOR
Función que pone la salida de control en una condición segura para el proceso cuando se identifica un error en la entrada del sensor.
Después de identificar una falla en el sensor (entrada), el controlador determina el valor porcentual definido en el parámetro iE.ou para la salida.
El controlador permanecerá en esta condición hasta que la falla en el sensor desaparezca.
Cuando esté en modo ON/OFF, los valores para iE.ou son sólo 0 y 100 %. Con el control en modo PID, se acepta cualquier valor entre 0 y 100
%.
NOVUS AUTOMATION
PV
SP – SPA1 SP SP + SPA1
SPA1 positivo
PV
SP – SPA1 SP
SPA1 positivo
PV
SP SP + SPA1
SPA1 positivo
Tabla 2
.
PV
SV + SPA1
SPA1 negativo
SP
SPA1 negativo
SP + SPA1
SPA1 negativo
PV
SPA1
SPA1
PV
SP SV – SPA1
PV
SP – SPA1
PV
SP
