Cableado
22
5.1.1 Equipos con conector de 7/8"

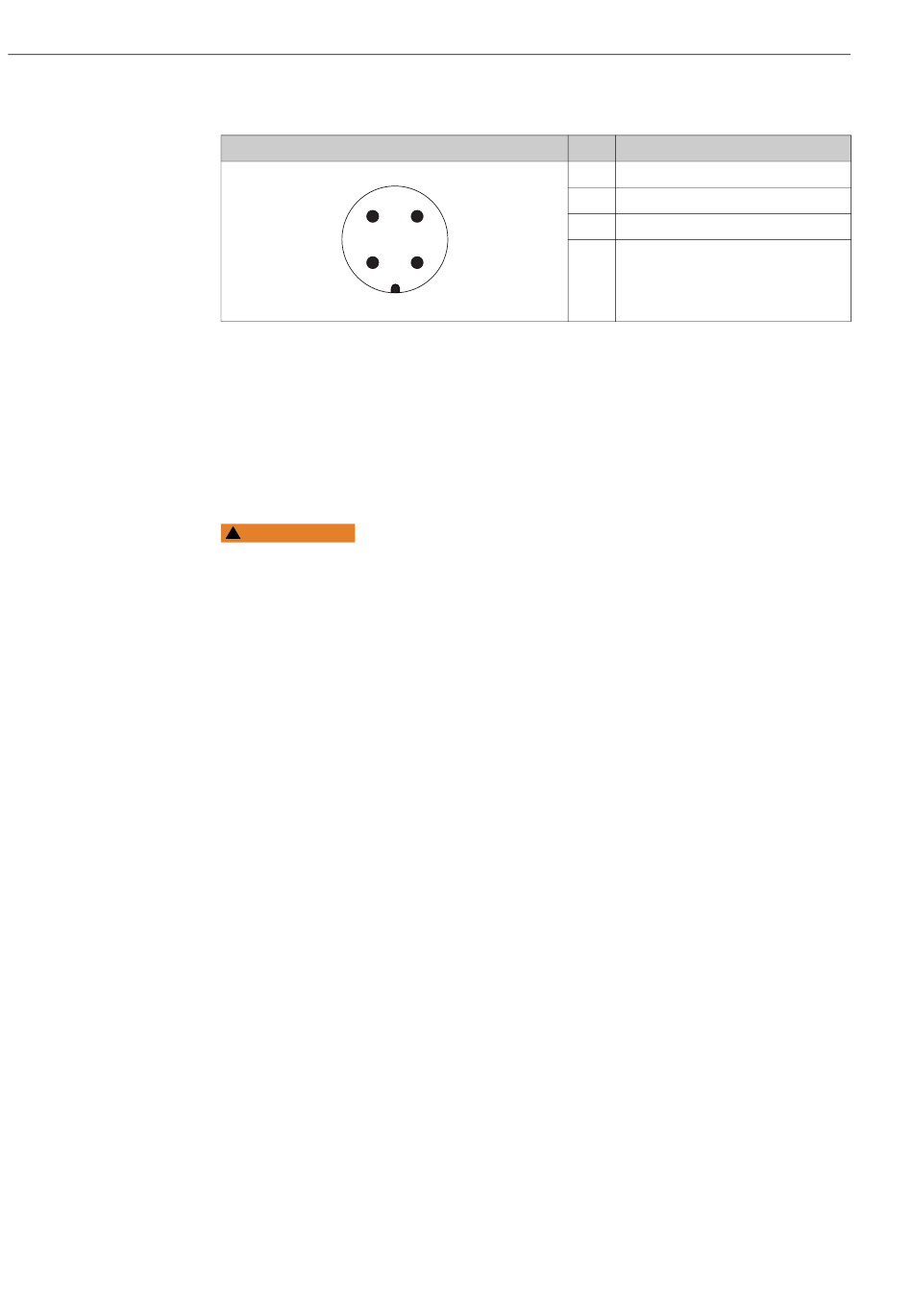

Asignación de pines del conector de 7/8"
1
2
5.2 Conexión de la unidad de medición
Para obtener más información sobre la estructura de la red y la conexión a tierra y para otros
componentes del sistema de bus, tales como los cables de bus, consulte la documentación
correspondiente, por ejemplo, el Manual de instrucciones BA00013S "FOUNDATION
Fieldbus Visión general" y la Guía de FOUNDATION Fieldbus.
5.2.1 Tensión de alimentación
ADVERTENCIA
!
¡Puede haber tensión de alimentación!
Riesgo de descargas eléctricas y/o de explosión.
‣
Si se va a utilizar el instrumento de medición en una zona con peligro de explosión, la
instalación también debe realizarse conforme a las normas estatales vigentes y a las
instrucciones de seguridad o los dibujos de instalación o control.
‣
Todos los datos relativos a la protección contra explosiones se proporcionan en la
documentación Ex aparte, disponible previa solicitud. La documentación Ex se suministra
normalmente con todos los equipos preparados para zonas con peligro de explosión.
Versión para zonas sin peligro de explosión: 9 a 32 V CC
5.2.2 Consumo de corriente
15,5 mA ±1 mA, corriente de activación según IEC 61158-2, cláusula 21.
5.2.3 Terminales
• Tensión de alimentación y borne de tierra interno: de 0,5 a 2,5 mm
• Borne de tierra externo: de 0,5 a 4 mm
5.2.4 Especificaciones para los cables
• Utilice cable apantallado a dos hilos trenzados, preferentemente cable de tipo A.
• Diámetro externo del cable: de 5 a 9 mm (0,2 a 0,35 pulgadas)
Para más información sobre especificaciones de cables, véase el manual de instrucciones
BA00013S " "Foundation Fieldbus Overview", la Normativa de Foundation Fieldbus y la
norma IEC 61158-2 (MBP.
5.2.5 Puesta a tierra y apantallado
El Cerabar S debe estar puesto a tierra, por ejemplo, mediante el borne de tierra externo.
Para las redes FOUNDATION Fieldbus se dispone de diferentes métodos de instalación de la
puesta a tierra y el apantallamiento, como los que se indican a continuación:
• Instalación aislada (véase también IEC 61158-2)
• Instalación con puesta a tierra múltiple
• Instalación capacitiva.
Cerabar S PMC71, PMP71, PMP75 con FOUNDATION Fieldbus
3
4
A0011176
2
(de 20 a 12 AWG)
PIN Significado
1 Señal –
2 Señal +
3 Sin asignar
4 Blindaje
2
(de 20 a 14 AWG)
Endress+Hauser
