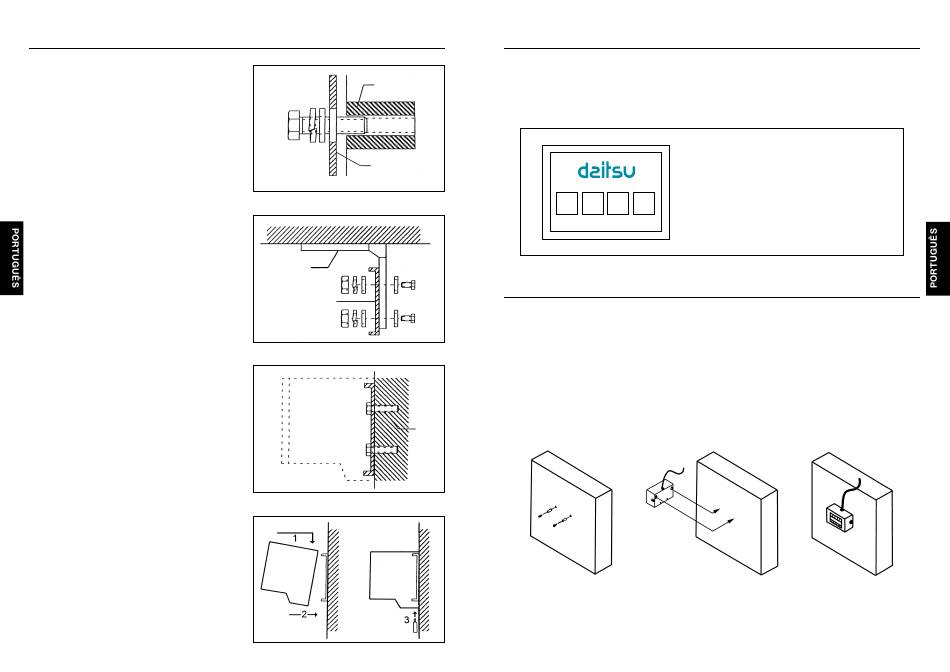

Instalação
Para instalação numa parede de cimento,
primeiro abrir furação para encaixe das
buchas de fixação. Em seguida, apertar o
suporte de fixação do aparelho à parede
com porcas e anilhas, como mostrado na
figura.
Para instalação numa armação metálica,
abrir furos nas armações e apertar o
suporte de fixação com porcas, anilhas e
parafusos, como demonstrado.
Na instalação em suporte de madeira, uti-
lizar parafusos de madeira e anilhas,
como demonstrado.
Depois do suporte de fixação estar bem
apertado, instalar o corpo principal, encai-
xando-o na parte superior do suporte de
fixação e fixando-o com os parafusos for-
necidos.
Bucha de
fixação
Suporte de
fixação
Suporte
Suporte de
fixação
Parafuso
de
madeira
Instruções de Operação
1. Há quatro botões no comutador: 0, I, II e III. Os botões I e II são utilizados para selecção
da velocidade. (Nota: O botão III não está ligado. É reservado a ligação de acessórios
opcionais tais como Interruptores Fim de Curso ou Sensores de Infra-vermelhos).
0
I
II
III
Instalação do Comutador de Parede
1. Fazer dois furos na parede (afastados 93 mm horizontalmente). Inserir buchas de
fixação nos furos e apertar dois parafusos M4 nas buchas até que o intervalo entre a
cabeça do parafuso e a parede seja de cerca de 2 mm. Ver Diagrama 1.
2. Colocar o comutador sobre os parafusos, alinhando as duas aberturas na parte traseira
com os parafusos. Puxar o comutador levemente para baixo para o fixar. Se o
comutador não ficar firme, retirá-lo e apertar ligeiramente os parafusos. Repetir até
que o comutador fique firmemente instalado. Ver Diagrama 2.
3. O comutador está pronto para ser utilizado. Ver Diagrama 3.
Diagrama 1
0 -
Desligado
I
-
Velocidade mínima
II -
Velocidade máxima
III -
Não ligado
(reservado a interruptores
fim de curso)
Diagrama 2
Diagrama 3
