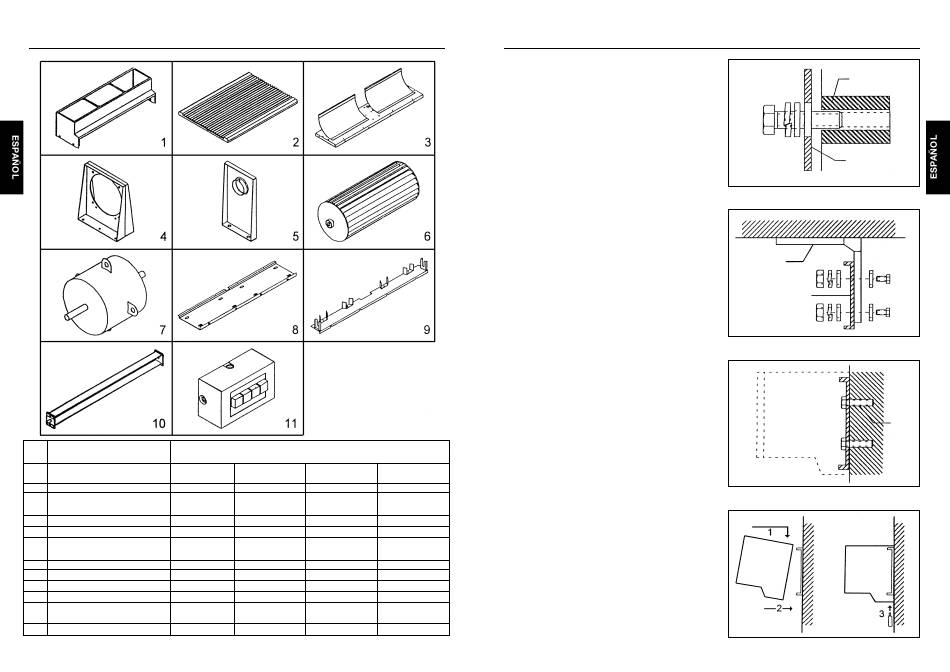

Lista de piezas

Item
Descripción AUD-90S
1 Marco FF30901
2 Rejilla de entrada
de aire FF30902
3 Base BF30901
4 Soporte del motor BF30902
5 Soporte del
cojinete BF30903
6 Ventilador centrífugo BF30904
7 Motor eléctrico BF30905
8 Placa de instalación BF30906
9 Panel frontal PF30901
10 Lama de dirección
del aire PF30902
11 Caja de control PF30903
Nota:
Estos esquemas no están
realizados a escala real.
Número de la pieza
AUD-120S AUD-90H AUD-120H
FF31201 FF60901 FF61201
FF31202 FF60902 FF61202
BF31201 BF60901 BF61201
BF30902 BF31202 BF61202
BF30903 BF31203 BF61203
BF31204 BF60904 BF61204
BF31205 BF60905 BF61205
BF31206 BF60906 BF61206
PF31201 PF60901 PF61201
PF31202 PF60902 PF61202
PF31203 PF60903 PF61203
Instalación
Para su instalación en una pared de obra,
primero taladre los orificios necesarios
para clavar las fijaciones metálicas. A con-
tinuación, sujete la placa de montaje de la
cortina de aire a la pared con tornillos y
arandelas, como se muestra en la figura.
Para su instalación en una estructura de
acero, taladre los orificios necesarios en
la estructura y sujete la placa de montaje
mediante tornillos, arandelas y tuercas,
tal y como se muestra en la figura.
Para su instalación en una estructura de
madera, utilice arandelas y tornillos espe-
ciales para madera, del modo que se
muestra en la figura.
Una vez que la placa de montaje esté fir-
memente sujeta, instale el aparato. Para
ello, apóyelo primero sobre la parte
superior de la placa de montaje y atorní-
llelo con los tornillos que se incluyen con
el aparato.
Fijaciones
metálicas
Soporte
de fijación
Soporte
Soporte
de fijación
Estructura
de
madera
