Instrucciones de funcionamiento
1. Hay cuatro botones en la caja de control: 0, I, II y III. Los botones I y II sirven para se-
leccionar la velocidad. (Nota: El botón III no está conectado. Está reservado para la
conexión a accesorios opcionales, como interruptores limitadores o sensores de
infrarrojos.)
0 I II III

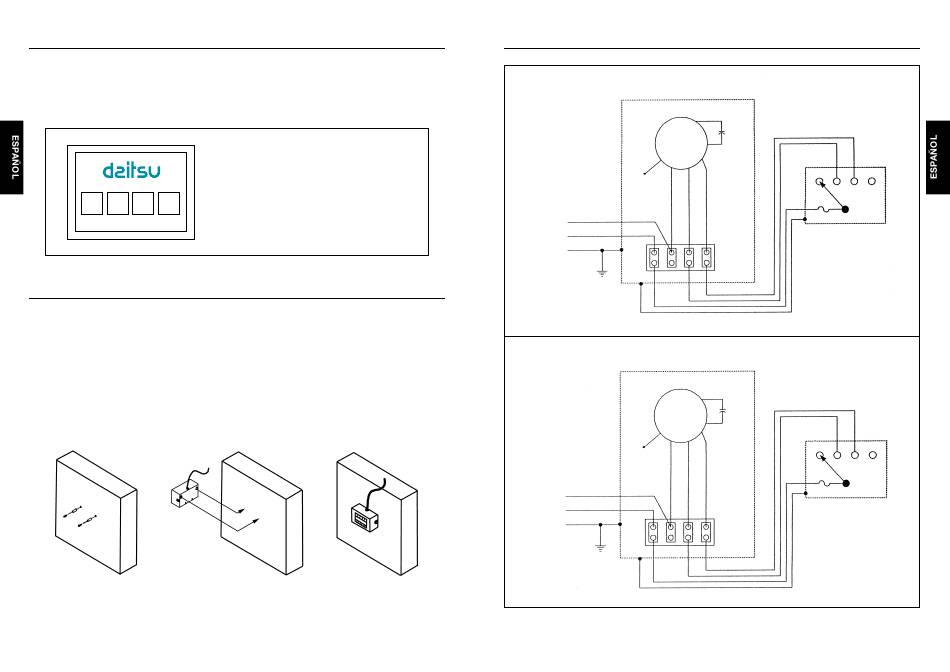

Instalación de la caja de control en la pared
1. Perfore dos orificios en la pared con un taladro (separados entre sí 93 mm en sentido
horizontal). Inserte las fijaciones en los agujeros y atornille dos tornillos M4 a las fija-
ciones, hasta que el espacio entre la cabeza del tornillo y la pared sea de unos 2 mm.
Véase la Figura 1.
2. Coloque la Caja de control sobre los tornillos, de modo que los dos orificios de la parte
posterior de la caja queden alineados con los tornillos. Presione suavemente la caja
hacia abajo para que quede bien sujeta. Si no consigue que quede bien sujeta, quítela
y apriete un poco más los tornillos. Repita la operación hasta que la caja quede firme-
mente sujeta. Véase la Figura 2.
3. La Caja de control está lista para su uso. Véase la Figura 3.
Figura 1
0 -
Apagado
I -
Baja velocidad
II -
Alta velocidad
III -
No conectado
(reservado para interruptores
limitadores)
Figura 2 Figura 3
Esquema eléctrico
AUD-9DS, AUD-120S
Motor
con
corte
térmico
MED (no N
conectado)
N
L
G
AUD-90H, AUD-120H
Motor
con
corte
térmico
HI (no N
conectado)
N
L
G
Aparato de cortina de aire
LO HI
0 I II
Fusible 3A
Conmutador de parada
Terminal
Aparato de cortina de aire
LO MED
0 I II
Fusible 3A
Terminal
Conmutador de parada
III
III
