Receptor De Radio; Características Técnicas; Conexiones - Master Wib Radio Control 433 Guia De Inicio Rapido

via Sandro Pertini 3
30030 Martellago (VE) Italy
El receptor WIB Radio Control 433 es el elemento fundamental del sistema WIB: su función es recibir la señal de radio, transformarla en una señal eléctrica y
enviarla a todos los demás elementos conectados al mismo mediante red BUS. De esta manera, se obtiene un solo receptor para el sistema completo: cada
dispositivo recibirá la señal de manera segura y eficaz. La antena debe colocarse fuera de la estructura para limitar las interferencias creadas por el metal. El
dispositivo es compatible con los mandos a distancia Master spa de la serie 433.42 M z. El producto puede utilizarse exclusivamente con sistemas WIB de
Master spa. Cualquier uso del producto distinto al previsto se considera inadecuado y prohibido, además de conllevar la anulación de la garantía y de cualquier
responsabilidad del fabricante. El montaje, la instalación y el mantenimiento del producto deben ser realizados exclusivamente por un técnico calificado.
01. CARACTERÍSTICAS TÉCNICAS
- Alimentación
- Consumo
- Radiofrecuencia
02. ADVERTENCIAS
02.1 Advertencias de seguridad
Guarde estas instrucciones para futuras operaciones de mantenimiento y eliminación del producto. ● Todas las operaciones de instalación, conexión,
programación y mantenimiento del producto deben ser realizadas exclusivamente por un técnico calificado y competente, respetando todas las leyes,
normativas, regulaciones locales e instrucciones provistas en este manual. ● El cableado eléctrico debe respetar las normas CEI vigentes. Conforme a lo
dispuesto en el D.M. 37/2008, la instalación eléctrica definitiva debe ser realizada exclusivamente por un electricista. ● Ciertas aplicaciones requieren el mando
de operación manual y pueden excluir el uso de radiocontroles o necesitar dispositivos de seguridad especiales. ● Para prevenir situaciones potenciales de
peligro, controle periódicamente las condiciones operativas de la cubierta.
02.2 Advertencias de instalación
Verifique que el empaque esté íntegro y no haya sufrido daños durante el transporte. ● Los choques violentos y el uso de herramientas inadecuadas pueden
causar la ruptura de piezas externas o internas del dispositivo. ● Está prohibido perforar o alterar la centralita de modo alguno. No modifique ni sustituya piezas
sin la autorización del fabricante. ● No manipule la centralita sujetándola por los cables. No intente sustituir los cables. Si el cable está dañado, el aparato debe
ser desechado ● El cable de alimentación debe colocarse de modo que no entre en contacto con las piezas móviles. ● El cable de alimentación del producto solo
es apto para la instalación en interiores. En caso de instalación en exteriores, coloque el cable dentro de un tubo de protección.
02.3 Advertencias de uso
El aparato puede ser utilizado por niños de al menos 8 años de edad y por personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de
experiencia o conocimientos, siempre que estén supervisados o hayan recibido instrucciones sobre el uso seguro del aparato y la comprensión de los peligros
que conlleva Los niños no deben jugar con el aparato La limpieza y el mantenimiento a cargo del usuario no deben ser realizados por niños sin supervisión ●

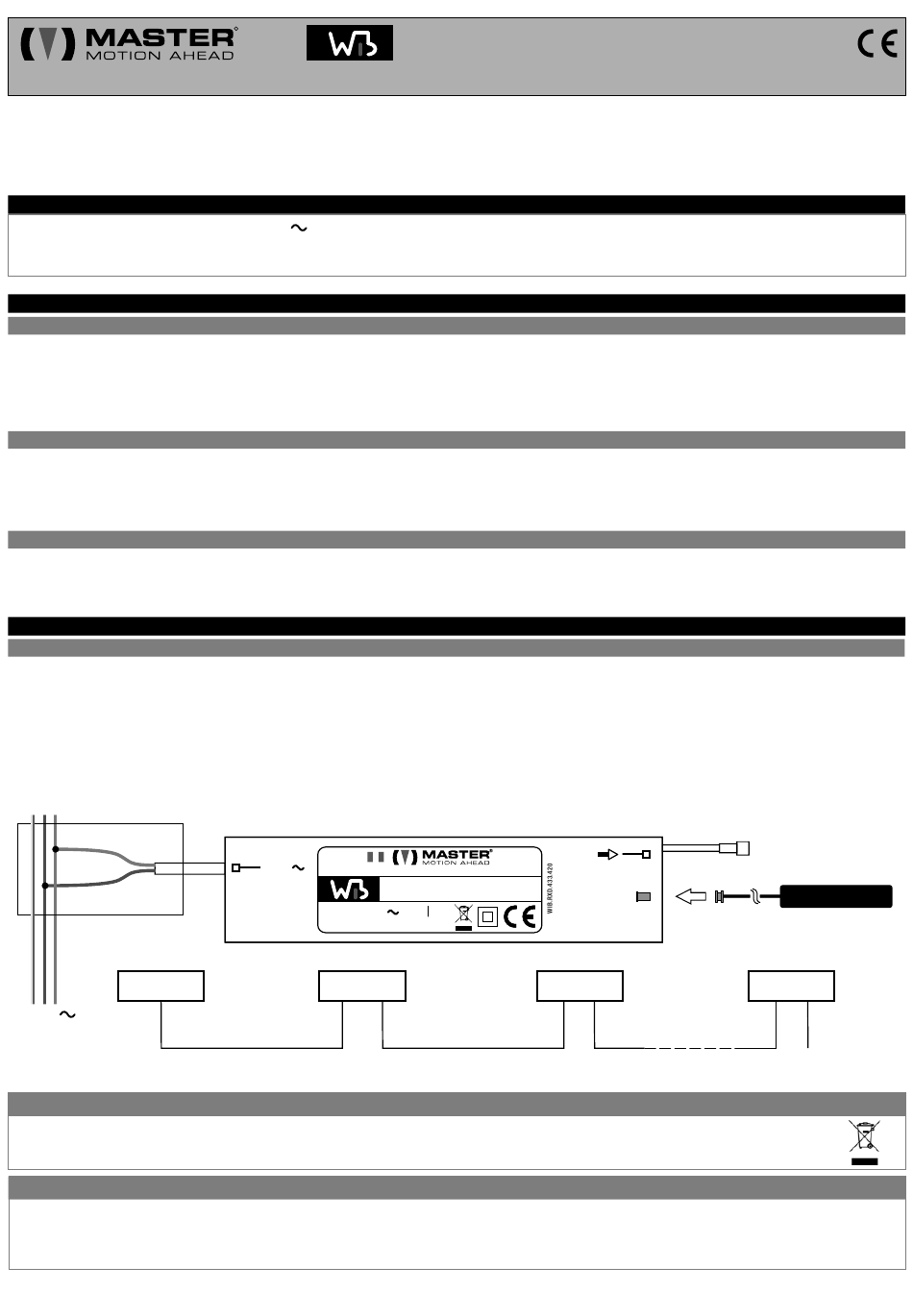

03. CONEXIONES

Advertencias para el electricista
Este dispositivo está diseñado para funcionar con una fuente de alimentación estable ● Realice las conexiones sin alimentación ● Compruebe que la línea de
alimentación no dependa de circuitos eléctricos destinados a la iluminación ● Prever un dispositivo antes de la red de alimentación del automatismo que
garantice la desconexión omnipolar completa de la red, con una distancia de apertura de los contactos en cada polo de al menos 3 mm. Estos dispositivos de
desconexión deben estar previstos en la red de alimentación de acuerdo con las normas de instalación y deben estar conectados directamente a los bornes de
alimentación ● La sección de los cables de conexión debe ser proporcional a la longitud de los mismos y a la absorción de la carga
- El dispositivo debe alimentarse con tensión de línea conectando el conductor
conexión debe realizarse dentro de una caja estanca.
- La antena suministrada debe conectarse al conector SMA.
- El cable de salida de datos debe conectarse a un cable de entrada de datos de un dispositivo WIB.
Neutro
Fase
Caja estanca
RX
230V
data OUT
*
Dispositivo de la serie WIB
Respetamos el medio ambiente.
¡Respetar el medio ambiente es el deber de todos! MASTER utiliza materiales de embalaje reciclables. Elimine los materiales en contenedores adecuados,
conforme a las normas vigentes en el territorio. Este producto podría contener sustancias contaminantes para el medio ambiente y peligrosas para la salud. Al final de
la vida útil del producto, siga cuidadosamente las normas de eliminación correcta. Está terminantemente prohibido eliminar el producto como residuo doméstico.
Notas sobre los sistemas de radio
Se recomienda no utilizar sistemas de radio en ambientes con interferencias fuertes (por ejemplo, cerca de cuarteles de policía, puertos, aeropuertos, bancos, etc.). Es aconsejable
realizar una inspección técnica antes de instalar cualquier sistema de radio para identificar posibles fuentes de interferencias. Los sistemas de radio pueden emplearse en lugares
donde las interferencias o los problemas de funcionamiento del transmisor o receptor no presenten un factor de riesgo, o bien si dicho factor puede ser eliminado mediante sistemas
de seguridad adecuados. La presencia de radiodispositivos a la misma frecuencia de transmisión (433,42 MHz) puede interferir con el receptor de radio del propio dispositivo,
reduciendo la capacidad de todo el sistema de radio y limitando el funcionamiento del equipo.
Todos los productos y especificaciones técnicas que figuran en este manual están sujetos a cambios sin aviso previo. El dispositivo debe utilizarse exclusivamente con transmisores del fabricante, salvo en caso de
autorización previa y específica por parte del mismo. El fabricante no se hará responsable por daños que deriven de usos inapropiados, incorrectos o insensatos. Todos los derechos reservados.
R
: 230 V 50 Hz
: 0,5 W
: 433.42 MHz
●
230V
Master S.p.a. - via S. Pertini 3 Martellago (VE) - Italy
WIB Radio control 433
Alimentación : 230V 50Hz
Potencia nominal: 0,5W
1*
data IN data OUT
Radio Control 433

Receptor de radio

H
MARRÓN
IPX4
2*
data IN
a la FASE y el conductor AZUL
DATA OUT
ANTENNA
data OUT data IN
rev01 27.05.2022
al NEUTRO La .
n*
data OUT
