Le récepteur WIB Radio Control 433 est l'élément fondamental du système WIB : il reçoit le signal radio, le transforme en signal électrique et l'envoie à tous les
autres éléments qui sont connectés à lui via le réseau BUS. De cette façon, on a un seul récepteur pour tout le système installé : chaque dispositif recevra le
signal de manière sûre et efficace. L'antenne doit être positionnée à l'extérieur de la structure afin de limiter les interférences créées par le métal. Le dispositif est
compatible avec les télécommandes Master spa de la série 433.42 Mhz. Le produit est utilisable exclusivement avec des systèmes WIB de Master spa. Une
utilisation autre que celle prévue dans ce manuel est impropre et interdite et entraîne l'annulation de la garantie et de toute responsabilité du producteur. Le
montage, l'installation et l'entretien du produit doivent être effectués exclusivement par un technicien qualifié.
01. CARACTÉRISTIQUES TECHNIQUES
- Alimentation
- Consommation
- Fréquence radio
02. AVERTISSEMENTS
02.1 Avertissements pour la sécurité
Conserver ces instructions pour les éventuelles interventions futures d'entretien et d'élimination du produit ● Toutes les opérations d'installation, de connexion, de
programmation et d'entretien du produit doivent être effectuées exclusivement par un technicien qualifié et compétent, en respectant les lois, les normes, les
règlementations locales et les instructions figurant dans ce manuel ● Le câblage électrique doit respecter les normes CEI en vigueur. La réalisation de l'installation
électrique définitive est réservée, selon les dispositions du décret ministériel italien 37/2008, exclusivement à l'électricien ● Certaines applications requièrent la commande
avec « homme présent » et peuvent exclure l'utilisation de commandes radio ou exiger des sécurités particulières ● Pour prévenir les situations potentiellement
dangereuses, vérifier périodiquement les conditions de fonctionnement de la couverture.
02.2 Avertissements pour l'installation
Vérifier que l'emballage est intact et n'a pas subi de dommages lors du transport ● Le choc violent et l'utilisation d'outil inadéquats peuvent provoquer la rupture
de parties externes ou internes du dispositif ● Il est interdit de percer ou de manipuler la centrale de quelque façon que ce soit. Ne pas modifier ou remplacer les
parties sans l'autorisation du constructeur ● Ne pas manipuler la centrale en la prenant par les câbles. Ne pas essayer de remplacer les câbles Si le câble est
endommagé, l'appareil doit être mis à la casse ● Le câble d'alimentation doit être positionné de manière à ne pas entrer en contact avec les parties en
mouvement ● Le câble d'alimentation du produit est indiqué pour être installé uniquement à l'intérieur. Si l'installation est exécutée à l'extérieur, poser le câble
dans un tube de protection
02.3 Avertissements pour l'utilisation
L'appareil peut être utilisé par les enfants de moins de 8 ans et par les personnes aux capacités physiques, sensorielles ou mentales réduites, ou dénuées
d'expérience ou des connaissances nécessaires, à condition qu'elles soient surveillées ou qu'elles aient reçu des instructions concernant l'utilisation sûre de
l'appareil et compris les risques y afférents
l'utilisateur, ne doivent pas être effectués par des enfants sans surveillance
03. CONNEXIONS
03.1 Avertissements pour l'électricien
Ce dispositif a été conçu pour fonctionner avec une source d'alimentation stable ● Effectuer les connexions sans alimentation ● Vérifier que la ligne
d'alimentation ne dépende pas de circuits électriques destinés à l'éclairage ● Prévoir en amont du réseau d'alimentation de l'automation un dispositif assurant la
déconnexion complète omnipolaire du réseau, avec une distance d'ouverture des contacts dans chaque pôle d'au moins 3 mm. Ces dispositifs de déconnexion
doivent être prévus dans le réseau d'alimentation conformément aux règles d'installation et doivent être directement branchés aux bornes d'alimentation ● La
section des câbles de connexion doit être proportionnée à la longueur des câbles mêmes et à l'absorption de la charge

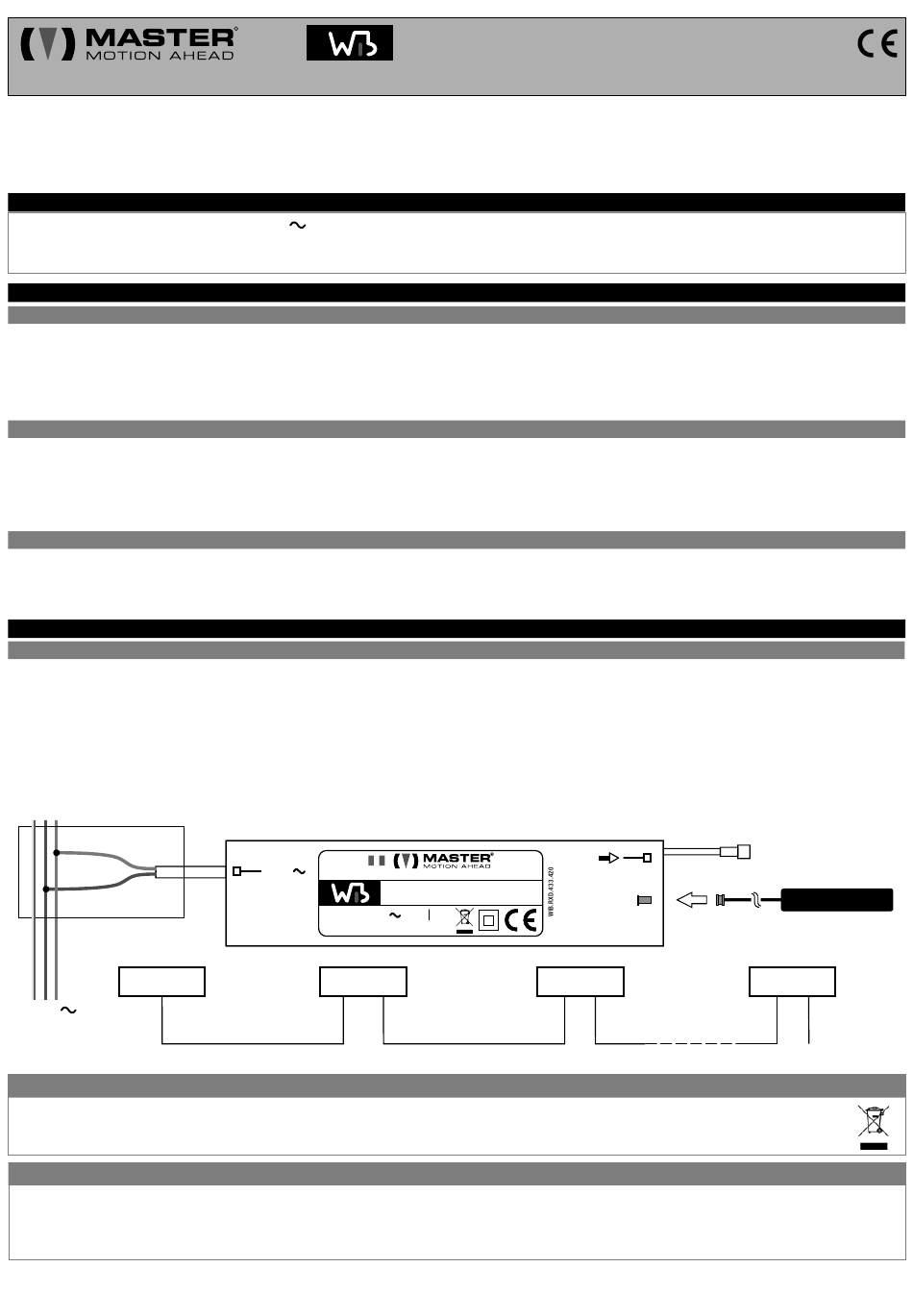

- Le dispositif doit être alimenté à la tension de réseau en raccordant le fil
doit avoir lieu à l'intérieur d'un boîtier étanche.
- L'antenne fournie doit être branchée au connecteur SMA.
- Le câble DATAOUT doit être raccordé à un câble DATAIN d'un dispositif WIB.
Neutre
Phase
Boîte étanche
RX
230V
data OUT
*
Dispositif de la série WIB
Nous respectons l'environnement
Tout le monde a le devoir de respecter l'environnement ! MASTER utilise des matériaux d'emballage recyclables. Éliminer les matériaux dans les conteneurs destinés à
cet effet, selon les normes en vigueur sur le territoire. Ce produit pourrait contenir des substances polluantes pour l'environnement et dangereuses pour la santé. À la fin
du cycle de vie du produit, s'en tenir attentivement aux normes sur sa correction élimination. Il est strictement interdit et dangereux d'éliminer le produit en le jetant dans
les déchets ménagers.
Notes sur les systèmes radio
Il est conseillé de ne pas utiliser des systèmes radio dans des environnements avec de fortes interférences (par exemple, près des postes de police, des ports, des aéroports, des banques,
etc.). Il convient dans tous les cas d'effectuer une visite technique des lieux avant d'installer tout système radio pour détecter les sources d'interférence possibles. Les systèmes radio
peuvent être employés dans les cas où les éventuels brouillages ou dysfonctionnements de l'émetteur ou du récepteur ne représentent pas un facteur de risque ou si ce facteur est annulé
par des systèmes de sécurité appropriés. La présence de dispositifs radio opérant à la même fréquence de transmission (433,42 MHz) peut interférer avec le récepteur radio du dispositif
lui-même en réduisant ainsi la portée sur tout le système radio, ce qui limite de ce fait la fonctionnalité de l'installation.
Tous les produits et les spécifications techniques cités dans ce document peuvent être modifiés sans avis préalable. Sauf si cela a été autorisé préalablement et spécifiquement par le fabricant, le dispositif doit être
utilisé exclusivement avec les transmetteurs produits par le fabricant. Le fabricant décline toute responsabilité en cas de dommages dus à une utilisation impropre, incorrecte ou non raisonnable. Tous droits
réservés.
R
: 230 V 50 Hz
: 0,5 W
: 433.42 MHz
● Les enfants ne doivent pas jouer avec l'appareil
230V
Master S.p.a. - via S. Pertini 3 Martellago (VE) - Italy
WIB Radio control 433
Alimentation: 230V 50Hz
Puissance nominale: 0,5W
1*
data IN data OUT
Radio Control 433
Récepteur radio
● Le nettoyage et l'entretien, destinés à être effectués par
MARRON à la PHASE
IPX4
2*
data IN
et le fil BLEU au NEUTRE Le raccordement
DATA OUT
ANTENNA
data OUT data IN
rev01 27.05.2022
.
.
n*
data OUT
