De WIB Radio Control 433 ontvanger is het belangrijkste onderdeel van het WIB-systeem: zijn taak is het radiosignaal te ontvangen, dit om te zetten in een
elektrisch signaal en door te sturen via het BUS-netwerk naar alle andere verbonden elementen. Op deze manier is er slechts één ontvanger voor het volledige
geïnstalleerde systeem: elk apparaat zal het signaal op een veilige en doeltreffende manier ontvangen. De antenne moet buiten de structuur worden geplaatst
om de door het metaal veroorzaakte interferentie te beperken. Het apparaat is compatibel met Master spa afstandsbedieningen uit de 433,42 MHz-serie. Het
product kan alleen worden gebruikt met Master spa WIB-systemen. Elke gebruikswijze van het product die verschilt van de vermelde specificaties is oneigen en
verboden, en impliceert de opheffing van de garantie en van elke aansprakelijkheid van de fabrikant. Montage, installatie en onderhoud van het product mag
alleen worden uitgevoerd door een gekwalificeerde technicus.

01. TECHNISCHE KENMERKEN

- Voeding
- Verbruik
- Radiofrequentie
02. WAARSCHUWINGEN
02.1 Veiligheidswaarschuwingen
Bewaar deze instructies voor toekomstig onderhoud en afvalverwijdering van het product ● Alle werkzaamheden voor installatie, aansluiting, programmering en
onderhoud van het product mogen enkel worden uitgevoerd door gekwalificeerde competente technici, in overeenstemming met de wetten, normen, lokale
voorschriften en instructies in deze handleiding ● De elektrische bedrading moet voldoen aan de geldende IEC-normen. De aanleg van de definitieve elektrische
installatie is, conform de bepalingen van het ministerieel besluit D.M. 37/2008 uitsluitend voorbehouden voor elektriciens ● Bepaalde toepassingen vereisen een
«dodemansknop» en sluiten het gebruik van radiogestuurde systemen uit, of vereisen speciale veiligheidsvoorzieningen ● Om potentieel gevaarlijke situaties te
voorkomen, dient u regelmatig de werkomstandigheden van de beschermkap te controleren.
02.2 Waarschuwingen voor installatie
Controleer of de verpakking intact is en niet is beschadigd tijdens het transport ● De hevige impact en het gebruik van ongeschikt gereedschap kan ertoe leiden
dat de externe of interne delen van het apparaat breken ● Het is verboden om op enige wijze in de stuurcentrale te boren of ermee te knoeien. Wijzig of vervang
geen onderdelen zonder toestemming van de fabrikant ● Hanteer de stuurcentrale niet door ze bij de kabels beet te nemen. Tracht niet om de kabels te
vervangen Indien het snoer beschadigd is, mag het toestel niet langer worden gebruikt ● De voedingskabel moet zo worden geplaatst dat deze niet in contact .
komt met bewegende delen ● De voedingskabel van het product is alleen geschikt voor installatie binnenshuis. Bij buitenmontage moet u de kabel in een
beschermbuis plaatsen
02.3 Waarschuwingen voor gebruik
Het toestel kan worden gebruikt door kinderen vanaf acht jaar, door personen met een lichamelijke, sensorische of mentale beperking en door personen zonder
ervaring of de nodige kennis, op voorwaarde dat dit onder toezicht gebeurt of dat ze aanwijzingen hebben gekregen over hoe ze het toestel veilig kunnen
gebruiken en welke gevaren ermee gepaard gaan Dit toestel is geen speelgoed De gebruiker is verantwoordelijk voor de reiniging en het onderhoud van het
toestel. Dit mag niet gebeuren door kinderen, behalve onder toezicht

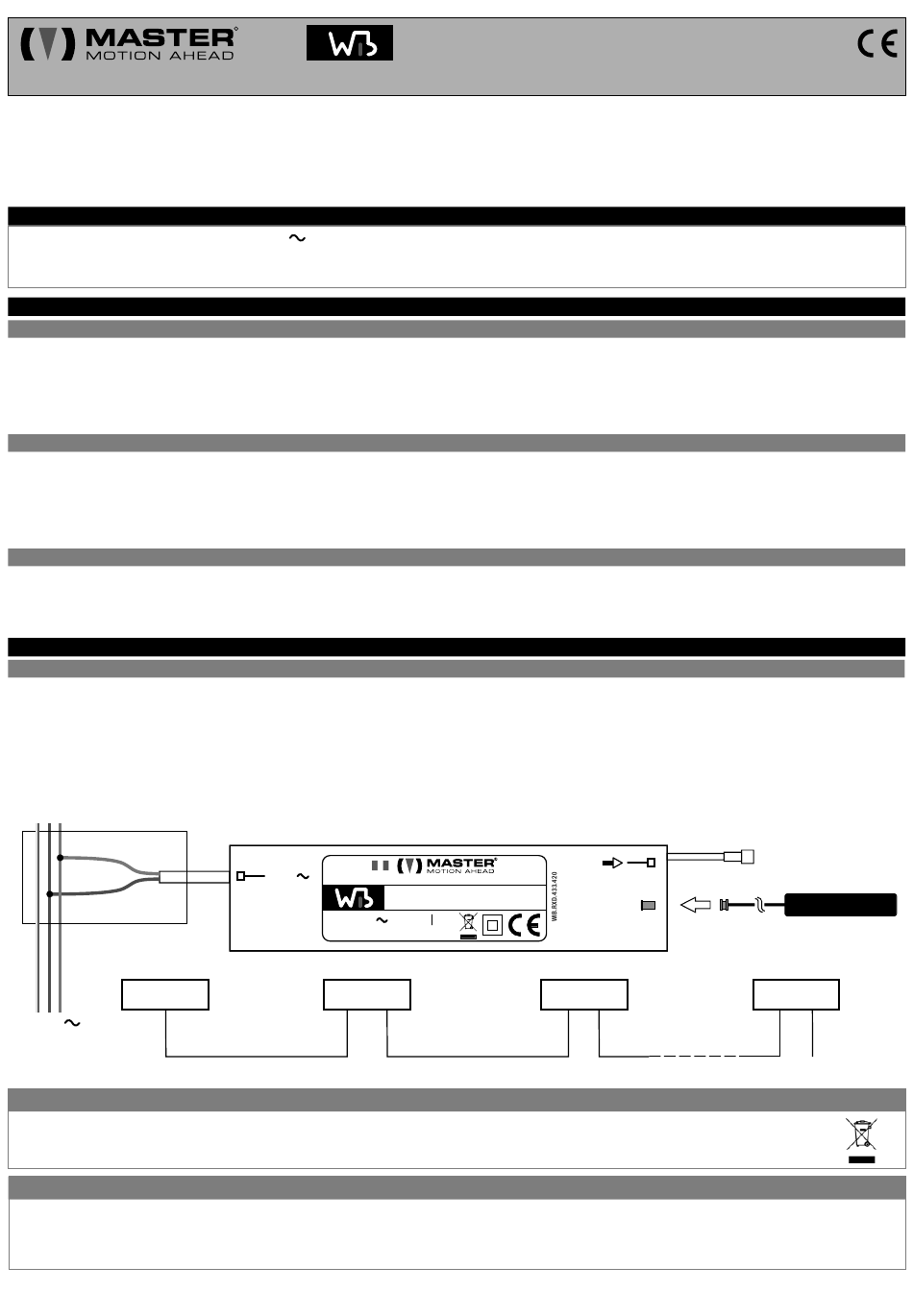

03. AANSLUITINGEN
Waarschuwingen voor de elektricien
Dit apparaat is ontworpen om te werken met een stabiele stroombron ● Breng de aansluitingen tot stand in afwezigheid van stroom ● Controleer dat de
voedingskabel niet afhankelijk is van elektrische circuits bestemd voor verlichting ● Voorzie boven het voedingsnet van het toestel een apparaat dat de volledige
omnipolaire ontkoppeling van het net verzekert, met in iedere pool een openingsafstand van de contacten van minstens 3 mm. Die ontkoppelingsinstrumenten
moeten conform aan de installatieregels in het voedingsnet zijn opgenomen en ze moeten rechtstreeks verbonden zijn met de netaansluitklemmen ● De
doorsnede van de aansluitdraden moet in verhouding staan tot de lengte ervan en de opgenomen belasting
- Het apparaat moet op de netspanning worden aangesloten door de
NEUTER. De aansluiting moet plaatsvinden in een waterdichte doos.
- De bijgeleverde antenne moet worden aangesloten op de SMA-connector.
- De DATA OUT-kabel moet worden aangesloten op een DATA IN-kabel van een WIB-apparaat.
Neuter
Fase
Waterdichte doos
RX
230V
data OUT
*
Apparaat uit de WIB-serie
Wij respecteren het milieu.
Het milieu respecteren is een plicht voor iedereen! MASTER maakt gebruik van recyclebare verpakkingsmaterialen. Gooi de materialen weg in de daarvoor
bestemde containers, volgens de plaatselijke geldende voorschriften. Dit product kan vervuilende stoffen bevatten voor het milieu en gevaarlijk zijn voor de
gezondheid. Volg aan het einde van de levenscyclus van het product nauwkeurig de regels voor de meest correcte afvalverwijdering. Het is ten strengste verboden en
gevaarlijk om het product weg te gooien als huisvuil.
Opmerkingen over radiosystemen
Het is raadzaam om geen radiosystemen te gebruiken in omgevingen met sterke interferentie (bijvoorbeeld in de buurt van politiebureaus, havens, luchthavens, banken, enz.). Om
mogelijke interferentiebronnen te identificeren is het raadzaam een technische expertise te laten uitvoeren, alvorens gelijk welk radiogestuurd systeem te plaatsen. Radiogestuurde
systemen zijn geschikt voor gebruik in condities waarbij eventuele storingen of defecten van de zender of ontvanger geen risicofactor vormen, of in condities waarbij deze risicofactor
wordt opgeheven door plaatsing van geschikte veiligheidssystemen. De aanwezigheid van andere radioapparatuur die werkt op dezelfde zendfrequentie (433,42 MHz) kan leiden tot
interferenties met de radio-ontvanger van het apparaat zelf, waardoor het bereik over het hele systeem wordt verkleind en bijgevolg de functionaliteit ervan wordt beperkt.
Alle in dit document vermelde producten en technische gegevens kunnen zonder voorafgaande kennisgeving worden gewijzigd. Het toestel mag enkel worden gebruikt met de door de fabrikant geproduceerde
zenders, tenzij specifieke voorafgaande toestemming werd verleend door de fabrikant. De fabrikant is niet aansprakelijk voor schade als gevolg van oneigenlijk, verkeerd of onredelijk gebruik.
R
: 230 V 50Hz
: 0,5 W
: 433.42 MHz
●
230V
Master S.p.a. - via S. Pertini 3 Martellago (VE) - Italy
WIB Radio control 433
Voeding : 230V 50Hz
Nominale kracht : 0,5W
1*
data IN data OUT
Radio Control 433
Radio-ontvanger
●
BRUINE draad aan te sluiten op de
IPX4
2*
data IN
FASE en de BLAUWE
DATA OUT
ANTENNA
data OUT data IN
rev01 27.05.2022
draad op de
n*
data OUT
