Der Empfänger von WIB Radio Control 433 ist das Basiselement des WIB-Systems: Er hat die Aufgabe, das Funksignal zu empfangen, es in ein elektrisches Signal
umzuwandeln und es über das BUS-Netzwerk an alle anderen mit ihm verbundenen Elemente zu senden. Auf diese Weise haben Sie nur einen Empfänger für das
gesamte installierte System: Jedes Gerät empfängt das Signal auf eine sichere und effektive Weise. Die Antenne ist außerhalb der Anlage zu positionieren, um die durch
das Metall verursachten Störungen einzuschränken. Das Gerät ist kompatibel mit den Fernbedienungen der Serie Master spa mit 433,42 Mhz. Das Produkt kann
ausschließlich mit Systemen von Master spa WIB verwendet werden. Jede nicht bestimmungsgemäße Nutzung des Produkts ist unsachgemäß und verboten und führt
zum Erlöschen der Garantie und jeglicher Haftung des Herstellers. Montage, Installation und Wartung des Produkts müssen ausschließlich von einem qualifizierten
Techniker durchgeführt werden.

01. TECHNISCHE EIGENSCHAFTEN

- Stromversorgung
- Verbrauch
- Funkfrequenz
02. WICHTIGER HINWEIS
02.1 Warnhinweise für die Sicherheit
Diese Anleitung für die zukünftige Wartung und Entsorgung des Produkts aufbewahren ● Alle Installations-, Anschluss-, Programmierungs- und
Wartungsarbeiten am Produkt dürfen nur von einem qualifizierten und kompetenten Techniker unter Beachtung der Gesetze, Vorschriften, lokalen
Bestimmungen und der in diesem Handbuch enthaltenen Anleitungen durchgeführt werden ● Die elektrische Verkabelung muss den geltenden IEC-Normen
entsprechen. Die Herstellung der endgültigen elektrischen Anlage ist gemäß den Bestimmungen des Ministerialerlasses 37/2008 ausschließlich dem Elektriker
vorbehalten ● Bestimmte Anwendungen erfordern eine „Totmann"-Steuerung und können den Einsatz von Funksteuerungen ausschließen oder besondere
Sicherheitseinrichtungen erfordern ● Um potenziell gefährliche Situationen zu vermeiden, überprüfen Sie regelmäßig die Betriebsbedingungen der Deckung.
02.2 Warnhinweise für die Installation
Prüfen, dass die Verpackung intakt ist und während des Transports nicht beschädigt wurde ● Starke Stöße und die Verwendung von ungeeignetem Werkzeug
können dazu führen, dass die äußeren oder inneren Teile der Vorrichtung beschädigt werden ● Es ist verboten, das Steuergerät anzubohren oder in irgendeiner
Weise abzuändern. Ohne Genehmigung des Herstellers keine Änderungen oder Auswechslungen von Teilen vornehmen ● Das Netzkabel nicht für das
Handling der Steuerzentrale verwenden. Das Netzkabel kann nicht ersetzt werden. Wenn das Kabel beschädigt ist, muss das Gerät verschrottet werden ● Das
Netzkabel des Produkts ist nur für die Inneninstallation geeignet. Erfolgt die Installation im Freien, ist das Kabel in einem Schutzrohr zu verlegen.
02.3 Warnhinweise für den Gebrauch
Das Gerät kann von Kindern im Alter von mindestens 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten
oder mangelnder Erfahrung und Kenntnis benutzt werden, sofern sie beaufsichtigt werden oder Anweisungen zum sicheren Gebrauch des Geräts erhalten
haben und die mit demselben verbundenen Gefahren kennen Kinder dürfen nicht mit dem Gerät spielen Die vom Benutzer durchzuführende Reinigung und
Wartung darf nicht ohne Aufsicht von Kindern durchgeführt werden

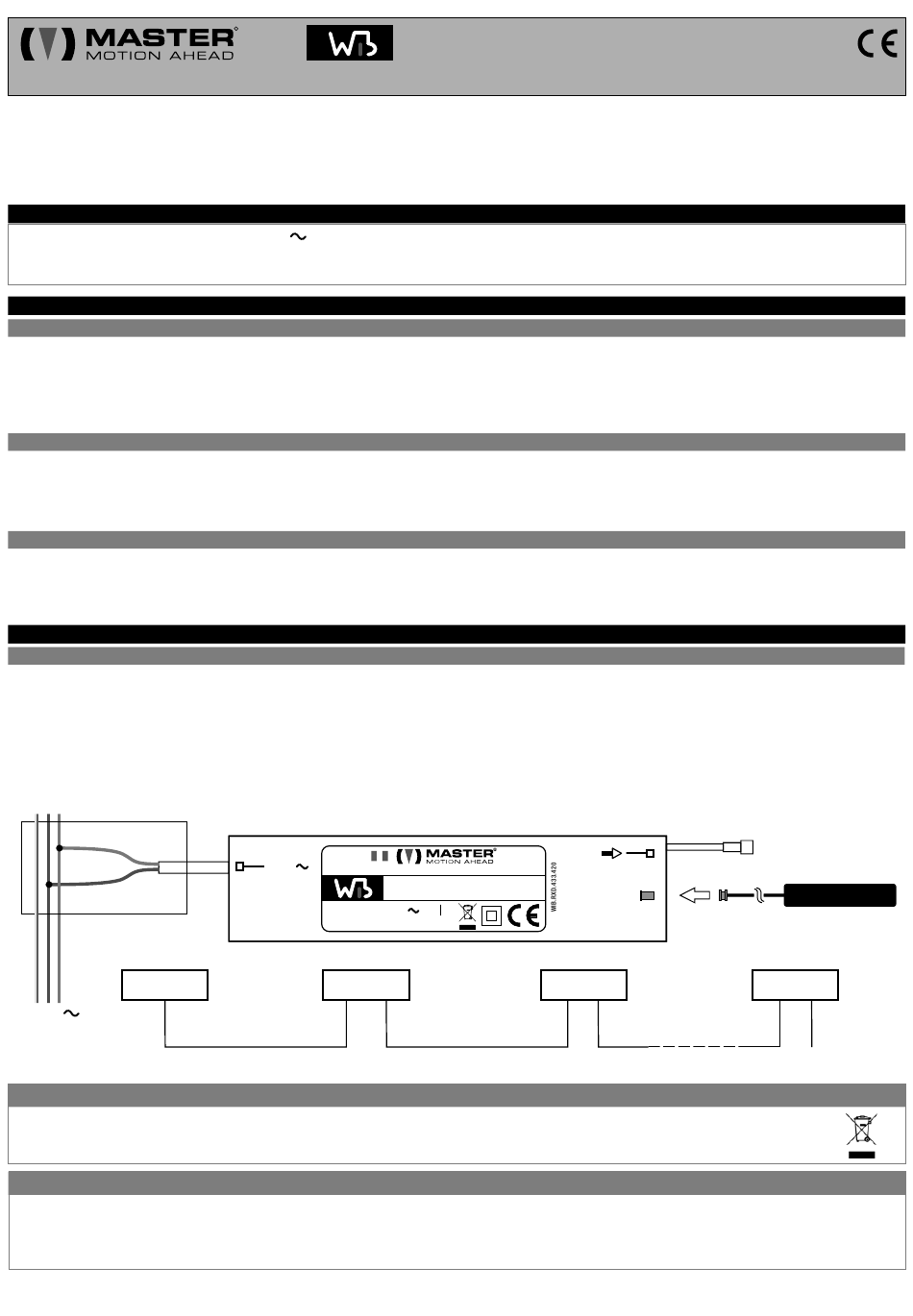

03. ANSCHLÜSSE
Warnhinweise für Elektriker
Dieses Gerät wurde für den Betrieb mit einer stabilen Stromquelle entwickelt ● Die Anschlüsse bei unterbrochener Stromversorgung herstellen ● Prüfen, dass
die Versorgungsleitung nicht von für die Beleuchtung vorgesehenen Stromkreisen abhängig ist ● Oberhalb des Stromversorgungsnetzes der Automatisierung
ist eine Vorrichtung vorzusehen, die eine vollständige allpolige Trennung vom Netz gewährleistet, mit einem Kontaktöffnungsabstand von mindestens 3 mm in
jedem Pol. Diese Trennvorrichtungen müssen im Stromversorgungsnetz gemäß den Installationsvorschriften vorgesehen und direkt an die
Stromversorgungsklemmen angeschlossen sein ● Der Querschnitt der Anschlusskabel muss proportional zu ihrer Länge und zur Stromaufnahme sein.
- Das Gerät muss von der Netzspannung versorgt werden, indem Sie den
Leiter anschließen. Der Anschluss muss in einem wasserdichten Gehäuse erfolgen.
- Die im Lieferumfang enthaltene Antenne muss an den SMA-Anschluss angeschlossen werden.
- Das DATAOUT-Kabel muss an ein DATAIN-Kabel eines WIB-Geräts angeschlossen werden.
Neutral
Phase
Wasserdichte Kiste
RX
230V
data OUT
*
Gerät der Serie WIB
Wir achten die Umwelt
Der Schutz der Umwelt ist eine Pflicht aller Menschen! MASTER verwendet recyclefähiges Verpackungsmaterial. Das Verpackungsmaterial unter Beachtung der
örtlichen Gesetze in den entsprechenden Containern entsorgen. Dieses Produkt kann umweltbelastende und gesundheitsgefährdende Stoffe enthalten. Befolgen
Sie nach Ende des Lebenszyklus des Produkts genau die Vorschriften zur ordnungsgemäßen Entsorgung. Es ist strikt verboten und gefährlich, das Produkt mit dem
Hausmüll zu entsorgen.
Anmerkungen zu den Funksystemen
Es ist ratsam, die Funksysteme nicht in Umgebungen mit starken Interferenzen (zum Beispiel in der Nähe von Polizeistationen, Hafenanlagen, Flughäfen, Banken usw.) zu
verwenden. Vor der Installation eines jeglichen Funksystems ist auf jeden Fall ein technischer Lokalaugenschein empfehlenswert, um eventuelle Störquellen zu bestimmen.
Funksysteme dürfen nur dort verwendet werden, wo eventuelle Störwellen oder Betriebsstörungen des Senders oder Empfängers keinen Risikofaktor darstellen, oder wenn dieser
Risikofaktor durch geeignete Sicherheitssysteme eliminiert wird. Die Anwesenheit von auf der gleichen Sendefrequenz (433.42 MHz) arbeitenden Funkvorrichtungen kann mit dem
Funkempfänger der Vorrichtung interferieren und die Reichweite des gesamten Funksystems sowie die Funktionalität der Anlage einschränken.
Alle in diesem Dokument angegebenen Produkte und technischen Spezifikationen können ohne vorherige Ankündigung geändert werden. Das Gerät darf ausschließlich mit den vom Hersteller produzierten Transmittern
verwendet werden, es sei denn, der Hersteller hat dies vorher ausdrücklich genehmigt. Der Hersteller haftet nicht für Schäden, die durch ungeeignete, unsachgemäße oder unangemessene Verwendung entstehen.
R
: 230 V 50Hz
: 0,5 W
: 433.42 MHz
●
230V
Master S.p.a. - via S. Pertini 3 Martellago (VE) - Italy
WIB Radio control 433
Stromversorgung: 230V
Nominelle Leistung : 0,5W
1*
data IN data OUT
Radio Control 433
Funkempfänger
BRAUNEN Draht an die
50Hz IPX4
2*
data IN
●
PHASE und den BLAUEN Draht an den
DATA OUT
ANTENNA
data OUT data IN
rev01 27.05.2022
NEUTRAL -
n*
data OUT
