INSTRUCTIONS D'INSTALLATION
CAUTION
• Il faut connecter les tuyaux d'évacuation selon le manuel d'installation afin d'obtenir une évacuation adéquate.
• Isolez les tuyaux d'évacuation pour prévenir la condensation extérieure.
• Suivez les codes de plomberie locaux pour raccorder les tuyaux d'évacuation.
Exigences :
• Tous les tuyaux d'évacuation de condensat doivent être isolées.
• Maintenez une pente descendante. Évitez les ondulations.
• La longueur étirée du tuyau d'évacuation du condensat ne doit pas être supérieure à 65 pieds, et l'espacement des
supports ne doit pas excéder 5 pieds. • Les tuyaux d'évacuation doivent avoir une pente minimale de 1/4 po par pied;
évitez les ondulations.

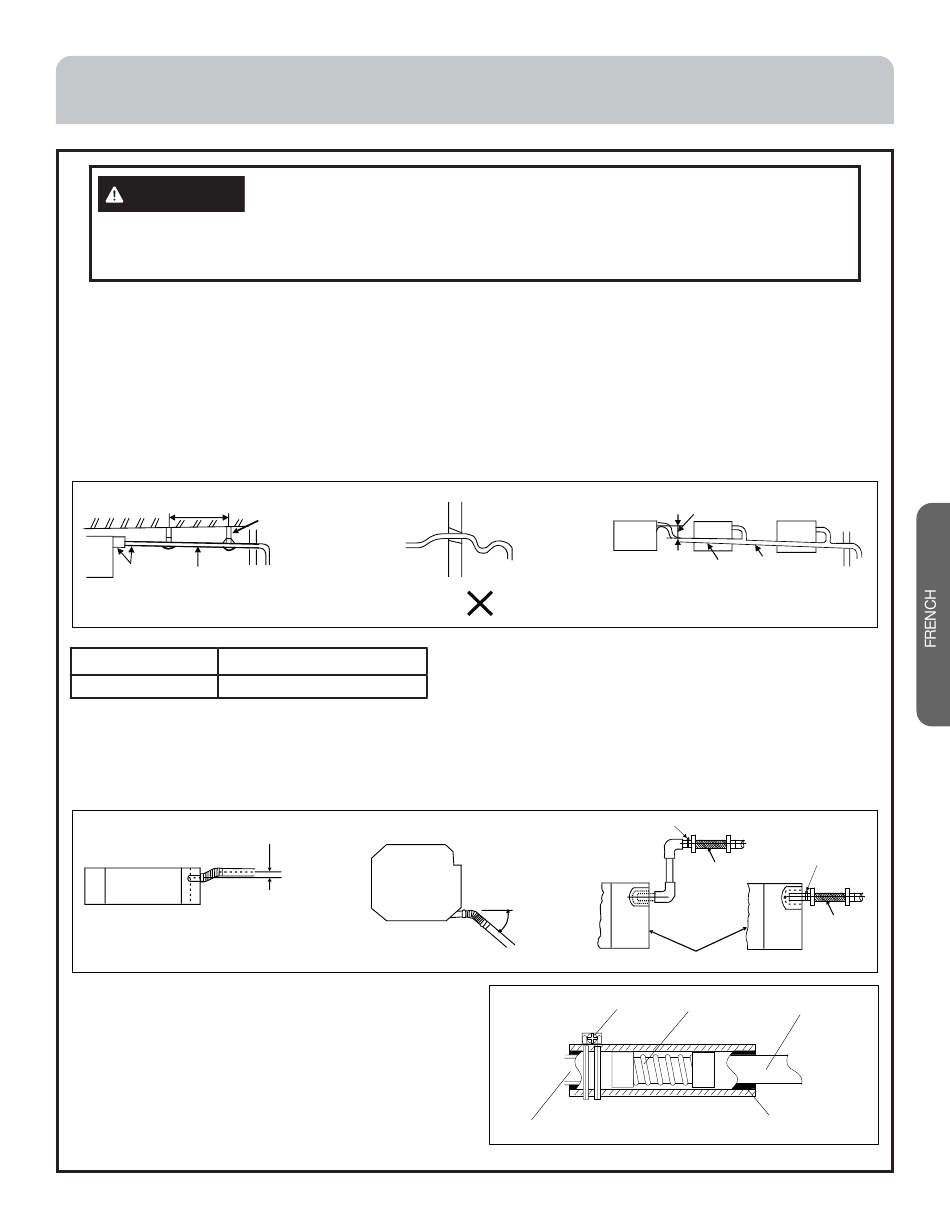

• Suivez les schémas ci-dessous pour la tuyauterie d'évacuation du condensat.
• N'appliquez pas de poids sur les tuyaux d'évacuation ou les raccords.
4,9 à 6,6 pi (1,5 m à 2 m)
Matériau
Inclinaison descendante
d'isolation
supérieure à 1/100
thermique
Matière de la tuyauterie 1¼ po série 40 PVC
Matière isolante Ruban polyéthylène ¼ po épais
Flexible d'évacuation :
Attachez l'extrémité souple du flexible sur l'orifice d'évacuation à l'aide de la bride. L'extrémité dure est en PVC 1¼ po.
Utilisez de la colle pour fixer le tuyau d'évacuation du condensat.
Ajustement d'excentricité max. 0,78 po (20 mm)
Ruban isolant :
• Le tuyau d'évacuation doit être isolé afin de prévenir
l'accumulation de condensat causant d'éventuels
dommages par l'eau.
Montée du tuyau d'évacuation :
• Il ne faut pas monter le tuyau d'évacuation de plus de
24 po (360 mm).
