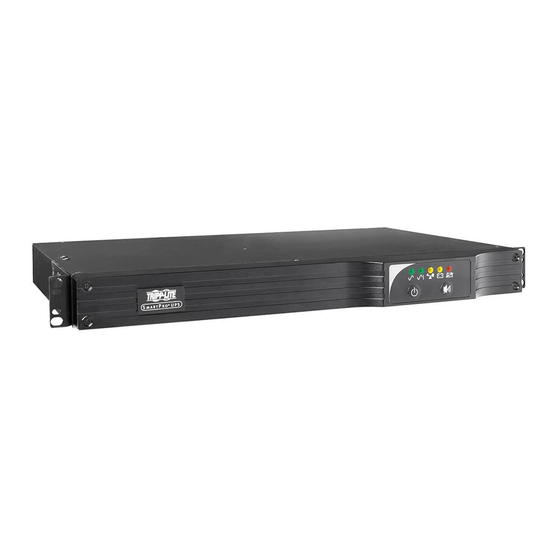

Manual del propietario SmartPro para Instalación ® de 1U en Rack Sistemas UPS Inteligentes, Interactivos Salida de 120V • 500VA – 1000VA SMART500RT1U SMART750RM1U SMART1000RM1U Serie: AG-0097 Serie: AGSM8269 Serie: AGSM5060 No es adecuado para aplicaciones móviles. Instrucciones Importantes de Seguridad 14 Instalación Instalación Rápida Instalación Opcional... -
Página 14: Instrucciones Importantes De Seguridad
Instrucciones Importantes de Seguridad GUARDE ESTAS INSTRUCCIONES Este manual contiene instrucciones importantes que deben seguirse durante la instalación, operación y almacenamiento de este producto. La omisión en la observancia de estas advertencias puede afectar la garantía. Advertencias de Ubicación del UPS • Tenga cuidado al levantar el UPS. Debido al peso considerable de todos los sistemas UPS para instalación en rack, deben ayudar al menos dos personas para levantarlos e instalarlos. -
Página 15: Advertencias De La Batería
Instrucciones Importantes de Seguridad Advertencias de la Batería • Las baterías pueden presentar un riesgo de descarga eléctrica y quemaduras por la alta corriente de corto circuito. Observe las precauciones apropiadas. No deseche las baterías en un fuego. No abra el UPS o las baterías. No ponga en corto o puentee las terminales de la batería con objeto alguno. Desenchufe y apague el UPS antes de ejecutar el reemplazo de la batería. Use herramientas con mangos aislados. No hay partes dentro del UPS a las que el usuario pueda dar servicio. El reemplazo de la batería debe realizarlo sólo personal de servicio autorizado usando el mismo número y tipo de baterías (Plomo-Ácido Selladas). Las baterías son reciclables. Para información sobre el reciclado, refiérase a sus códigos locales para los requisitos de desecho o visite www.tripplite.com/UPSbatteryrecycling. Tripp Lite ofrece una línea completa de Cartuchos de Batería de Repuesto (R.B.C.) para Sistemas UPS. Para localizar la batería de repuesto específica para su UPS, visite Tripp Lite en el sitio www.tripplite.com/support/battery/index.cfm. El tipo de RBC puede encontrarse también en la etiqueta fijada en la placa de sujeción de la batería. • Durante el reemplazo de la batería en funcionamiento, el UPS no suministrará energía de respaldo en caso de un apagón y otras interrupciones de energía. • No opere el UPS sin baterías. -
Página 16: Instalación
Instalación (Rack) Instale su equipo en rack de 4 postes ó 2 postes o en un gabinete (vea a continuación para la instalación en 2 postes). Antes de la instalación, el usuario debe determinar la adecuación de los accesorios y procedimientos. Si los accesorios y procedimientos no son adecuados para su aplicación, póngase en contacto con el fabricante de su rack o gabinete. Los procedimientos descritos en este manual son para tipos comunes de racks y gabinetes y pueden no ser apropiados para todas las aplicaciones. -
Página 17: Todos Los Modelos De Ups
Instalación (Torre) Instale todos los modelos de UPS en una posición de torre vertical usando los accesorios incluidos. Antes de la instalación, el usuario debe determinar la adecuación de los accesorios y procedimientos. Todos los Modelos de UPS Coloque su UPS en su sitio con el panel de LED/Control en la parte superior. Fije la oreja de instalación en rack a cada lado del UPS usando los tornillos incluidos . Fije las orejas de instalación del rack al piso con los accesorios suministrados por el usuario. -
Página 18: Instalación Opcional
Instalación Opcional Estas conexiones son opcionales. Su UPS trabajará correctamente sin estas conexiones. Comunicaciones USB y Serial RS-232 (todos los modelos) Use el cable USB incluido (ver ) y/o cable serial DB9 (ver ) para conectar el puerto de comunicación en su computadora al puerto de comunicación de su UPS. Instale en su computadora el Software PowerAlert de Tripp Lite apropiado al sistema operativo de su computadora. Su UPS puede contar con puertos de comunicación adicionales; estos puertos pueden conectarse también a... - Página 19 Operación Básica continuación Botones (Panel Frontal) Botón “ON/OFF/STANDBY” • Para encender el UPS: con el UPS enchufado en una toma de CA energizada de pared*, oprima y sostenga por un segundo el botón “ON/OFF/ STANDBY”.** Suelte el botón. Si no hubiera energía de la red pública, usted puede “arrancar en frío” el UPS (i.e.: enciéndalo y suministre energía de sus baterías por un tiempo limitado ***) oprimiendo y sosteniendo por un segundo el botón “ON/OFF/STANDBY”.** • Para apagar el UPS: con el UPS encendido y recibiendo energía de la red pública, oprima y sostenga por un segundo el botón “ON/OFF/STANDBY”.** Después desconecte el UPS del tomacorriente de la pared. El UPS se apagará completamente. * Después de conectar el UPS en un tomacorriente de CA activo, el UPS (en modo de “espera”) cargará...
-
Página 20: Luces Inicadoras (Panel Frontal)
Operación Básica continuación Luces Inicadoras (Panel Frontal) Todas las descripciones de las Luces Indicadoras se aplican cuando se enchufa el UPS en un tomacorriente de pared y encendido. LED “POWER”: este LED verde enciende continuamente cuando el UPS está encendido y suministrando energía de CA a los equipos conectados desde una fuente de alimentación de servicio. El LED destella y suena una alarma (4 bips cortos seguidos de una pausa) para indicar que el UPS está funcionando desde sus baterías internas durante un apagón o reducción severa de voltaje. Si se prolonga el apagón o reducción severa de voltaje, debe guardar sus archivos y apagar su equipo ya que la energía de la batería interna se agotará eventualmente. Vea a continuación la descripción de LED “BATTERY CHARGE” [Carga de Batería]. LED “VOLTAGE CORRECTION” [Corrección de Voltaje]: Este LED verde se enciende continuamente el UPS está corrigiendo automáticamente alto o bajo voltaje de CA en la alimentación de servicio sin el apoyo de la energía de la batería. El UPS emitirá además un ligero click. Esto es normal, son operaciones automáticas del UPS, no se requiere acción de su parte. -
Página 21: Otras Características Del Ups (Panel Posterior)
Operación Básica continuación Otras características del UPS (Panel Posterior) Receptáculos de CA: Su UPS cuenta con tomacorrientes de CA de 15 amperes. Estos tomacorrientes alimentan a su equipo conectado con energía de línea CA durante la operación normal y energía de la batería durante apagones y caídas de voltaje. El UPS protege al equipo conectado a estos tomacorrientes contra sobretensiones dañinas y ruido en la línea. Si usted tiene una conexión serial o USB a su UPS, puede reiniciar el equipo conectado en forma remota NEMA 5-15R encendiendo y apagando los tomacorrientes usando el Programa PowerAlert de... -
Página 22: Almacenamiento Y Servicio
Operación Básica continuación permitirá pasar el UPS al equipo conectado. Al experimentar con varios ajustes de esta carátula, opere el equipo conectado en un modo de prueba seguro de forma que el efecto en el equipo de cualquier distorsión de forma de onda en la salida del UPS pueda evaluarse sin interrupción de las operaciones críticas. -
Página 23: Reemplazo De La Batería
Reemplazo de la Batería Bajo condiciones normales, las baterías originales de su UPS durarán muchos años. Antes de reemplazar las baterías, consulte la sección de Seguridad. Las baterías estás diseñadas para reemplazo Hot-Swap (es decir, dejando el UPS encendido), pero algún personal de servicio calificado puede querer apagar el UPS y desconectar el equipo antes de proceder. Procedimiento Remueva el Panel Frontal Desconecte las Baterías Retire/Deseche las Baterías Coloque las Baterías Conecte las Baterías Acople los conectores: negro con negro y rojo con rojo. Reinstale el Panel Frontal ... -
Página 24: Avisos
Avisos AVISO DE FCC SOBRE INTERFERENCIA DE RADIO/TV: (PARA MODELOS CLASE A) Nota: Este equipo ha sido probado y se encontró que cumple con los límites para un dispositivo digital Clase A, de acuerdo con la parte 15 de los Reglamentos de FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencia dañina cuando opere en un entorno comercial. Este equipo genera, usa y puede radiar energía de radiofrecuencia y si no se instala y usa de acuerdo con el manual de instrucciones, puede causar interferencia a las radiocomunicaciones.
