PE U V
M 3~

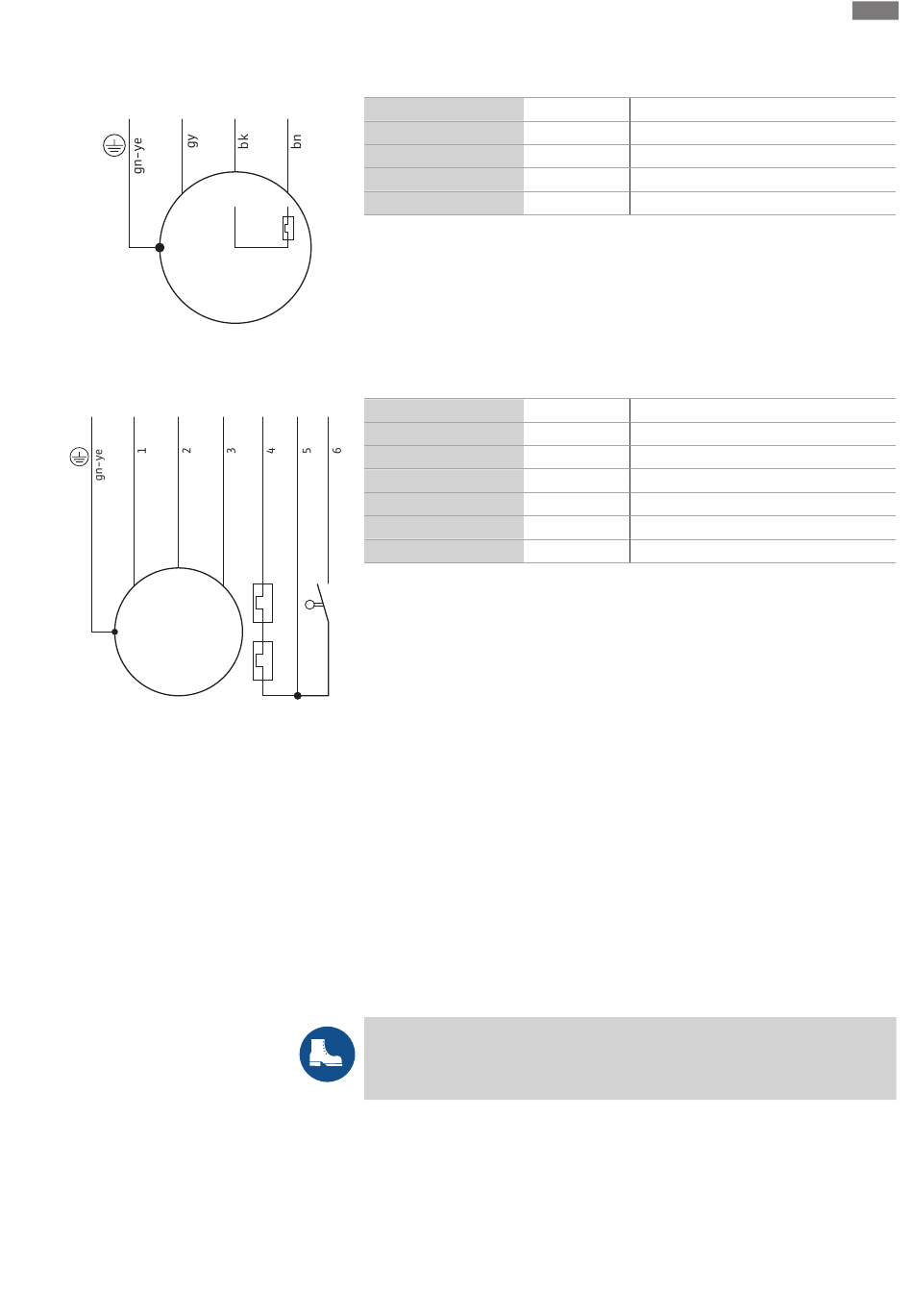

Fig. 4: Schéma pripojenia trojfázového motora
bez zástrčky a plaváka
PE U V W
M 3~
Fig. 5: Schéma pripojenia trojfázového motora
so zástrčkou a plavákom
6.5.4

Nastavenie ochrany motora

6.5.4.1

Priame zapojenie

6.5.5 Jemný rozbeh
6.5.6 Prevádzka s frekvenčným meni-
čom
7 Uvedenie do prevádzky
7.1 Kvalifikácia personálu
7.2 Povinnosti prevádzkovateľa
Návod na montáž a obsluhu Wilo-Padus PRO
Uvedenie do prevádzky
Štandardné vyhotovenie bez zástrčky a plaváka
W
Farba žíl
Šedá (gy)
Čierna (bk)
Hnedá (bn)
Zelená/žltá (gn-ye)
Pripojovací kábel je vybavený voľnými koncami kábla. Pripojenie na elektrickú sieť za-
pojením pripojovacieho kábla v spínacom prístroji. Elektrické pripojenie musí vykonať
vždy elektrikár!
Vyhotovenie „A" so zástrčkou a plavákom
T1 T2 S1
Žila
1
2
3
4, 5
6
Zelená/žltá (gn-ye)
Pripojovací kábel je vybavený CEE konektorom na zmenu fáz. Motor sa do elektrickej
siete pripojí zastrčením zástrčky do zásuvky. Zástrčka nie je chránená proti zaplaveniu.
Zásuvku nainštalujte tak, aby bola chránená proti zaplaveniu! Okrem toho rešpektuj-
te údaje druhu ochrany (IP) zástrčky.
NEBEZPEČENSTVO! Ak je čerpadlo pripojené priamo do spínacieho prístroja, nechaj-
te elektrické pripojenie vykonať elektrikárom!
Ochrana motora musí byť nastavená v závislosti od zvoleného druhu zapínania.
Pri plnom zaťažení nastavte motorový istič na menovitý prúd (pozri typový štítok). Pri
čiastočnom zaťažení odporúčame ochranu motora nastaviť na hodnotu, ktorá je o 5 %
vyššia ako prúd nameraný v prevádzkovom bode.
Pripojenie na prístroj na pozvoľný rozbeh nie je možné!
Prevádzka na frekvenčnom meniči nie je povolená.
VAROVANIE
Poranenia nôh v dôsledku chýbajúcich ochranných prostriedkov!
Počas práce hrozí nebezpečenstvo (vážnych) zranení. Noste bezpečnostnú obuv!
▪ Elektrické práce: Elektrické práce musí vykonávať odborný elektrikár.
▪ Ovládanie/riadenie: Obslužný personál musí byť oboznámený so spôsobom činnosti
celého zariadenia.
▪ Tento návod musí byť dostupný pri čerpadle alebo na určenom mieste.
▪ Tento návod musí byť dostupný v jazyku personálu.
▪ Zabezpečte, aby si celý personál prečítal návod na montáž a obsluhu pochopil ho.
Označenie Svorka
U L1
V L2
W L3
Uzemnenie PE
Označenie Svorka
U L1
V L2
W L3
T1, T2 Monitorovanie vinutia motora
S1 Plavákový spínač
PE Uzemnenie
