PE U V W
M 3~

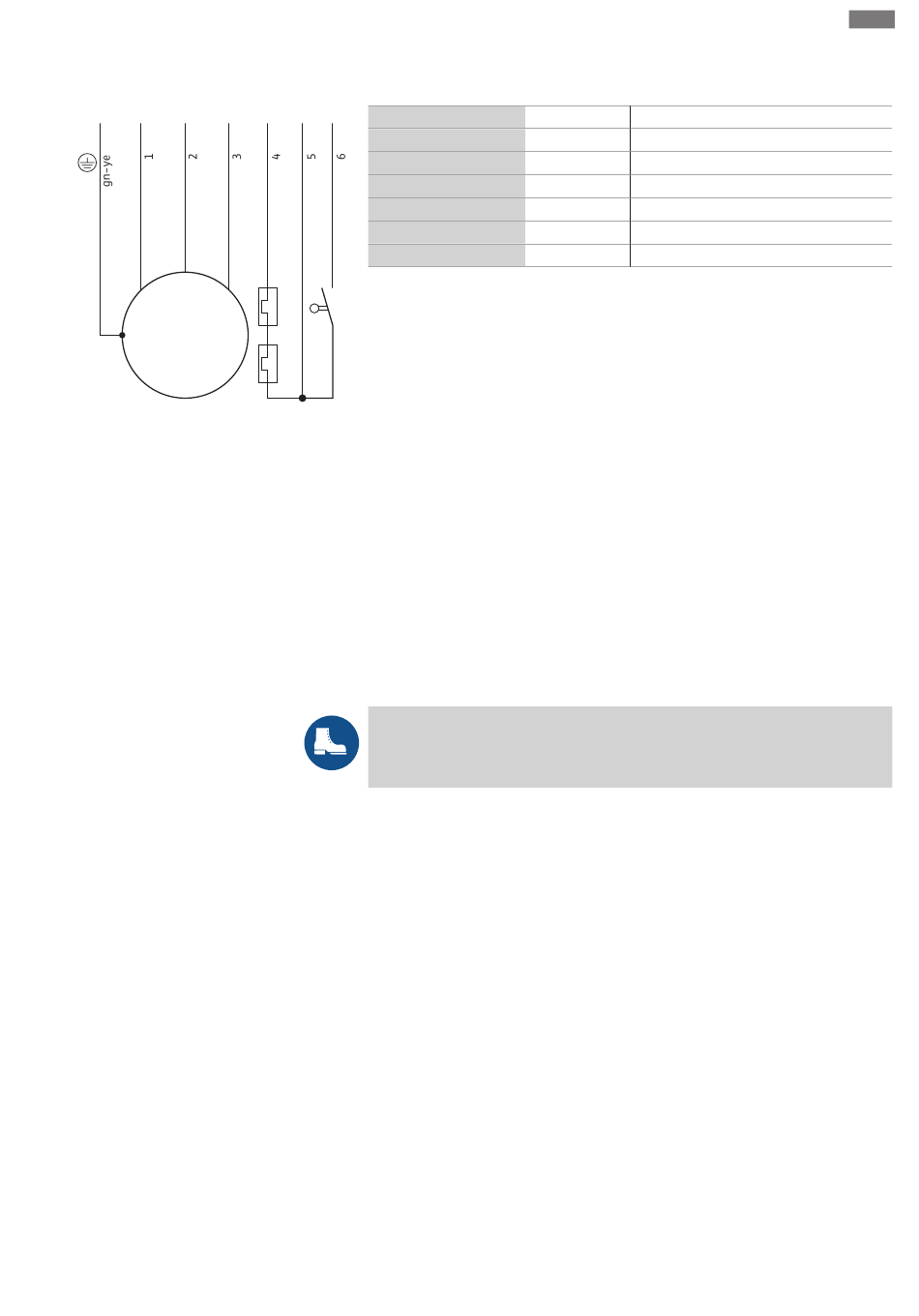

Fig. 5: Tilslutningsdiagram trefasestrømmotor
med stik og svømmer
6.5.4 Indstilling af motorværn
6.5.4.1 Direkte tilkobling
6.5.5 Blødstart
6.5.6 Drift med frekvensomformer
7

Ibrugtagning

7.1

Personalekvalifikationer

7.2

Ejerens ansvar

7.3 Omdrejningsretningskontrol (kun
ved trefasestrømmotorer)
Monterings- og driftsvejledning Wilo-Padus PRO
Ibrugtagning
Version "A" med stik og svømmer
T1 T2 S1
Leder
1
2
3
4, 5
6
Grøn/gul (gn-ye)
Tilslutningskablet er forsynet med et CEE-fasevenderstik. Tilslutningen til lysnettet ud-
føres ved at sætte stikket i stikkontakten. Stikket er ikke oversvømmelsessikkert. In-
staller stikkontakten, så den er sikret mod oversvømmelse! Følg angivelsen angåen-
de stikkets kapslingsklasse (IP).
FARE! Hvis pumpen sluttes direkte til styreenheden, skal den elektriske tilslutning
udføres af en elektriker!
Motorværnet skal indstilles afhængigt af den valgte tilkoblingstype.
Indstil motorværnskontakten til dimensioneringsstrømmen (se typeskiltet) ved fuldlast.
Ved dellastdrift anbefales det at indstille motorværnskontakten 5 % over den målte
strøm i driftspunktet.
Det er ikke muligt at tilslutte en blødstarter!
Drift med frekvensomformer er ikke tilladt.
ADVARSEL
Fodlæsioner som følge af manglende personlige værnemidler!
Under arbejdet er der fare for (alvorlige) kvæstelser. Brug sikkerhedssko!
▪ Elektrisk arbejde: Elarbejdet skal udføres af en elinstallatør.
▪ Betjening/styring: Betjeningspersonalet skal være instrueret i hele anlæggets funk-
tionsmåde.
▪ Monterings- og driftsvejledningen skal altid opbevares ved pumpen eller på et dertil
beregnet sted.
▪ Monterings- og driftsvejledningen skal stilles til rådighed på personalets eget sprog.
▪ Det skal sikres, at hele personalet har læst og forstået monterings- og driftsvejlednin-
gen.
▪ Alle sikkerhedsanordninger og nødstop-afbrydere på anlægssiden er aktive, og det er
kontrolleret, at de fungerer fejlfrit.
▪ Pumpen er egnet til anvendelse under de fastlagte driftsbetingelser.
Pumpen er fra fabrikkens side kontrolleret og indstillet til den rigtige omdrejningsret-
ning for et rotationsfelt, der roterer med uret. Tilslutningen er udført i henhold til an-
visningerne i kapitlet "Elektrisk tilslutning".
Kontrol af omdrejningsretning
En elektriker kontrollerer rotationsfeltet på nettilslutningen ved hjælp af en drejefeltte-
ster. For at omdrejningsretningen er korrekt, skal på nettilslutningen der være et rota-
tionsfelt, som roterer med uret. Pumpen er ikke godkendt til drift med et rotationsfelt,
som drejer mod uret! FORSIGTIG! Overhold omgivelses- og driftsbetingelserne, hvis
omdrejningsretningen kontrolleres med en testkørsel!
Betegnelse Klemme
U L1
V L2
W L3
T1, T2 Overvågning af motorvikling
S1 Flydekontakt
PE Jord
da
163
