2. Instalación
NAC en Estilo Z
Nota: Refiérase al Documento
de Compatibilidad de
Dispositivos para los aparatos
de notificación compatibles.
24 VCD (+) al TB1-1
24 VCD (–) al TB1-2
50
www.PDF-Zoo.com
www.PDF-Zoo.com

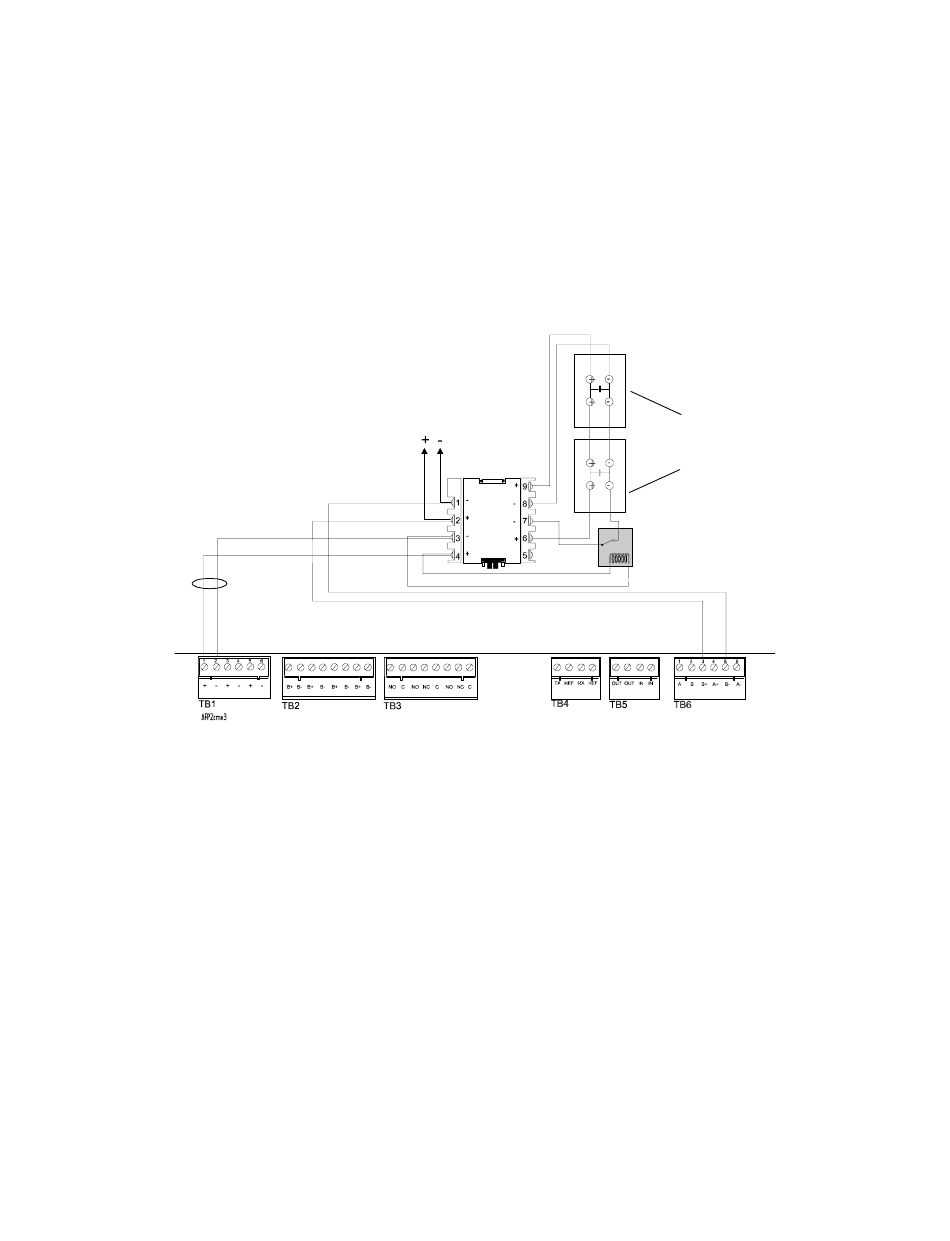

La Figura 40 muestra un NAC en Estilo Z de la NFPA con los aparatos de notificación
conectados a un módulo CMX.
Conecte el NAC como sigue:
1.
Conecte el SLC a los terminales 1 (–) y 2 (+) del CMX.
2.
Conecte la energía de 24 VCD desde el TB1 a los terminales 3 y 4 del CMX.
3.
Ajuste los conmutadores rotativos del CMX a la dirección del lazo requerido. (El
CMX toma una dirección de módulo en el SLC.) Para las instrucciones de ajuste de
los conmutadores rotativos, vea la Figura 32 en la página41.
No enlace el alambrado debajo de cualquier terminal. Rompa la corrida del alambre
para mantener la supervisión. El NAC es supervisado y de energía-limitada.
Hacia el próximo dispositivo del SLC
Salida del SLC
Figura 40 Circuito del Aparato de Notificación Estilo Z de la NFPA
PRELIMINARY
Alambrando un Circuito de Señalización de Línea (SLC)
CMX
CPU
CPU
AFP-200 Instruction PN 15511:G 07/22/98
Aparatos de notificación
de 24 VCD
Relevadores de supervisión
reconocidos por UL
SLC (+) al TB6-3
SLC (–) al TB6-5
