Conexiones del EIA-485 de Modo de Terminal (TB5)
Conexiones del EIA-485 de Modo de Terminal (TB5)
Nota: Refiérase al Manual del
LCD-80 para la información
adicional.
Instale los resistores R-120 a través de los
terminales de entrada y salida de cada LCD-80
AFP-200 Instruction PN 15511:G 07/22/98
www.PDF-Zoo.com
www.PDF-Zoo.com
Esta sección muestra como instalar los LCD-80s ajustados para el Modo de Terminal al
panel de control, sujeto a lo siguiente:
•
Número máximo permitido de LCD-80s – Un máximo de cuatro LCD-80s
pueden ser conectados a este circuito cuando es alimentado por el panel de control.
Si los LCD-80s son alimentados por una fuente de alimentación separada
reconocida por UL, hasta 32 pueden ser conectados.
•
Distancia máxima – Hay una distancia máxima de 6,000 pies (16 AWG) entre el
panel de control y el primer o el ultimo LCD-80 y entre cada LCD-80.
•
Cable – Utilice cable de par trenzado-blindado con aluminio adecuado para las
aplicaciones del EIA-485.
•
Parámetros del circuito – El circuito del EIA-485 está clasificado con 5.5 VCD
máximos, 60 mA máximos. Para los sistemas de no habla Inglesa, la corriente de
reserva del LCD-80 es la misma que la corriente de alarma (100 mA).
Conecte el circuito del EIA-485 como sigue:
1.
Conecte cada LCD-80 a la energía de operación de 24 VCD (energía limitada y
supervisada) del AFP-200 como es mostrado en la Figura 138 en la página 151.
2.
Ajuste el SW2 en el panel de control a la posición de TERM (posición izquierda).
3.
Ajuste el SW4 y el SW5 en el LCD-80 a la posición de TERM: SW1-7 ON.
4.
Instale los resistores R-120 a través de los terminales de entrada y salida de cada
LCD-80 como es mostrado en la Figura 135.
Primer LCD-80 – tiene que ajustar el
Conmutador PLD SW3-1 Y SW3-2 "OFF"
en todos los LCD-80s excepto el último
Último LCD-80 – SW3-1 y
SW3-2 tienen que ser ajustado
a ON en el último LCD-80.
Primer LCD-80
EIA-485 In (–)
EIA-485 Out (–)
EIA-485 In (+)
EIA-485 Out (+)
Salida del EIA-485
último LCD-80
Entrada del EIA-485 (–)
Salida del EIA-485 (–)
Entrada del EIA-485 (+)
Salida del EIA-485 (+)
pares trenzado y blindados
Salida (+)

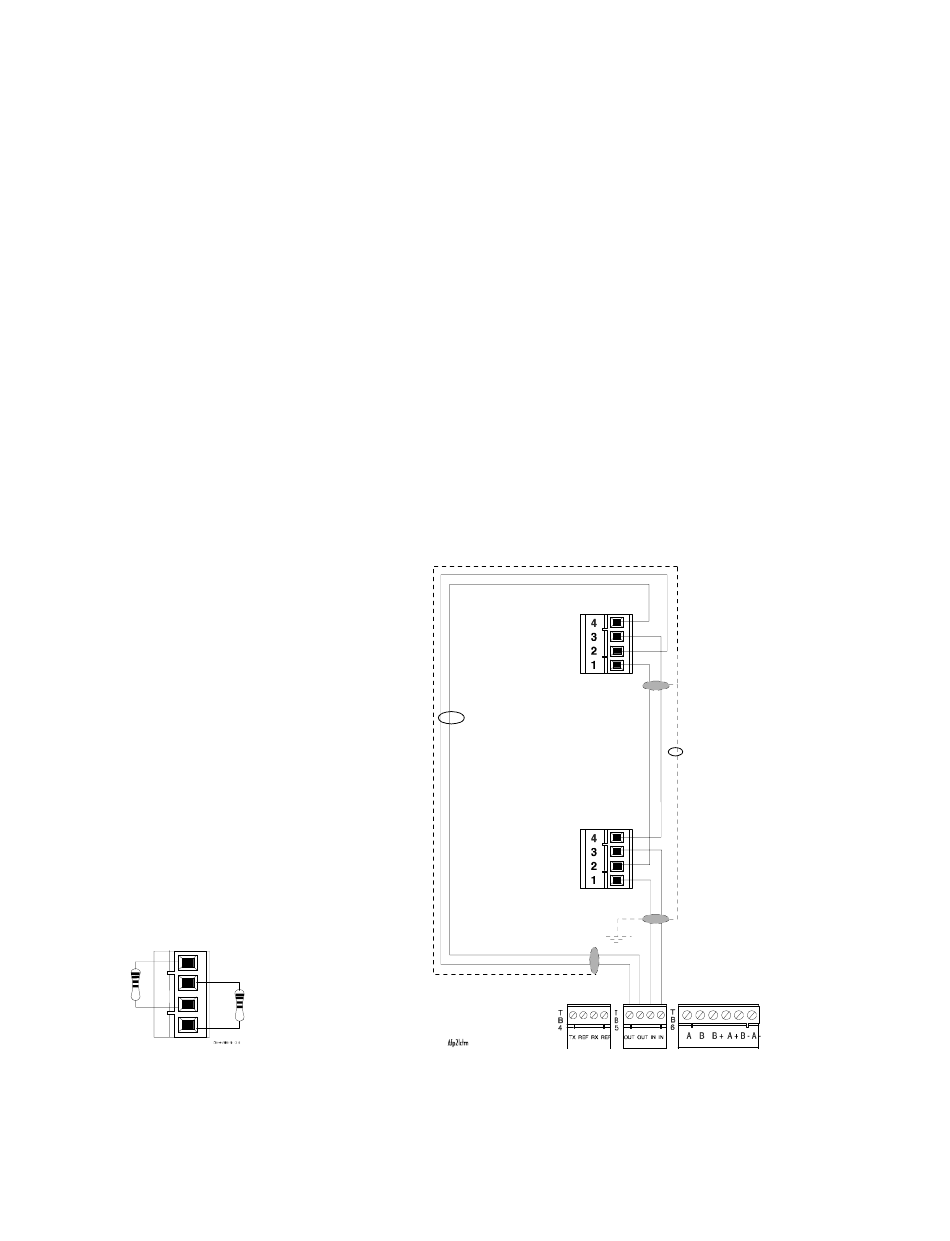

Figura 135 Conexión del EIA-485 de Modo de Terminal
PRELIMINARY
Apéndice C: Anunciadores
P2
Regreso del EIA-485
P2
TB5-1 (+)
TB5-2 (–)
149
