2. Instalación
Alambrando un IDC en
Estilo B de la NFPA con
los Módulos MMX-2
Nota: Refiérase al Documento
de Compatibilidad de
Dispositivos para los relevadores
de supervisión de energía y del
detector.
Energía
restablecida,
regulada y filtrada
de 24 VCD
44
www.PDF-Zoo.com
www.PDF-Zoo.com

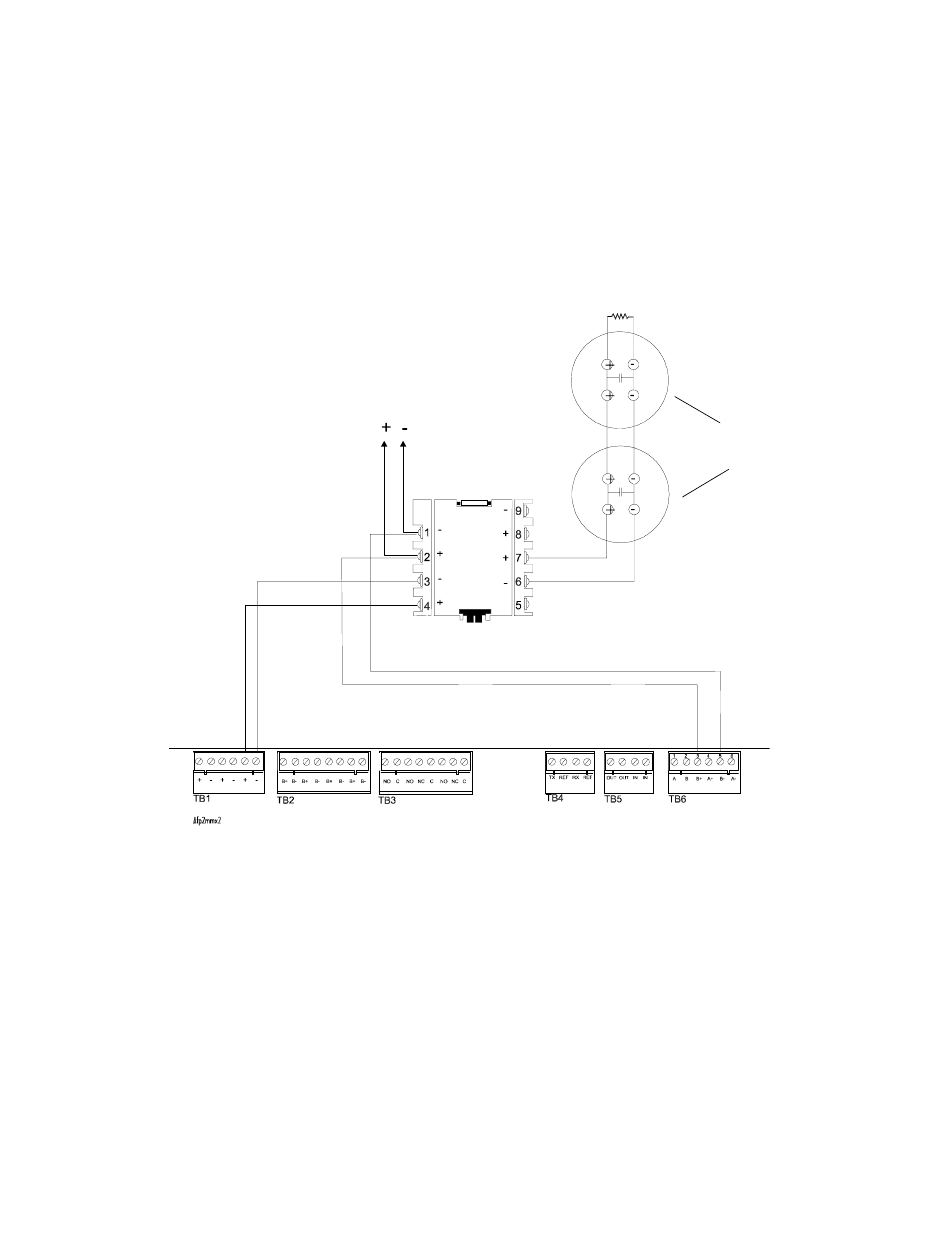

La Figura 34 muestra el alambrado típico para un IDC Estilo B de la NFPA de energía-
limitada y supervisado utilizando los módulos MMX-2. Para más información, refiérase
a las Instrucciones de Instalación del MMX-2, Documento M500-03-00.
Las guías de alambrado para este IDC son:
•
La resistencia máxima del Circuito de Iniciación de Dispositivo (IDC) es
25 ohmios.
•
La corriente máxima de alarma es 90 mA.
•
La corriente en reserva máxima del detector es 2.4 mA.
Hacia el próximo
dispositivo en el SLC
TB1-5 de 24 VDC (+)
TB1-6 de 24 VCD (–)
Figura 34 Alambrado Típico del IDC en Estilo B (Clase B) con los MMX-2s
PRELIMINARY
Alambrando un Circuito de Señalización de Línea (SLC)
3.9K ELR – proporcionado
con el módulo MMX-2.
MMX-2
CPU
AFP-200 Instruction PN 15511:G 07/22/98
Detectores de humo de
dos-hilos compatibles
TB 6-3 del SLC (+)
TB 6-5 del SLC (–)
