Alambrando un Circuito de Señalización de Línea (SLC)
Midiendo la Resistencia
de Lazo para un SLC de
Dos-Hilos
Nota: Para los detalles de los
requisitos de alambre, refiérase
al Apéndice F.
Midiendo la Longitud
Total de Alambre para
un SLC de Dos-hilos
(Rama A)
+(Rama B)
+(Rama C)
+(Rama D)
+ (Rama E)
=10,000 pies menos (12 AWG)
AFP-200 Instruction PN 15511:G 07/22/98
www.PDF-Zoo.com
www.PDF-Zoo.com
Requisitos de Alambre para un SLC de Dos-Hilos
La resistencia CD total desde el panel al fin de la rama no puede exceder 40 ohmios.
Mida la resistencia CD como es mostrado en la Figura 22:

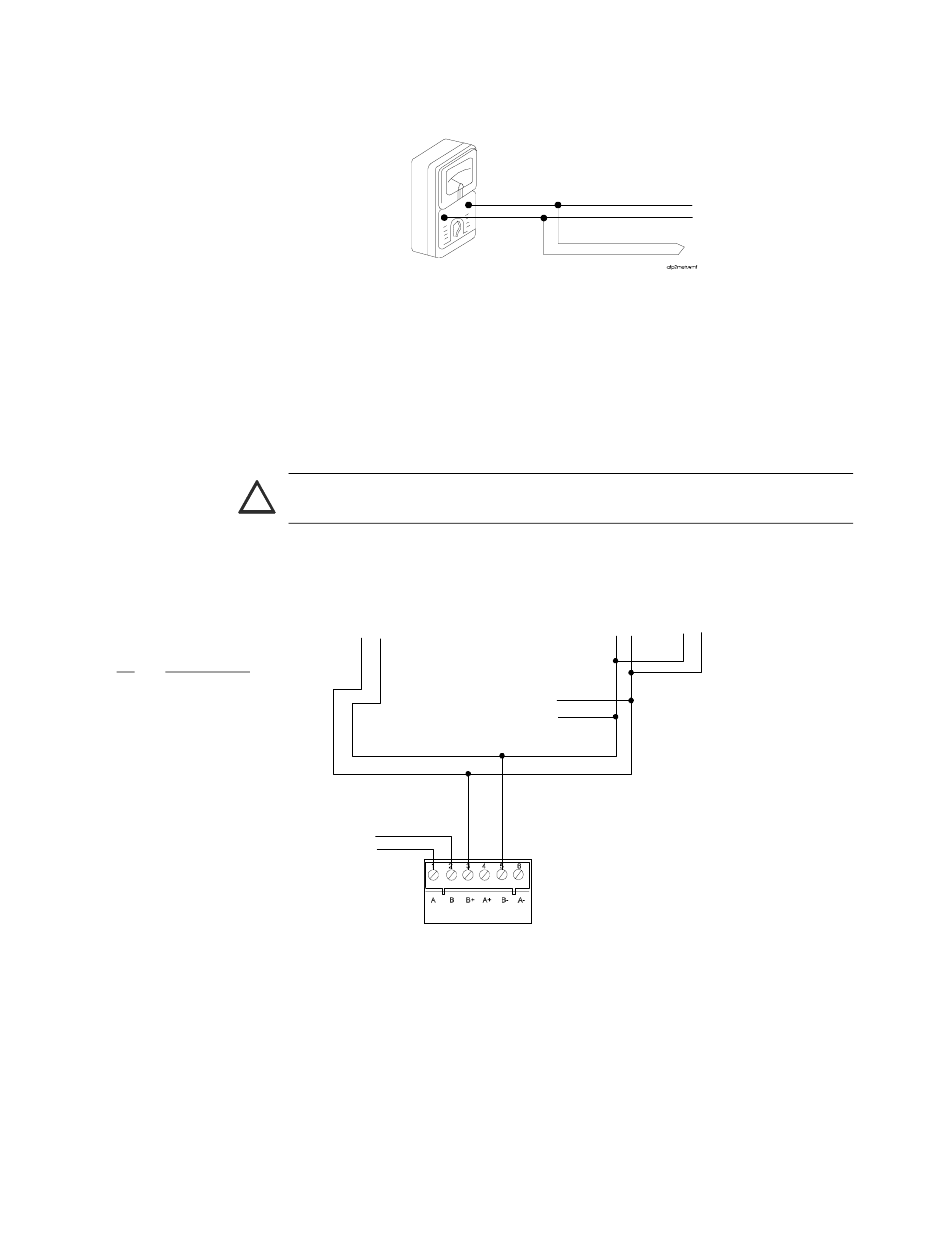

Figura 22 Midiendo la Resistencia CD de un SLC de Dos-Hilos
1.
Corte el punto de terminación de una rama a la vez. Mida la resistencia CD desde
el comienzo del lazo al fin de esa rama en particular.
2.
Repita este procedimiento para el resto de las ramas en el SLC.
La longitud total del alambre (12 AWG) en un SLC de dos-hilos no puede exceder
10,000 pies. Encuentre la longitud total de alambre en el SLC sumando las longitudes
de alambre en cada rama del SLC. La Figura 23 muestra como encontrar la longitud
total de alambre en un SLC típico de dos-hilos:
Precaución: Termine el alambre de drenaje del blindado de acuerdo a las instrucciones
!
en la"Terminación del Blindado del SLC en la página 34".
Rama B
Salida del Lazo
no conexión
TB6
Figura 23 Midiendo la Longitud Total del Alambre en un SLC de Dos-Hilos
PRELIMINARY
Salida del SLC
Rama
Rama E
Rama C
Rama D
Rama A
CPU
2. Instalación
35
